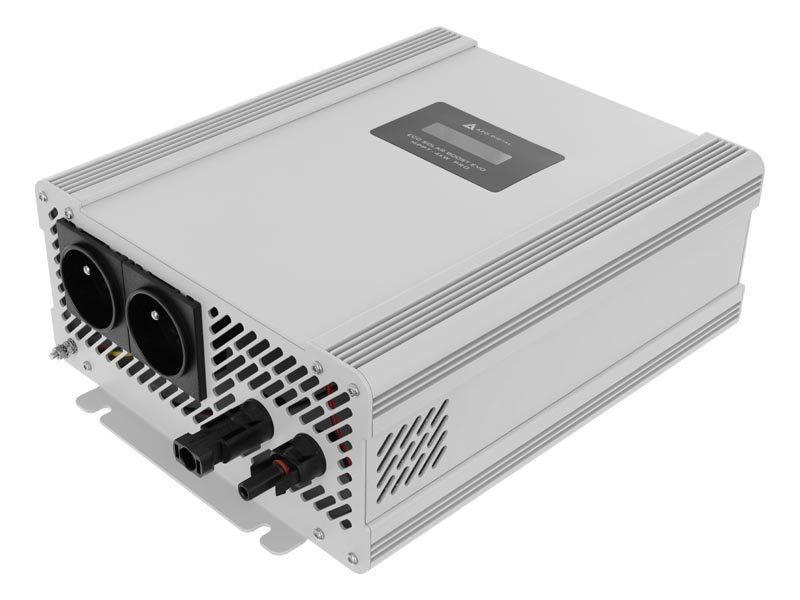

Solárny regulátor MPPT ECO SOLAR BOOST EVO MPPT-4000 PRO 4kW (pre FV ohrev vody)

Solárny regulátor ECO Solar Boost EVO MPPT-4000 PRO — Priamy fotovoltický ohrev vody bez batérií a siete


Efektívne využitie fotovoltiky na ohrev úžitkovej vody

Využitie solárnej energie na ohrev vody často naráža na nutnosť inštalácie drahých batériových úložísk alebo zložitých hybridných meničov. Tradičné riešenia sa predražujú a predlžujú návratnosť investície. Regulátor ECO Solar Boost EVO PRO eliminuje tieto prekážky – umožňuje priame napájanie vykurovacích telies (bojlerov, elektrických ohrievačov či vykurovacích rohoží) priamo z fotovoltických panelov. Premieňa jednosmerný prúd (DC) z panelov na striedavý prúd (AC) pre bezpečné napájanie štandardných odporových spotrebičov.

Vďaka nasadeniu inovovaného algoritmu MPPT regulátor dynamicky prispôsobuje záťaž aktuálnemu výkonu panelov. Výsledkom je maximálny zisk energie aj pri zhoršených svetelných podmienkach, napríklad počas východu a západu slnka. Systém je plne ostrovný, nevyžaduje povolenie od distribútora a jeho základom je iba reťazec FV panelov (120–300 V v prevádzke) a samotný regulátor s maximálnym výkonom až 4000 W.

Zásadné parametre pre dimenzovanie a inštaláciu


• Vysoká účinnosť >97 % — minimum strát pri konverzii energie na teplo.

• Zaťažiteľnosť až 4000 W / 16 A — spoľahlivo utiahne aj objemné akumulačné nádrže a výkonné vykurovacie telesá.

• Dva AC výstupy (Typ E) — inteligentné kaskádové riadenie prebytkov do druhého bojlera.

• Široký rozsah vstupného napätia (120–350 V DC) — flexibilita pri návrhu počtu a typu FV panelov (sériové aj sériovo-paralelné zapojenie).

• Integrovaný MPPT algoritmus — nepretržité hľadanie bodu maximálneho výkonu pre najvyššiu možnú účinnosť ohrevu.

• Pasívne a aktívne chladenie obalu z hliníka — automatická regulácia ventilátora udržuje stabilnú prevádzkovú teplotu.

• Rozsiahla integrovaná ochrana — istenie proti prehriatiu (80 °C), prepätiu, preťaženiu a skratu.

• LCD displej s diagnostikou — okamžitý prehľad o napätí, prúde, výkone a dennej výrobe energie.

Okamžitý prehľad o výrobe a stave systému


Správny dohľad nad solárnym systémom je kľúčový pre overenie jeho reálneho prínosu. Menič je vybavený integrovaným informačným LCD displejom, ktorý v reálnom čase zobrazuje kľúčové prevádzkové údaje. Používateľ aj servisný technik majú okamžitý prístup k hodnotám aktuálneho napätia (V), generovaného prúdu (A) a okamžitého výkonu (W).

Z hľadiska dlhodobého sledovania návratnosti je zásadná funkcia merania dodanej energie. Displej ukladá a zobrazuje energiu vyrobenú v aktuálny deň, za predchádzajúci deň a celkovú kumulovanú energiu od prvého spustenia. Menič tiež jasne komunikuje stavy ako je nábeh (START za XX min), upozornenie na prekročenie napätia či preťaženie výstupu.


Algoritmus MPPT: Maximum energie za každého počasia


Srdcom zariadenia je pokročilý MPPT (Maximum Power Point Tracking) algoritmus, ktorý v reálnom čase sleduje optimálny pracovný bod solárnych panelov. FV panely menia svoju charakteristiku v závislosti od oslnenia a teploty (v zime napätie rastie, v lete klesá).

Mikroprocesor vo vnútri meniča dynamicky upravuje odoberaný prúd tak, aby produkt dosahoval účinnosť konverzie vyššiu ako 97 %. Systém si bez problémov poradí s výkyvmi výkonu pri prechode mrakov a dokáže efektívne vyťažovať panely aj pri slabom rannom a večernom slnku, čím predlžuje dennú dobu ohrevu vody na maximum.


Kaskádové riadenie výkonu v praxi


Veľkou výhodou meniča pre domáce aj priemyselné inštalácie je systém dvoch nezávislých AC výstupov (zásuviek), ktoré fungujú v režime priority.

• Primárny ohrev (Zásuvka 1): Menič prednostne smeruje všetku vyrobenú solárnu energiu do hlavného spotrebiča, napríklad bojlera pre dennú spotrebu rodiny. (Tu je možné zapojiť telesá s elektronickým aj bimetalovým termostatom).

• Prebytky (Zásuvka 2): Akonáhle termostat hlavného bojlera vypne (voda je ohriata), menič automaticky presmeruje tok energie do druhého výstupu. Tento výstup napája napr. podlahové kúrenie alebo predohrev inej nádrže (pozor, iba pre telesá s bimetalovým termostatom). Energia tak nikdy nezostáva nevyužitá na streche.

Pre koho je produkt určený


Domácnosti a majitelia rodinných domov:

Ideálne riešenie na zníženie účtov za ohrev vody bez nutnosti budovať zložitú on-grid elektráreň. Vďaka jednoduchosti (panely → menič → bojler) ide o systém s veľmi rýchlou návratnosťou. Ocení ho najmä majitelia klasických bojlerov (Dražice, Tatramat apod.) o objeme 50 až 200 litrov, pre ktorých postačuje zapojiť vykurovacie teleso do pripravenej zásuvky meniča.

Elektromontéri a inštalačné firmy:

Produkt predstavuje spoľahlivé B2B riešenie s garantovaným výkonom pre realizácie "na kľúč". Montáž je zjednodušená vďaka štandardizovanému MC4 rozhraniu na vstupe. Technikom systém ušetrí starosti s legislatívou, keďže ide o galvanicky oddelený ostrovný systém nevstupujúci do distribučnej siete. Menič má jasné medze návrhu (Vmp odporúčané do 300 V, Voc max 350 V) a je osadený ochrannými prvkami, avšak vyžaduje odborné posúdenie DC istenia a prepäťových ochrán pri inštalácii.


Tabuľka pre výber optimálnej vykurovacej patrony


Ako s tabuľkou pracovať v praxi?

1. Zistenie skutočného výkonu: Poznáte pracovné napätie vašich panelov v sérii (napr. 170 V) a máte už kúpenú vykurovaciu patronu (napr. 3000 W). V tabuľke nájdete priesečník – vaše teleso bude reálne ohrievať výkonom 1639 W.

2. Výber ideálnej patrony: Máte panely s pracovným napätím 200 V a potrebujete reálny výkon ohrevu 3000 W. Podľa tabuľky zistíte, že musíte zakúpiť vykurovaciu patronu o nominálnom výkone 4000 W.


Poznámka:

Hodnoty vyznačené tučne s hviezdičkou (nad 4000 W) sa nachádzajú mimo bezpečný povolený pracovný rozsah tohto meniča. Takúto kombináciu panelov a vykurovacej špirály neodporúčame zapájať, hrozí preťaženie zariadenia.


🔍 Aký model regulátora vybrať? Porovnanie série ECO SOLAR BOOST EVO 4000


Všetky tri modely majú rovnaký výkon 4 kW a špičkovú technológiu MPPT pre maximálne využitie energie zo solárnych panelov na ohrev vody. Líšia sa iba komfortom ovládania (displej) a možnosťou záložného ohrevu (pripojenie do siete).
