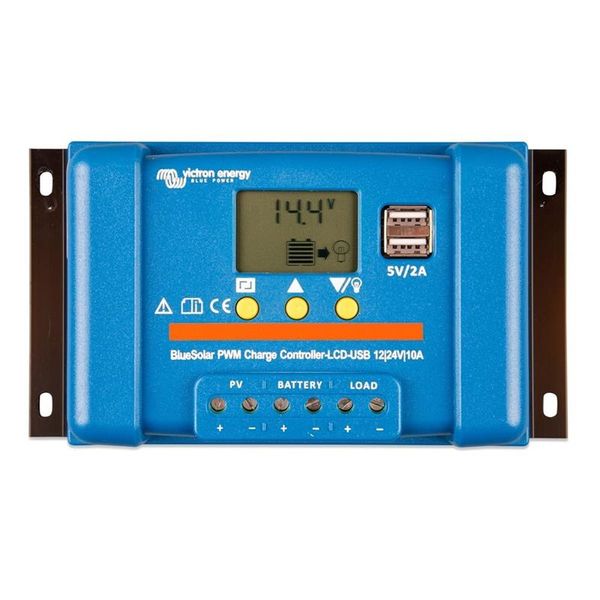

Solárny regulátor PWM Victron Energy BlueSolar-LCD&USB 20A

Solárny regulátor PWM Victron Energy BlueSolar-LCD&USB 20A

PWM solárny regulátor s integrovaným LCD a USB 20A 12V/24V. Vhodný pre malé panely do 240Wp.

Svojou konštrukciou je určený pre malé ostrovné solárne systémy. Pre nabíjanie 12V batérie musí mať solárny panel 36 článkov, alebo pre nabíjanie batérie 24V musí mať panel 72 článkov a maximálny prúd do 20A.
- Pri 12V batérii je možné pripojiť maximálne panel o výkone do 240Wp paralelné zapojenie.
- Pri 24V batérii je možné pripojiť maximálne panel o výkone do 480Wp (dva panely 175Wp zapojené do série dve paralelné vetvy)

Výhodou je veľmi jednoduchá a nenáročná inštalácia a spoľahlivá prevádzka.

Vstavaný prehľadný LCD displej na sledovanie stavu a nastavenie parametrov.

Napájanie DC spotrebičov
Nadmernému vybitiu akumulátora je možné zabrániť pripojením všetkých DC záťaží na DC výstup regulátora (svorka vpravo). DC výstup odpojí záťaž, keď je batéria vybitá na prednastavené napätie. Opätovne automaticky záťaž pripojí, akonáhle dôjde k aspoň čiastočnému dobitiu batérie. Pripojovacie a odpojovacie napätie sú nastaviteľné.

Programovateľný algoritmus nabíjania batérie
- Predprogramované algoritmy pre olovené batérie AGM, GEL, kvapalinové alebo LiFePO4 (iba batérie s interným BMS)

Dva 5 voltové USB výstupy
- USB výstup môžete jednoducho využiť napr. na nabitie Vášho mobilného telefónu apod.
- Maximálny prúd (oba výstupy v kombinácii): 2A

Jednoduchá inštalácia:

1. Pripojte batériu - plus a mínus.
2. Pripojte solárne pole - plus a mínus.
3. Pripojte záťaž - plus a mínus.
Pri demontáži platí opačné poradie.
Nedodržanie tohto poradia môže poškodiť regulátor nabíjania BlueSolar PWM!

1. Pred prvou inštaláciou sa uistite, že je batéria nabitá.
2. Kábel k batérii by mal byť čo najkratší, aby sa minimalizovali straty.
3. Regulátor je vhodný iba pre olovené a LiFePO4 batérie.
4. Regulátor nabíjania je vhodný iba na reguláciu solárnych panelov. Nikdy nepripájajte iný nabíjací zdroj do solárneho regulátora.

Bezdrôtové vlastnosti
Integrovaný Bluetooth: Nie

Rozhranie a konektory
Svorkovnica: Max. 6mm2
Komunikačný port: Nie
USB: Áno

Napájanie
Menovité napätie [V]: 12, 24
Max. vstupné napätie [V]: 55
Max. vstupný prúd [A]: 20

Fyzické charakteristiky
Prevedenie: Na stenu
Stupeň krytia: IP20
Použitie: Vnútorné
Prevádzková teplota [°C]: -35 až 60
Hmotnosť [g]: 150
Šírka [mm]: 169
Výška [mm]: 96
Hĺbka [mm]: 36

Všeobecné
Technológia: PWM
Typ batérie: AGM, Lítiová, Gélové, Zaplavené

Zobrazenie
Integrovaný displej: Áno

Upozornenie:
Na DC výstup nepripájajte menič napätia – ten pripojte priamo k batérii.
