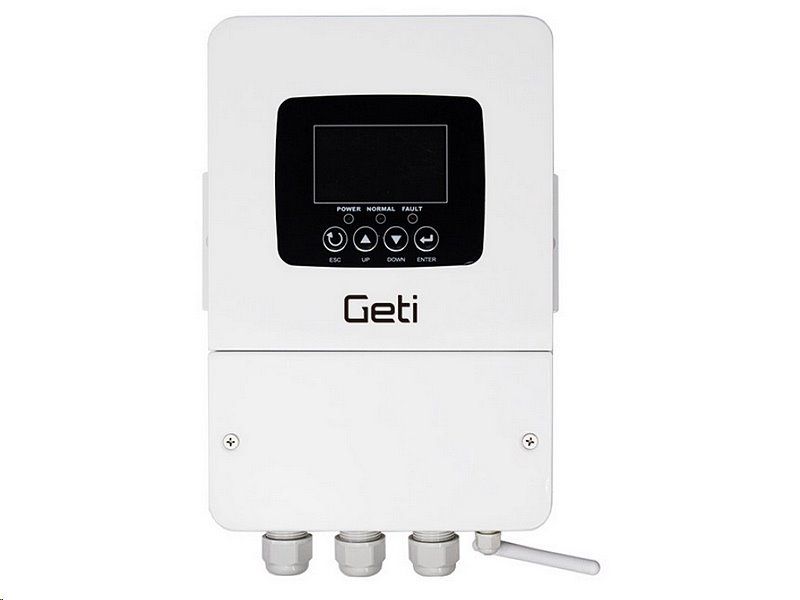

Solárny regulátor MPPT GETI GWH04W 5kW (pre FV ohrev vody) - naskladnenie približne 07-2026

Solární MPPT regulátor GETI GWH04W — Efektivní FVE ohřev vody s Wi-Fi


Spolehlivé řešení pro fotovoltaický ohřev TUV s automatickým zálohováním

Stále rostoucí náklady na energie vyžadují smysluplnou optimalizaci, zejména při každodenním ohřevu teplé užitkové vody (TUV). Čistě ostrovní systémy bez zálohy často narážejí na problém nedostatku výkonu v zimních měsících nebo při dlouhodobé oblačnosti, což nevyhnutelně vede k diskomfortu, nebo nutnosti ručního přepojování mezi sítěmi.

Regulátor GETI GWH04W tento problém eliminuje díky integrovanému automatickému přepínání zdrojů (bypass). Zařízení primárně využívá stejnosměrný proud z fotovoltaických panelů (až do teoretického příkonu 5260 W) a přes vyspělý MPPT algoritmus s účinností 99 % jej mění na střídavý obdélníkový proud určený pro přímé napájení odporových topných těles. Jakmile solární výkon klesne a voda se přestane ohřívat, systém zcela automaticky přejde na záložní 230V AC síť, čímž garantuje nepřetržitou dodávku teplé vody po celý rok.


Klíčové parametry a jejich přínos v praxi


• Výstupní výkon až 5000 W: Spolehlivě zvládne napájet standardní bojlery a silné topné patrony bez rizika přetížení.

• MPPT technologie s účinností 99 %: Zajišťuje nalezení optimálního pracovního bodu i při stínění nebo nízkém slunečním osvitu.

• Široký rozsah napětí 60–450 V DC: Flexibilita pro vytvoření sériového stringu z 6 až 10 běžných solárních panelů (max. napětí naprázdno 500 V).

• Inteligentní bypass na domovní AC síť: Autonomně přepne na 230V síť, pokud v solárním režimu nestoupne teplota vody o 2–3 °C za 30 minut.

• Wi-Fi konektivita a platforma Smart Life: Kompletní vzdálený monitoring aktuálního výkonu, teploty a nastavování časovačů z mobilu.

• Vysoký stupeň krytí IP65: Prachotěsné a voděodolné hliníkové šasi umožňuje bezpečnou instalaci do sklepů a technických místností.

• Časovače nuceného AC ohřevu: Přesná hardwarová i softwarová konfigurace pro nucený dohřev vody v době nízkého tarifu (HDO).

• Provoz bez akumulátorů: Odpadá nutnost nákupu a pravidelné výměny baterií, což radikálně snižuje celkové TCO systému.

• Pokročilé ochranné funkce: Elektronika obsahuje termální ochranu, jištění proti přetížení a přesnou detekci zkratu na výstupu.

Kompletní kontrola přes smartphone a přehledný LCD panel

Díky integrovanému Wi-Fi modulu a podpoře otevřeného ekosystému Smart Life (Tuya) získáte okamžitý přehled o energetických tocích z pohodlí obývacího pokoje. V reálném čase aplikace zobrazuje napětí a výkon PV sestavy, aktuální výstupní výkon zátěže i naměřenou teplotu vody pomocí přiloženého teplotního čidla.

Pro rychlou obsluhu přímo v rozvodně je regulátor osazen podsvíceným LCD displejem a sadou čtyř tlačítek. Displej střídavě zobrazuje detailní fyzikální veličiny včetně denních statistik vyrobené elektřiny v kWh.

Precizní MPPT algoritmus a bezeztrátové napájení

Oproti standardním PWM modelům dokáže integrovaný MPPT tracker dynamicky reagovat na změny počasí a vytěžit z plochy panelů absolutní maximum. Systém reguluje pracovní napětí v okně 60–450 V DC tak, aby garantoval maximální energetický transfer.

Fyzický výstup do zátěže probíhá ve formě modifikovaného obdélníkového signálu o napětí 230 V AC (50/60 Hz), který je naprosto ideální pro čistě odporové zátěže s minimální impedancí 10,5 ohmů. Zařízení bezpečně vstřebá max. vstupní proud až 36 A DC (zkratový proud 40 A), takže je připraveno i pro moderní velkoformátové panely s vyšším výstupním proudem.

Dva režimy zajišťující komfort bez výpadků

V běžném podzimním dni, kdy nízká oblačnost nedovoluje solárnímu poli efektivně nahřát bojler, kontrolér tuto anomálii na základě dat z tepelného čidla vyhodnotí. Pokud teplota nestoupne alespoň o 2–3 °C v časovém rámci 30 minut, plynule a bez zajiskření přepne systém z režimu FV ohřevu do režimu sítě (AC HEATING).

Uživateli tak večer nikdy nedojde teplá voda. Na druhou stranu, v parném létě lze v mobilní aplikaci nastavit striktní teplotní limit (např. cílových 75 °C). Systém jakmile tohoto bodu dosáhne, regulátor bezpečně zátěž odpojí a přejde do režimu pohotovosti, čímž eliminuje jakékoli riziko varu a přehřátí zásobníku.

Ideální pro elektrikáře, projektanty i náročné koncové uživatele

Elektromontéři a instalační firmy: Výrazně ocení promyšlenou svorkovnici, ochrannou uzemňovací svorku a velmi široký napěťový rozsah, který poskytuje maximální volnost při návrhu stringu. Oživení je díky podpoře Smart Life rychlé a bezproblémové. Upozorňujeme na striktní povinnost osazení AC vstupu i DC vstupů odpovídajícím jištěním, přepěťovými ochranami a proudovými chrániči. Montáž smí provést pouze pracovník certifikovaný dle vyhlášky č. 194/2022 Sb.

Majitelé rodinných domů a nemovitostí: Bez ohledu na to, zda hledáte snadné rozšíření stávající topné soustavy nebo chcete srazit platby za distribuci u elektrického bojleru, měnič GETI GWH04W nabízí přímou a nízkonákladovou cestu s bleskovou návratností bez potřeby budování drahého bateriového úložiště.

Technické specifikace


• Jmenovitý výstupní výkon: 5000 W — Spolehlivé pokrytí vysokého příkonu klasických elektrických bojlerů a spirál.

• Max. instalovaný výkon FV: 5260 W — Dostatečná rezerva pro žádoucí 5% předimenzování solárního pole.

• Pracovní rozsah MPPT napětí: 60–450 V DC — Nalezení nejlepšího výkonu bez ohledu na počet panelů (min. 6 kusů v sérii).

• Max. napětí naprázdno (Voc): 500 V DC — Absolutní hraniční limit pro napěťové špičky v mrazivém počasí.

• Maximální vstupní proud: 36 A DC — Garance kompatibility s moderními fotovoltaickými moduly s vyšším proudem.

• Tvar výstupní křivky: Obdélníkový signál — Důvod určení produktu výhradně pro odporové zátěže (nikoliv pro elektroniku či motory).

• Pracovní rozsah AC vstupu: 90–280 V AC — Zvládne i extrémní kolísání a podpětí v koncových uzlech elektrorozvodné sítě.

• Max. účinnost převodníku (DC/AC): 99 % — Téměř bezeztrátové využití nachytané fotovoltaické energie.

• Bezdrátová komunikace: Wi-Fi (Smart Life app) — Snadná integrace do stávající chytré domácnosti přes 2,4 GHz frekvenci.

• Stupeň ochrany: IP65 — Kompletně prachotěsné a chráněné před tryskající vodou z jakéhokoliv směru.

• Externí teplotní čidlo: Ano, součástí balení — Slouží jako zdroj metrik pro automatický bypass.

• Rozměry (D × Š × V): 308 × 188 × 100 mm — Masivní pasivní chladič zaručující bezhlučný a tichý chod.

• Hmotnost: 3,4 kg — Kompaktní beztransformátorový design ulehčující nástěnnou montáž.

• Rozsah provozních teplot: -30 °C až 60 °C — Výjimečná teplotní rezistence i pro nevytápěné objekty.

FAQ — Časté otázky zákazníků


1. S jakými topnými tělesy je regulátor kompatibilní?

Regulátor je koncipován exkluzivně pro čistě odporové zátěže bez vlastní složité elektroniky – tedy běžné elektrické bojlery, jednoduché topné patrony či PTC články. Těleso nesmí mít indukční ani kapacitní charakteristiku a jeho celková impedance (odpor) nesmí být nižší než 10,5 ohmu při maximálním příkonu 5000 W. Zcela zapovězena jsou topná tělesa se zabudovaným elektronickým termostatem s tištěným spojem.

2. Na jakém principu funguje přepínání na síť (bypass)?

Pokud aktuální hodnota z fotovoltaiky není dostačující pro ohřev a systém rozpozná stagnaci teploty TUV (zvýšení o méně než 2–3 °C za půl hodiny), provede automatický přesun napájení ohřevu na klasickou domovní přípojku.

3. Využívá systém pro akumulaci nějaké vnitřní baterie?

Zcela vůbec. Veškerá naakumulovaná energie zůstává uložena přímo do teplé užitkové vody (tzv. fototermická akumulace). Tím odpadá značná část počáteční investice a prodlužuje se celková spolehlivost soustavy.

4. Omezuje se funkčnost při výpadku distribuční sítě (blackoutu)?

Ano i ne. Primární ohřev TUV přes fotovoltaický panelový okruh funguje zcela nezávisle a ostrovně. Samozřejmě však nebude z logiky věci funkční noční síťový dohřev (bypass).

5. Lze na straně panelů provést paralelní zapojení pro zvýšení proudu?

Tato volba je technicky možná – regulátor disponuje velkorysou zkratovou odolností vstupu (až 40 A DC). Přesto doporučujeme z hlediska maximálního využití MPPT efektivně zapojovat shodné panely pouze do jednoho silného sériového stringu tak, aby výsledné napětí obvodu nepřekročilo bezpečnou hodnotu 450 V.

6. Mohu zařízení instalovat svépomocí do klasické 230V zásuvky?

Ne. Měnič má jasně specifikované terminály a vyžaduje nasazení doporučených ochranných jistících a přepěťových prvků jak na vstupu (AC/DC), tak přes proudové chrániče na straně samotné zátěže (výstup do topné spirály). Oživení celého systému musí posvětit pracovník se zkouškou z vyhlášky č. 194/2022 Sb.

7. Je možné vypnout LCD displej trvale nebo zhasíná sám?

Po dokončení veškerých potřebných nastavení prostřednictvím čtveřice fyzických tlačítek se displej po uplynutí zhruba 1 minuty utlumí a vypne sám automaticky. Aktivovat jej můžete znovu letmým stiskem jakéhokoli tlačítka.
