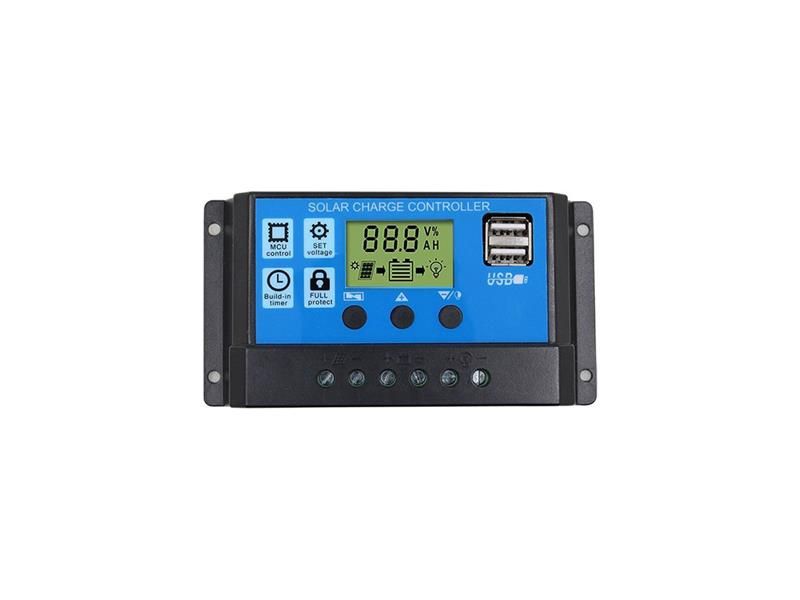

Solárny regulátor PWM SY3024H 12-24V/30A+USB pre Pb batérie

PWM regulátor SY3024H umožňuje nabíjanie olovených batérií prúdom až 30A a pripojenie FV panelov s výstupným napätím max. 25V(12V) alebo 50V(24V) do výkonu 360W(12V) alebo 720W(24V). Je vybavený LCD displejom pre nastavenie a zobrazenie prevádzkových parametrov.
Solárne regulátory PWM pripájajú solárne panely priamo k nabíjanej batérii a po dosiahnutí nastaveného či daného svorkového napätia batérie je následná regulácia riešená pulzným obmedzením-prerušením prúdu. Toto sa deje vo frekvencii jednotiek až desiatok Hz a pri niektorých regulátoroch je indikované blikaním LED s označením „charge“ alebo „solar“. Regulátory sú vhodné pre panely so zhodným systémovým napätím ako je napätie batérie, inak dochádza k stratám, kedy sa časť výkonu zmarí vplyvom nevhodnej V-A charakteristiky panelu.


Technické parametre:

- rozsah menovitého napätia batérie pre aktívne nabíjanie: 11,5–12,8V (23–25,6V)
- Pb batéria - VRLA - mód b01
- Pb batéria -VRLA GEL - mód B02
- Pb batéria - s tekutým dielektrikom - mód b03
- Max. výkon FV panelov: 360W - 12V (720W - 24V)
- Max. vstupné napätie: 25V pre 12V batériu, 50V pre 24V batériu
- Max. nabíjací prúd: 30A
- Max.záťažový prúd: 10A
- USB výstup: 2× 5V/2A
- rozmery: 133×70×30mm
- hmotnosť: 95g

Upozornenie: po odpojení od batérie si regulátor nepamätá nastavenie a vráti sa do továrenského nastavenia.
