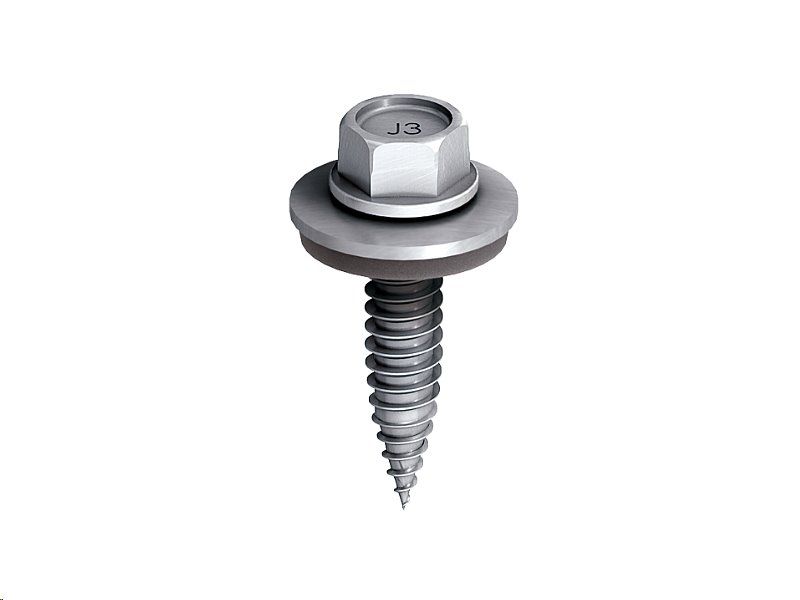

Šroub do plechu M5,5 x 25 E16 + podložka EPDM

Skrutka do plechu M5,5 x 25 E16 + podložka EPDM

Skrutka do plechu - samovrtná nerezová s podložkou EPDM alebo tiež samorezná skrutka M5,5x25 do plechu, ktorá je jedným z prvkov montáže fotovoltaických panelov. Inovatívna geometria závitu zaisťuje rýchle a beztrieskové upevnenie skrutky do plechu a zároveň vysokú nosnosť spoja.

Beztrieskové vŕtanie - počas inštalácie nedochádza k rezaniu vrtného materiálu, čo výrazne zabraňuje vzniku hrdzavých škvŕn. Pri vŕtaní v porovnaní s bežnými samovrtnými skrutkami s vrtacím ostrím nevznikajú žiadne triesky alebo hoblina.

Skrutka je integrovaná s podložkou z nerezovej ocele a vrstvou vulkanizovaného EPDM, ktorá utesňuje miesto inštalácie a zabraňuje vniknutiu vody do upevňovacieho otvoru.

Aplikácia skrutky

•  Upevňovanie hliníkových a oceľových profilov na hliník a oceľ.
•  Upevňovanie hliníkových stojanových konzol na oceľové podkonštrukcie.
•  Vhodné pre inštaláciu pomocou vrtacieho skrutkovača.

Vlastnosti skrutky

•  Nerezová oceľ A2 s hrotom vrtáku z kalenej ocele
•  Jemný závit zvyšujúci pevnosť v ťahu
•  Mimoriadne silná odolnosť proti korózii vďaka prídavku niklu do zliatiny
•  Vhodný do všetkých podmienok prostredia
•  Tesniaca podložka z nerezovej ocele
•  Predmontovaná tesniaca podložka
•  Bezsmyková aplikácia
•  Upevnenie s redukovanou trieskou
•  Vynikajúce upínacie vlastnosti

Montáž skrutky

1. Vložte skrutku so zvýšeným tlakom a nízkymi otáčkami (cca 200 ot./min.).
2. Tlak možno znížiť, akonáhle zachytí závit. Potom možno otáčky zvýšiť na približne 1600 ot/min.
3. Bezprostredne pred nasadením tesniacej podložky výrazne znížte otáčky a tesniacu podložku dotahujte, dokým nebude mierne stlačená.
4. Odporúčaný utiahovací moment pre oceľovú nosnú konštrukciu cca 3 Nm, do hrúbky materiálu 0,8 mm 1 Nm.
5. Odporúčaný utiahovací moment pre oceľovú nosnú konštrukciu cca 1 Nm, do hrúbky materiálu 0,8 mm 0,5 Nm.

Špecifikácia skrutky

• Materiál: bimetal (nerezová oceľ A2, Nikl Strike, modro pozinkovaný, povrchová úprava proti treniu)
• Materiál tesnenia: nerezová oceľ A2/EPDM
• Hlava: šesťhran SW8
• Rýchlosť spracovania [ot/min]: 1600
• Výkon vŕtania [mm]: 1 x 1,25/2 x 1,0 mm
• Utiahovací moment [Nm]: max. 3,0
• Priemer: 5,5 mm
• Dĺžka: 25 mm
• ETA: 10/0200
