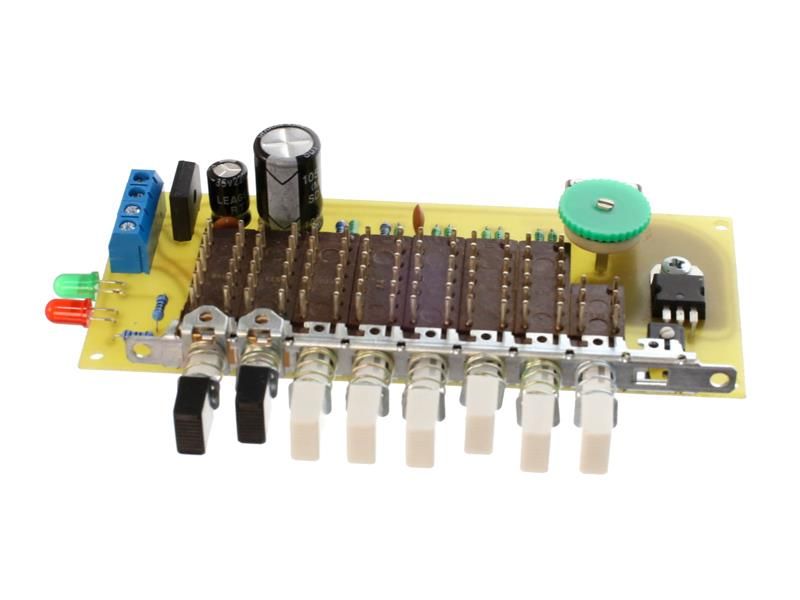

Stavebnica TIPA PT059 Prepínateľný zdroj s IZOSTAT - RETRO EDÍCIA

Stavebnica TIPA PT059 Prepínateľný zdroj s IZOSTAT - RETRO EDÍCIA
Stavebnica PT059 z našej RETRO EDÍCIA, ktorá slúži ako napájací zdroj regulovaný v skokoch. Samotná regulácia nie je zabezpečená potenciometrom, ale prepínačmi zvanými IZOSTAT. Tieto stavebnicové prepínače fungujú tak, že prepnutím jedného prepínača (izostatu) sa automaticky vyradí doteraz zopnutý prepínač. Takto je zabezpečené, že nemožno mať naraz zapnutých viac prepínačov a teda aj viac napäťových kanálov, ktoré by sa mohli navzájom miešať (avšak pri istej zručnosti pochopiteľne viac prepínačov naraz zopnúť možno). Zapojenie využíva veľmi rozšíreného a obľúbeného stabilizátora napätia LM317. Celkom je k dispozícii 5 kanálov s pevne nastaveným napätím a jeden užívateľský.

Vstupné napätie: AC 10 - 25 V, DC 15 - 35 V
Výstupné napätie naprázdno (V): DC 2, 3.3, 5, 9, 12, ADJ.
Trvalé prúdové zaťaženie: 1A
Jemné Doladenie pomocou trimra
Rozmery DPS: 124 x 53 mm

Podrobnejšie informácie a podpora stavebníc TIPA na http://stavebnice.tipa.eu
