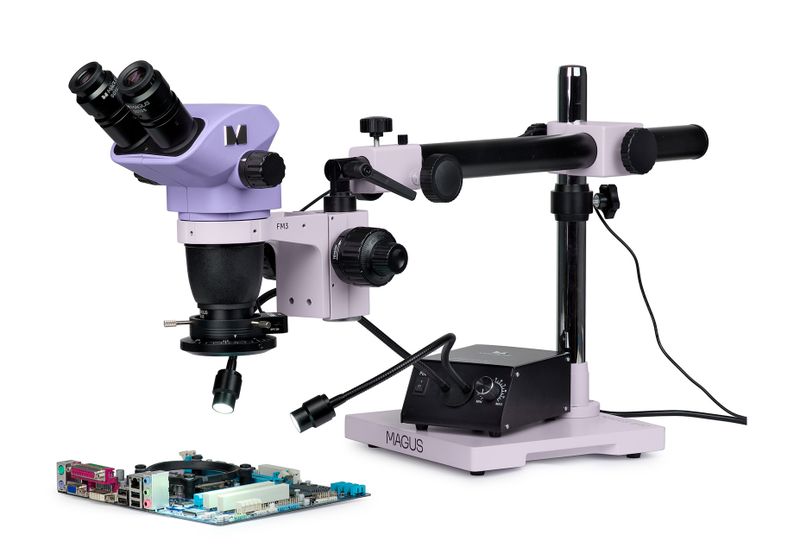

Stereomikroskop MAGUS Stereo 8BR pre opravy elektroniky

Hotové riešenie na spájkovanie, opravy a kontrolu kvality je založené na mikroskopovej hlave radu MAGUS Stereo 8H a univerzálnom mikroskopovom stojane MAGUS UT2.
Stereomikroskop s Greenoughovou optickou konštrukciou poskytuje presné detaily topografie povrchu bez straty priestorovej orientácie, čím zabezpečuje veľkú hĺbku ostrosti. Tento binokulárny mikroskop je vhodný pre tých, ktorí uprednostňujú prácu s mikroskopom v normálnej polohe a prehliadanie preparátu cez okuláre.
Mikroskop je vybavený dvoma osvetľovacími sústavami na pozorovanie v odrazenom svetle: prstencovým svetlom s polarizačným filtrom a svetlom na husom krku.
Mikroskop optimalizuje ergonómiu pracoviska, čím zvyšuje pohodlie a produktivitu obsluhy.

Hlava mikroskopu

Objektív so zoomom umožňuje plynulú zmenu zväčšenia až na 8,4x bez straty ostrosti. Mikroskop vytvára vzpriamený (nie prevrátený) trojrozmerný obraz. Pomocný objektív 0,5x mení rozsah zväčšenia, zorné pole a pracovnú vzdialenosť mikroskopu.
Pri použití pomocného objektívu 0,5x sa dosiahne zväčšenie 3,25–27,5x a pracovná vzdialenosť 177 mm na spájkovanie.
Zväčšenie 6,5–55x a pracovná vzdialenosť 105 mm na kontrolu kvality sa dosiahne, ak sa nepoužije pomocný objektív 0,5x.
Manipulácia s prístrojom vyžaduje väčšie zorné pole ako vizuálne pozorovanie pri kontrole kvality. Priemer zorného poľa s pomocným objektívom 0,5x je 67,7 mm pri zväčšení mikroskopu 3,25x a 8 mm pri zväčšení 27,5x.
Základná konfigurácia obsahuje okuláre 10x/22 mm s dioptrickou korekciou a dlhým očným reliéfom na prácu s okuliarmi.

Osvetľovacie sústavy

Rôzne úlohy vyžadujú rôzne typy osvetlenia. Sada obsahuje dve osvetľovacie sústavy. Prstencové svetlo s polarizátorom odstraňuje odlesky od kovu. Svetlo na husom krku vytvára tiene, ktoré umožňujú nášmu zraku rozpoznať topografiu povrchu.

Stojan

Univerzálny stojan s pevnou základňou minimalizuje vibrácie spôsobené pohybom a dlhé horizontálne rameno rozširuje pracovnú plochu.
Počas práce nie je vždy vhodné pohybovať objektom v optickej dráhe. Niekedy je vhodnejšie pohybovať hlavou mikroskopu. Gombík na jemné zaostrovanie umožňuje plynulý horizontálny pohyb hlavy mikroskopu tam a späť.
Na konci stojana je mechanizmus na zmenu uhla optickej osi. Obsluha môže pozorovať preparát na stole a pozerať sa naň z uhla. Táto funkcia umožňuje pohodlnejšiu manipuláciu, kontrolu kvality spájkovania a pozorovanie zakrivených objektov.

Mechanizmus zaostrovania

Mechanizmus zaostrovania má funkcie hrubého a jemného zaostrovania. Jemné zaostrovanie uľahčuje nastavenie mikroskopu pri použití zväčšenia nad 40x. Zaostrovacie gombíky sú koaxiálne, t. j. umiestnené na oboch stranách. Tuhosť hrubého zaostrovania je nastaviteľná.

Príslušenstvo a kompletné riešenia

Komfortné pracovné podmienky zvyšujú produktivitu obsluhy. Naše kompletné riešenia sú založené na skúsenostiach elektronických inžinierov. Súčasne MAGUS ponúka ďalšie komponenty, z ktorých si môžete zostaviť sadu mikroskopu na základe vášho rozpočtu a preferencií a tiež úloh, ktoré je potrebné riešiť. Navyše v budúcnosti môžete sadu doplniť o potrebné príslušenstvo.

Kľúčové vlastnosti:

• Binokulárna hlavica: obsluha pozoruje zväčšený obraz cez okuláre
• Objektív so zoomom umožňuje plynulú zmenu zväčšenia bez straty ostrosti; pomer zoomu 8,4:1
• Výhody Greenoughovej optickej konštrukcie: veľká hĺbka ostrosti, 3D vizualizácia s vysokým rozlíšením, kompaktný dizajn a priaznivá cena.
• Pomocný objektív 0,5x umožňuje ďalšie možnosti zväčšenia, zorného poľa a pracovnej vzdialenosti
• Univerzálny stojan rozširuje pracovnú plochu a umožňuje presné umiestnenie hlavy mikroskopu nad preparátom a jemné mikronastavenie polohy hlavy
• Mechanizmus zaostrovania má funkcie hrubého a jemného zaostrovania: obsluha je pohodlná v celom rozsahu zväčšenia mikroskopu
• Dve osvetľovacie sústavy na pozorovanie v odrazenom svetle: prstencové svetlo s polarizačným filtrom a svetlo na husom krku
• Na vaše želanie možno jednotlivé súčasti vymeniť a nainštalovať ďalšie príslušenstvo

Obsah sady:

• Hlava mikroskopu MAGUS Stereo 8BH – časť objektívu a okulárové tubusy
• Okulár 10х/22 mm s očným reliéfom a dioptrickou korekciou (2 ks)
• Stojan mikroskopu MAGUS UT2
• Držiak na zaostrovanie MAGUS FM3
• Prstencové svetlo s polarizátorom MAGUS LED RP1
• Dvojité svetlo na husom krku MAGUS LED DGL2
• Prídavný objektív MAGUS AL05 0,5х/177 mm
• Návod na použitie a záručný list

K dispozícii na želanie:

• 10x/22 mm okulár so stupnicou
• 15x/16 mm okulár (2 ks)
• 20x/12 mm okulár (2 ks)
• 25x/9 mm okulár (2 ks)
• 30x/8 mm okulár (2 ks)
• Šošovka pomocného objektívu so zväčšením 1,5x
• Šošovka pomocného objektívu so zväčšením 2x
• Prstencové svetlo
• Prstencová osvetľovacia sústava so sektorovým prepínaním
• Digitálny fotoaparát
• Kalibračné sklíčko
