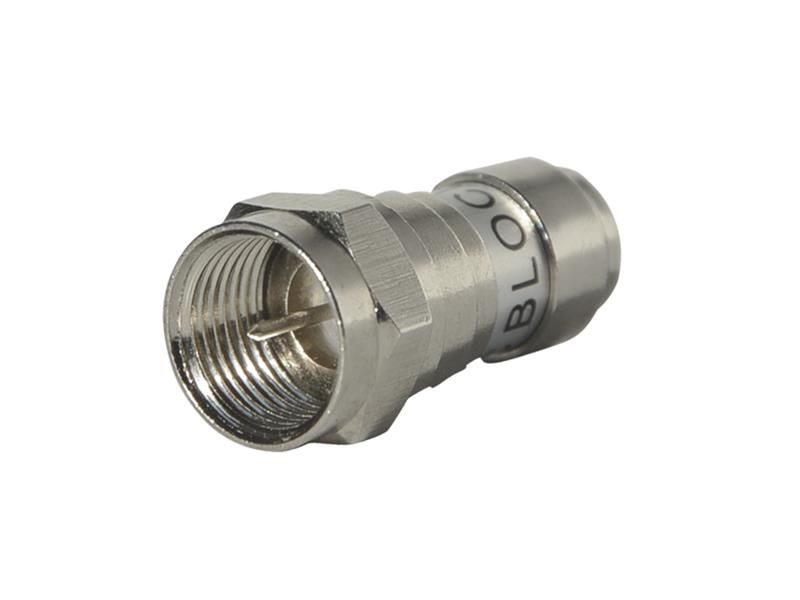

Terminátor F ALCAD RC-110 75 Ω, DC Block

Terminátor F ALCAD RC-110 75Ohm, DC Block
Terminátor F ALCAD RC-110 75Ohm, DC Block.

Tento terminátor slúži k ukončeniu nezapojených vetiev rozbočovačov, odbočovačov a zosilňovačov, aby bola dodržaná obrazová impedancia 75Ω v anténnom rozvode a TV, SAT alebo R signál sa od nezapojeného konca neodrážal späť do rozvodu. Nedodržanie tejto požiadavky spôsobuje v analógovom systéme niekoľkonásobné Obras obrazu (duchmi) a v digitálnom systéme pokles MER. Oproti terminátora kat.č. 14411264 navyše oddeľuje jednosmerné napájacie napätie pred rezistorom 75Ω, takže ak tento terminátor zapojíme nedopatrením do výstupu, ktorý obsahuje napájacie napätie pre predzosilňovač, nedôjde k spáleniu rezistora 75Ω.
