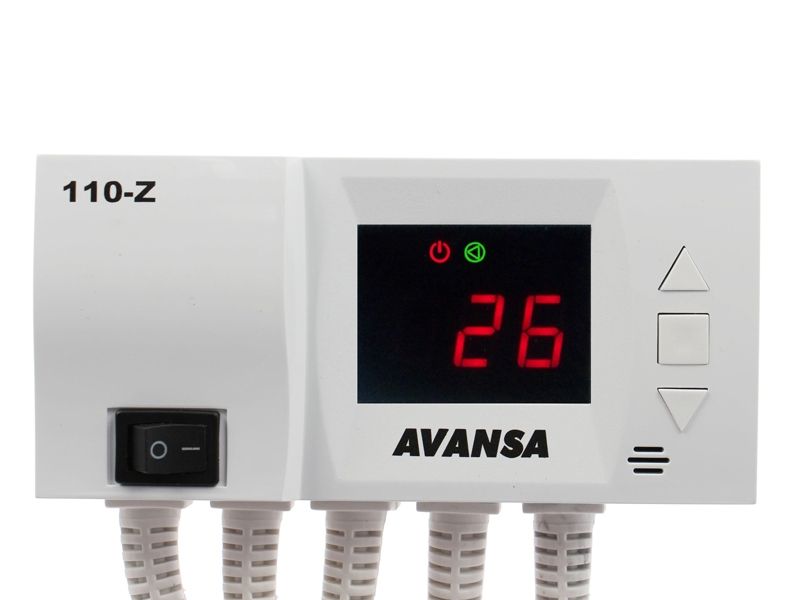

Termostat AVANSA 110 Z príkladací

Termostat priložný AVANSA 110Z

Termostat Avansa 110-Z je určený na ovládanie čerpadla pre vykurovanie a čerpadla pre zásobník TÚV. Čerpadlo pre vykurovanie sa zapne, keď teplota kotla prekročí používateľom nastavenú teplotu zapnutia kotla pre vykurovanie. Čerpadlo zásobníka TÚV pracuje na základe rozdielu teplôt. Zapnutie čerpadla zásobníka nastane vo chvíli, keď teplota kotla prekročí teplotu zásobníka o nastavenú hysteréziu. Čerpadlo pracuje do chvíle, kým sa teplota kotla a zásobníka nevyrovná alebo kým nebude dosiahnutá nastavená hodnota teploty zásobníka.

• Funkcia P (priorita) - ak je táto funkcia aktívna, pracuje čerpadlo zásobníka TÚV prioritne. Najprv sa zapne čerpadlo zásobníka TÚV, po dosiahnutí zadanej teploty zásobníka sa spustí aj čerpadlo pre vykurovanie. Ak je táto funkcia vypnutá, čerpadlá pracujú nezávisle od seba, bez priority čerpadla zásobníka TÚV. Pre aktiváciu funkcie priority stlačte tlačidlo MENU a držte ho, kým sa na displeji nezobrazí písmeno P. Potom šípkami vyberte ON (pre aktiváciu) alebo OFF (pre vypnutie) funkcie.

• Funkcia L (letný režim) - vypína čerpadlo pre vykurovanie, pracuje len čerpadlo zásobníka TÚV. Čerpadlo pre vykurovanie sa zapne iba v prípade, keď teplota kotla prekročí 90°C - chráni kotol pred prehriatím.

Technické údaje:

• Napájacie napätie: 230V/50Hz ± 10%
• Teplota okolia: -10 až +50°C
• Spínací prúd: 6 A
• Rozsah merania teploty: 0 až +90°C
• Rozsah nastavenia teploty: Vykurovanie 5 až +80°C, TÚV 20 až +80°C
• Nastaviteľná hysterézia zásobníka: 10 až +30°C
• Maximálna teplota snímača: -10 až +120°C
