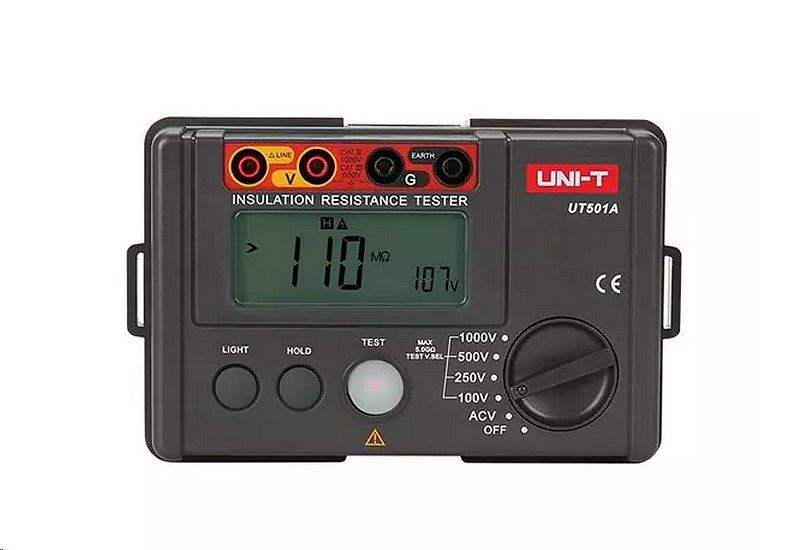

Tester izolačného odporu UNI-T UT501A

Tester izolačného odporu UNI-T UT501A

Skúšačky elektrickej izolácie radu UT500 sa používajú na meranie izolačného odporu elektrických zariadení a domácich spotrebičov pri vykonávaní pravidelných revízií. Toto sa vykonáva meraním izolačného odporu medzi elektrickými obvodmi alebo medzi obvodmi a zemou (kostrou zariadenia).

Rad UT500 môže merať izolačný odpor, striedavé napätie, nízky odpor, PI (polarizačný index) a DAR (dielektrická absorpcia). Jednotlivé prístroje radu UT500 sa od seba líšia rozsahmi testovacieho napätia (UT501A 100V až 1000V, UT501B 250V až 1000V, UT502A 500V až 2500V), maximálnym nameraným izolačným odporom (UT501A 0MOhm až 5GOhm, UT501B 0MOhm až 5GOhm, UT502A 0MOhm až 20GOhm) a niektorými ďalšími parametrami.

Jedná sa o prístroje na testovanie a kontrolu na zabezpečenie správnej funkcie transformátorov, generátorov, vysokonapäťových motorov, výkonových kondenzátorov, napájacích káblov, zvodičov, spínačov, elektrických strojov a spotrebičov. Sú to ideálne prístroje na vykonávanie elektrickej údržby a sú vyrobené v súlade s normami IEC61010 a IEC61557.

• Meranie odporu izolácie 0MOhm až 5,5GOhm
• Skúšobné DC napätie 100V / 250V / 500V / 1000V
• Meranie AC napätia v rozsahu 30 až 750V (50/60Hz)
• Indikácia preťaženia pri >5,5GOhm
• LCD podsvietený displej s rozsahom 1999
• Automatické prepínanie rozsahov
• Podružný displej na zobrazenie skúšobného napätia a zapnutých funkcií
• Varovanie červeným svetlom
• Napájanie 6x batérie 1,5V (AA)
• Indikácia slabých batérií
• Ochrana proti prepätiu CATIII 600 V

TECHNICKÉ ŠPECIFIKÁCIE:

• Menovité skúšobné napätie / rozsah merania izolačného odporu / menovitý merací prúd / vnútorný odpor
100V / 0,00MOhm až 100MOhm / 1,00mA až 1,10mA / 100kOhm
250V / 0,00MOhm až 5,5GOhm / 1,00mA až 1,10mA / 250kOhm
500V / 0,00MOhm až 5,5GOhm / 1,00mA až 1,10mA / 500kOhm
1000V / 0,00MOhm až 5,5GOhm / 1,00mA až 1,10mA / 1MOhm
• Tolerancia napätia otvoreného obvodu: +10%
• Skratový prúd skúšobného napätia: menej ako 1,8mA
• Rozsah presnosti merania izolačného odporu: 0,00MOhm až 99,9MOhm: ±(3%+5) / 100MOhm až 5,5GOhm: ±(5%+5)

• Meranie AC napätia - v rozsahu: 30V až 750V (50/60Hz)
• Rozlíšenie: 1V
• Presnosť: ±(2%+3)

• Displej: multifunkčný LCD o rozmeroch 70,6 mm x 34 mm, rozsah 1999
• Podsvietenie displeja: možnosť bieleho podsvietenia, alebo červeného podsvietenia pri varovaní
• Automatické prepínanie rozsahov: áno
• Bzučiak: áno, indikácia vysokého napätia
• Automatické vybíjanie vnútornej kapacity po skončení merania: áno
• Napájanie: 6x alkalická batéria 1,5V (AA)
• Indikácia slabej batérie: áno, pri poklese napätia pod 7V
• Hmotnosť: 0,5kg (vrátane batérie)
• Rozmery produktu: 150 x 100 x 71mm
• Farba produktu: červená a šedá
• Podmienky na továrenskú kalibráciu: teplota okolia 23°C ±5°C, vlhkosť 45% až 75%
• Pracovné podmienky: 0°C až +35°C / relatívna vlhkosť vzduchu je 75% alebo menej
• Skladovacie podmienky: -20°C až +60°C / relatívna vlhkosť je 80% alebo menej
• Nadmorská výška: max. 2000m

OBSAH BALENIA:

• Tester izolačného odporu
• Testovacie káble
• Krokosvorky
• 6ks batérie 1,5V AA (LR6)
• Návod na použitie
