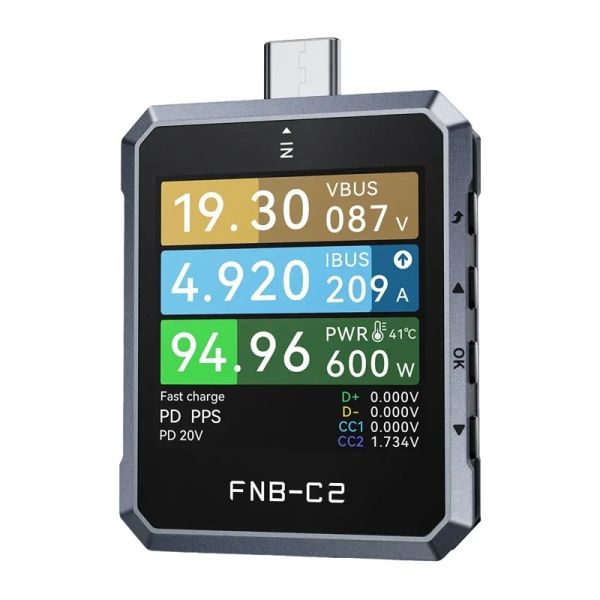

Tester USB FNIRSI FNB-C2

Tester FNIRSI FNB-C2 USB

Presná analýza parametrov napájania, podpora najnovších štandardov rýchleho nabíjania a rozsiahle diagnostické funkcie robia z FNIRSI FNB-C2 cenný nástroj pre elektronických inžinierov, servisných technikov aj nadšencov domáceho majstrovania. Toto zariadenie umožňuje analyzovať parametre napájania, káble USB-C a proces nabíjania. Ponúka široký merací rozsah až do 240 W, funkciu zaznamenávania údajov, analýzu kvality napájania a možnosť čítať informácie uložené v kábloch USB-C. Balík dopĺňa prehľadný HD displej s automatickým otáčaním obrazovky a bezproblémovou integráciou s počítačmi bez potreby inštalácie dodatočných ovládačov.

Presnosť na laboratórnej úrovni pri každom meraní

FNIRSI FNB-C2 využíva externý 20-bitový analógovo-digitálny prevodník (ADC), ktorý zaisťuje presnosť merania na laboratórnej úrovni a umožňuje zobrazenie výsledkov s až siedmimi platnými číslicami. Tester meria napätie, prúd a výkon s presnosťou 0,000001 V, A a W, čo vám umožňuje analyzovať aj veľmi nepatrné zmeny parametrov napájania. Podporuje napätia od 4 do 50 V, prúdy až do 6,5 A a výkon až do 240 W, takže bezproblémovo funguje ako s tradičnými nabíjačkami, tak aj s modernými napájacími zdrojmi s menovitým výkonom 100 W, 140 W alebo 240 W. Bezpečnosť prevádzky zvyšuje vstavaný teplotný senzor, ktorý monitoruje teplotu zariadenia v reálnom čase s presnosťou 1 °C.

Plná kontrola nad nabíjaním

Tester podporuje štandard Power Delivery 3.1 EPR pomocou špecializovaného čipu zodpovedného za komunikáciu v rámci protokolu, čím zabezpečuje stabilnú kompatibilitu s modernými nabíjačkami. Automaticky rozpoznáva a aktivuje najpopulárnejšie technológie rýchleho nabíjania, vrátane UFCS, Quick Charge 2.0, 3.0, 4 a 5, Huawei FCP a SCP, OPPO VOOC a SVOOC, ako aj VIVO VFCP. Zariadenie dokáže tiež zachytiť údaje o rokovaní v rámci protokolu Power Delivery medzi nabíjačkou a napájaným zariadením, čo uľahčuje detekciu problémov s kompatibilitou. Ďalšou funkciou je konverzia komunikácie QC na PD, čo pomáha zlepšiť kompatibilitu medzi zariadeniami používajúcimi rôzne štandardy rýchleho nabíjania.

Podrobná analýza káblov USB-C

Zariadenie FNIRSI FNB-C2 umožňuje čítať informácie uložené v čipoch E-Marker káblov USB-C. To vám umožňuje skontrolovať parametre káblov 3 A, 5 A, 50 V, EPR, Thunderbolt 3 a Thunderbolt 4, vrátane ich typu, dĺžky, maximálneho výkonu, rýchlosti prenosu dát a verzie štandardu. Tester ponúka aj funkciu simulácie rôznych konfigurácií káblov – od modelov bez čipu E-Marker podporujúcich výkon až do 60 W až po káble kompatibilné s profilmi EPR 100 W a 240 W. Štandardné 24-pinové USB-C konektory (samec a samica) kompatibilné s USB 4 Gen3 podporujú obojsmerné meranie toku energie a umožňujú pripojenie káblov v oboch orientáciách.

Profesionálna analýza kvality napájania

Zariadenie ponúka dva režimy na analýzu parametrov napájania. Prvý režim umožňuje zaznamenávať priebehy napätia, prúdu a signálov D+ a D− pri vzorkovacej frekvencii v rozmedzí od 2 do 1 000 vzoriek za sekundu, zatiaľ čo druhý režim slúži na rýchlu analýzu zvlnenia napätia pri vzorkovacej frekvencii v rozmedzí od 20 000 do 2 miliónov vzoriek za sekundu. Tester tiež v reálnom čase zobrazuje priebeh napätia zbernice USB (VBUS), čo umožňuje posúdiť stabilitu napájania v frekvenčnom rozsahu od 20 kHz do 2 MHz. Funkcia záznamu umožňuje nepretržité zaznamenávanie priebehov napätia a prúdu po dobu až 9 hodín, pričom je možné nastaviť interval záznamu od 1 do 120 sekúnd a určiť podmienky začiatku a ukončenia meraní.

Údaje pomáhajú pri hodnotení výkonu

Tester FNIRSI FNB-C2 zaznamenáva výsledky meraní v desiatich nezávislých súboroch štatistík, ktoré zahŕňajú kapacitu, energiu a dobu prevádzky. Na základe zozbieraných údajov automaticky vypočíta kapacitu batérie a účinnosť nabíjania, čím uľahčuje hodnotenie výkonu napájacích zdrojov, powerbank alebo článkov. Toto riešenie vám umožňuje pohodlne porovnávať po sebe idúce merania a sledovať zmeny parametrov počas dlhšieho obdobia používania.

Prehľadný displej a užívateľsky prívetivé ovládanie

1,54-palcový farebný TFT-LCD displej s rozlíšením 240 × 240 pixelov poskytuje prehľadný obraz všetkých parametrov. Vstavaný gravitačný senzor automaticky otáča obraz v štyroch smeroch, čím zabezpečuje, že displej zostáva čitateľný bez ohľadu na orientáciu zariadenia. Tester funguje s počítačmi so systémami Windows a macOS bez potreby inštalácie dodatočných ovládačov, čo vám umožňuje jednoducho rozšíriť jeho funkčnosť a aktualizovať softvér, keďže zariadenie je rozpoznávané ako USB kľúč. Môžete tiež nastaviť jas obrazovky, čas automatického stlmenia, farebnú schému a jazyk rozhrania a v prípade potreby rýchlo obnoviť továrenské nastavenia.

Súčasťou balenia

• USB tester
• návod na použitie
