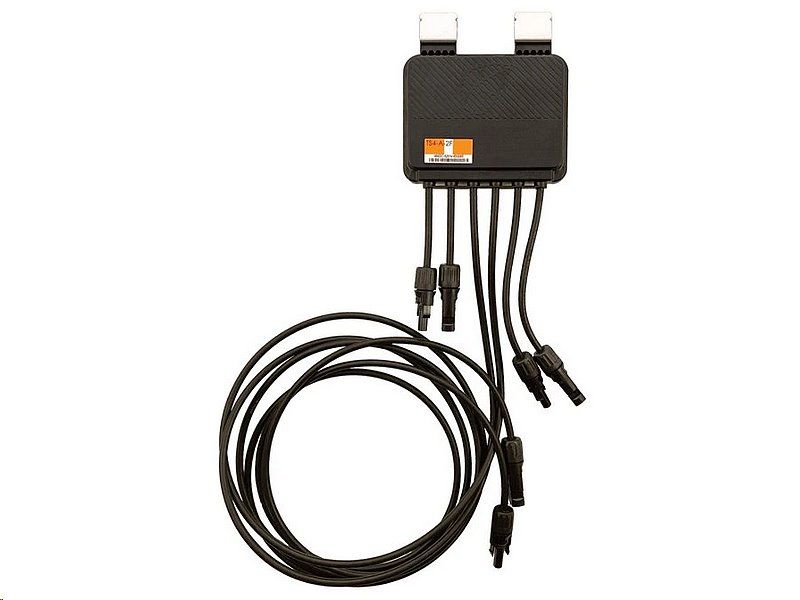

Odpojovač Tigo TS4-A-2F pre dva panely do 1400W (700 W na kanál)

Odpojovač Tigo TS4-A-2F pre dva panely do 1400W (700 W na kanál) - profesionálne bezpečnostné riešenie pre fotovoltaiku

Odpojovač Tigo TS4-A-2F je moderné zariadenie určené pre dva FV moduly s výkonom až 1400W (700 W na kanál).

Poskytuje funkciu rýchleho vypnutia na úrovni modulu, čím spĺňa prísne požiadavky bezpečnostných noriem a chráni ako samotnú inštaláciu, tak osoby pohybujúce sa v jej okolí.

Vďaka svojmu univerzálnemu použitiu je vhodný pre modernizáciu existujúcich solárnych systémov aj pre nové inštalácie.


Kľúčové vlastnosti Tigo TS4-A-2F


• Rýchle vypnutie na úrovni modulu – spĺňa NEC 2017, 2020, 2023 (690.12)

• Podpora dvoch panelov až do výkonu 1400 W (700 W na kanál)

• Vysoký prúdový limit – 20 A Imp / 25 A Isc, ideálny aj pre obojstranné panely

• Automatické vypnutie pri výpadku siete – okamžitá reakcia v núdzi

• Komunikácia PLC – prenos signálov po FV vodičoch bez ďalších káblov

• PVRSS certifikácia – testované s mnohými špičkovými meničmi

• Jednoduchá a rýchla inštalácia – montáž na rám modulu alebo do konštrukcie

• Maximálna účinnosť 99,9 % – prakticky bez strát

• Krytie IP68 – plná odolnosť proti vode, prachu a poveternostným vplyvom

• Dlhá životnosť a záruka 25 rokov – spoľahlivosť pre celý cyklus FV systému


Maximálna bezpečnosť podľa aktuálnych noriem


Odpojovač plne zodpovedá normám NEC 2017, 2020 a 2023 (690.12 Rapid Shutdown) a pri spolupráci s vysielačom RSS Tigo alebo meničom s vstavaným certifikovaným vysielačom Tigo zaisťuje bezpečné a rýchle odpojenie. Automatické vypnutie pri výpadku siete dáva užívateľovi istotu, že jeho FV systém bude vždy chránený.


Výkon navrhnutý pre moderné panely


Odpojovač Tigo TS4-A-2F je dimenzovaný pre vysoký vstupný prúd 20 A Imp / 25 A Isc, čo ho robí ideálnou voľbou aj pre obojstranné a silnoprúdové fotovoltaické moduly. Vďaka tomu poskytuje maximálnu flexibilitu a vysokú spoľahlivosť pri akomkoľvek type inštalácie.


Jednoduchá a rýchla inštalácia


Veľkou výhodou je jednoduchá montáž – optimizér možno ľahko pripevniť priamo na rám FV panelu alebo ho upevniť do konštrukcie bez použitia svoriek. Vďaka tomu je proces inštalácie rýchly, úsporný a nevyžaduje zložité postupy.


Moderná komunikácia a certifikácia


Zariadenie využíva komunikáciu PLC (Power Line Communication), ktorá umožňuje prenos signálu po FV vodičoch. Certifikácia PVRSS zaručuje, že je optimizér kompatibilný so stovkami meničov popredných výrobcov. Navyše je krytý zárukou 25 rokov, čo podtrhuje jeho vysokú spoľahlivosť a životnosť.


Technické špecifikácie Tigo TS4-A-2F


Elektrické parametre

• Maximálny prúd (Imp / Isc): 15 A / 20 A – bezpečná prúdová kapacita.

• Rozsah vstupného napätia (Vmp): 16–80 V (pre 1 panel) – univerzálne použitie s väčšinou panelov.

• Maximálne systémové napätie: 1000 V / 1500 V* – vhodné aj pre veľké inštalácie.

• Maximálny výstupný prúd: 15 A – stabilná a bezpečná prevádzka.

• Maximálny výstupný výkon: 1400 W (700 W / vstup) – podpora dvoch panelov.

• Odporúčané hodnotenie poistky: 25 A – pre bezpečné zapojenie.

• Maximálna účinnosť: 99,9 % – minimálne straty pri prevádzke.

• Časový limit rýchleho vypnutia: <30 s – okamžitá reakcia v núdzi.

• PVRSE obmedzenie: ≤240 VA, ≤8 A, ≤30 V DC – spĺňa UL 1741.

Komunikácia a pripojenie

• Komunikácia: PLC – prenos dát po FV vodičoch.

• Vstupné káble: 0,13 / 0,2 / 1,2 / 1,3 m – flexibilné dĺžky pre rôzne panely.

• Výstupné káble: 2,2 / 2,4 m – pohodlné zapojenie do stringu.

• Konektory: MC4 / EVO2 – štandardné prevedenie.

Prevádzkové prostredie

• Prevádzková teplota: -40 až +85 °C – odolnosť voči extrémnym podmienkam.

• Skladovacia teplota: -40 až +85 °C – dlhodobá spoľahlivosť.

• Maximálna nadmorská výška: 3000 m – vhodné aj pre horské oblasti.

• Krytie: IP68 / NEMA 3R – maximálna ochrana proti vode a prachu.

Mechanické parametre

• Rozmery: 139,7 × 138,4 × 22,9 mm – kompaktná konštrukcia.

• Hmotnosť: 590 g – ľahký a ľahko inštalovateľný.

Všeobecné parametre

• Certifikácie: UL 1741 PVSRE, UL 1741 PVRSS, CSA 22.2, IEC 62109, NEC 690.12 – garantovaná kvalita a bezpečnosť.

• Záruka: 25 rokov – dlhodobá spoľahlivosť.


FAQ – Časté otázky k Tigo TS4-A-2F


1. Na čo slúži odpojovač Tigo TS4-A-2F?
Je určený pre rýchle vypnutie FV panelov na úrovni modulu. Zvyšuje bezpečnosť systému a chráni ako inštaláciu, tak osoby pri zásahu alebo údržbe.

2. Koľko panelov zvládne jeden odpojovač obslúžiť?
TS4-A-2F je navrhnutý pre dva solárne panely s celkovým výkonom až 1400 W (max. 700 W na jeden vstup).

3. Je kompatibilný s mojím meničom?
Áno, vďaka PVRSS certifikácii bol testovaný s mnohými svetovými značkami meničov. Kompatibilitu ešte posilňuje využitie technológie PLC.

4. Ako prebieha inštalácia?
Odpojovač sa jednoducho upevní na rám FV panelu alebo do konštrukcie. Zapojenie je rýchle vďaka štandardným konektorom MC4/EVO2 a rôznym dĺžkam káblov.

5. Ako je zaistená odolnosť voči poveternostným podmienkam?
Zariadenie má ochranu IP68, takže je plne chránené proti vode a prachu. Vďaka teplotnému rozsahu od -40 do +85 °C je vhodné pre všetky klimatické podmienky.

6. Vyžaduje Tigo TS4-A-2F vysielač RSS?
Áno, pre správnu funkciu rýchleho vypnutia je nutné použitie buď vysielača RSS Tigo, alebo meniča s integrovaným certifikovaným vysielačom Tigo.

7. Aká je životnosť a záruka?
Tigo poskytuje na TS4-A-2F 25ročnú záruku, čo zodpovedá životnosti väčšiny moderných FV systémov.
