Stredový univerzálny úchyt U-24, L50 mm eloxovaný čierny pre FV panel

Stredový univerzálny úchyt U-24, L50 mm eloxovaný čierny pre FV panel

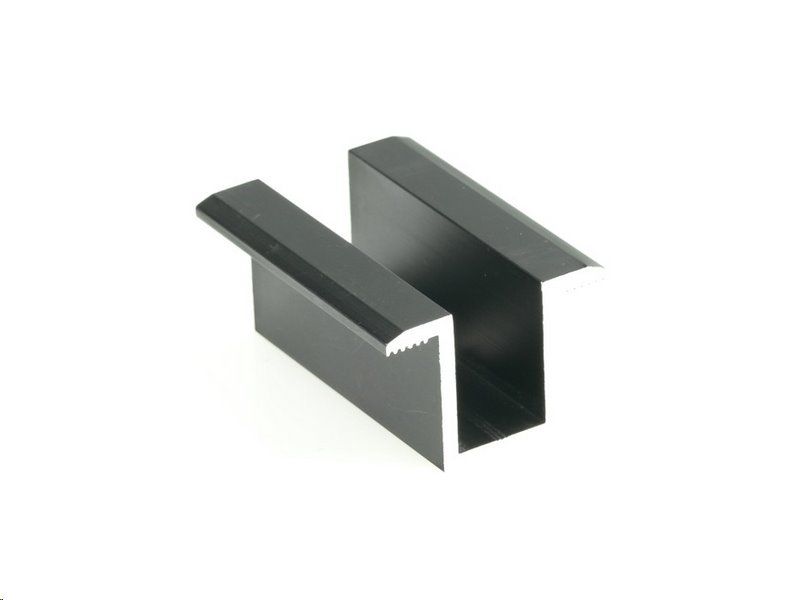

Hliníkový stredový úchyt z eloxovaného hliníkového profilu slúži na upevnenie solárneho panelu na hliníkový konštrukčný profil. Je možné ho použiť na montáž fotovoltaických panelov na šikmé a ploché strechy. Určený pre montáž FV panelov s hrúbkou rámu 30 - 45 mm.

Eloxovanie, ktoré ponúkame pre tento profil/úchyt, je v čiernej farbe. Eloxovanie je proces anodického oxidu hliníka. Vzniklá eloxačná vrstva z keramického oxidu hliníka (Al2O3) je veľmi tenká, elektricky nevedúca, veľmi tvrdá a pevne spojená s hliníkom. Profil eloxovaním získava nielen celistvú farbu, ale vďaka povrchovej úprave sa stáva aj menej zraniteľným.

Úchyt je vyrábaný z vysoko kvalitného hliníka 6060. Vyznačuje sa vysokou odolnosťou voči poveternostným vplyvom a vďaka vysokej kvalite spracovania zabezpečuje trvalé upevnenie konštrukcie fotovoltaických panelov.

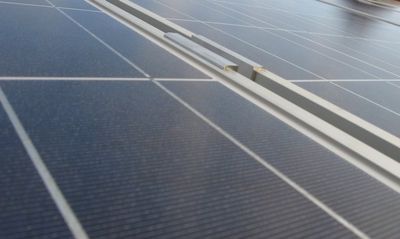

Stredové úchyty sa používajú medzi panelmi. Na okraji radu panelov sú umiestnené bočné svorky.

Technické údaje

• Materiál: hliník 6060
• Dĺžka: 50 mm
• Výška: 24 mm
• Šírka: 19 mm
• Hrúbka: 2.4 mm
• Veľkosť otvoru: 9 mm

Príslušenstvo na montáž

Pre tento úchyt sú to imbusové šrouby M8 x 30 alebo M8 x 35 v závislosti od výšky panelu. Mali by byť o 10 mm kratšie ako je výška panelu.

Hliník 6060 (slitina AlMgSi)

Slitina (AlMgSi) je stredne odolná tepelne spracovateľná slitina. Má veľmi dobrú odolnosť proti korózii a veľmi dobrú svariteľnosť plus dobrú tvárnitelnosť za studena. Běžne sa používá slitina pre veľmi zložité průřezy a má veľmi dobrú odezvu eloxování.
