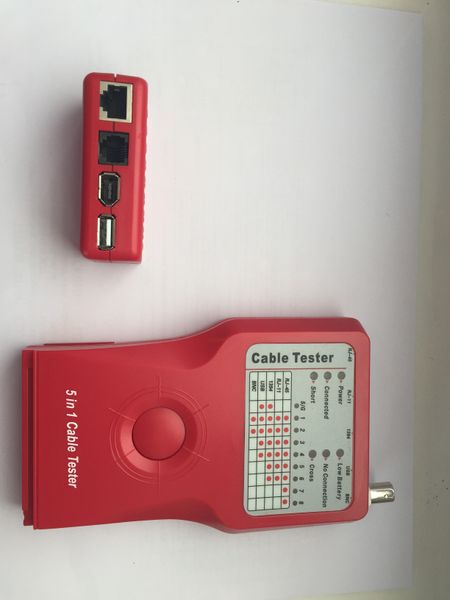

Univerzálny Tester RJ12, RJ45, USB, BNC

PREHĽAD Tento jednoduchý prístroj slúži predovšetkým na kontrolu správnosti zapojenia párov (tzv. Wire Map) dátového kábla na komponentoch štruktúrovanej kabeláže. Čo je Wire Map (mapa zapojenia)? Tento parameter kontroluje správnosť zapojenia jednotlivých párov v zásuvke alebo patch paneli, a to vrátane prepojenia tienenia u STP kabeláže. Rovnako kontroluje priechodnosť signálu po celej dĺžke kábla – tj. dokáže upozorniť na prerušenie niektorého z vodičov príp. ich skrat. Parameter Wire Map je veľmi dôležitý, ale sám o sebe nedokáže zaistiť bezchybnú funkčnosť inštalovanej počítačovej siete. Na zmeranie správnosti mapy zapojenia postačí aj veľmi jednoduchý merací prístroj. Čo robiť v prípade, že parameter Wire Map vykazuje chybu? Najprv je nutné skontrolovať správnosť zapojenia jednotlivých vodičov vo svorkovnici. Ak je zapojenie správne - tj. zodpovedá štandardizovaným schémam T568A alebo T568B a Wire Map napriek tomu vykazuje chybu, môže byť príčin niekoľko: chybne zarezaný vodič vo svorkovnici, prerušenie vnútri kábla, alebo skrat. Pokročilejšie meracie prístroje dokážu pri vyhodnocovaní merania s pomerne veľkou presnosťou určiť miesto chyby, a tým zjednodušiť odstránenie problému.
