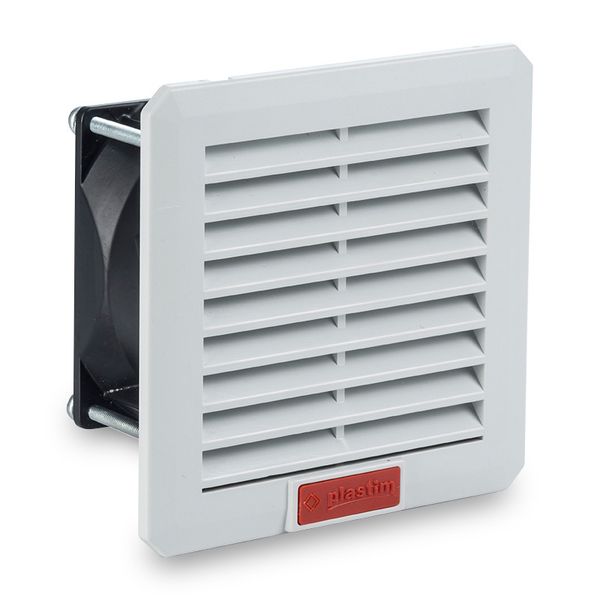

Ventilátor Plastim PTF 1000 s filtrom, pre rackové skrine

Ventilátor Plastim PTF 1000 s filtrom, pre rackové skrine — Spoľahlivé chladenie s krytím IP54

Bezpečné riadenie teploty v priemyselných inštaláciách

Prehrievanie komponentov vnútri rozvádzačových skríň je jednou z najčastejších príčin výpadkov riadiacich systémov a skrátenia životnosti frekvenčných meničov či stykačov. Axiálny ventilátor s filtrom PTF 1000 je navrhnutý tak, aby efektívne odvádzal akumulované teplo a zaistil stabilnú mikroklímu vnútri elektrických rozvádzačov. S prietokom vzduchu 30 m³/h (až 41 m³/h vo voľnom prietoku) predstavuje ideálne riešenie pre stredne veľké skrine s aktívnymi prvkami, kde reálne hrozí riziko teplotných extrémov.

Vďaka integrovanému filtru a precíznej konštrukcii poskytuje tento model stupeň krytia IP54. To znamená plnú ochranu pred jemným prachom a striekajúcou vodou, čo je absolútne kľúčové pre bezpečné inštalácie v prašných halách, dielňach alebo suterénnych technických miestnostiach. Ventilátor je pripravený pre štandardné sieťové napájanie 230 V a ponúka veľmi tichý chod s maximálnou hlučnosťou iba 28 dB(A), takže nijako nezvyšuje hlukovú záťaž na pracovisku.

Parametre, ktoré rozhodujú o bezpečnosti prevádzky

• Prietok vzduchu 30 m³/h — spoľahlivo odvedie teplo z rozvádzačov osadených tepelne namáhanou elektronikou.

• Stupeň krytia IP54 — chráni vnútorné komponenty pred vniknutím prachových častíc a vlhkosťou.

• Vonkajší rozmer 120 × 120 mm — štandardizovaný formát pre jednoduchú výmenu alebo novú montáž do výrezu 92 × 92 mm.

• Široký rozsah prevádzkových teplôt — garantovaný bezproblémový chod v náročných podmienkach od -10 °C až do +70 °C.

• Nízka hlučnosť 28 dB — tichá prevádzka, ktorá je ideálna aj pre inštalácie blízko trvalých pracovísk.

• Napájanie 230 V AC — priame pripojenie na sieťové napätie bez nutnosti inštalácie dodatočných transformátorov.

Stabilný výkon pre nepretržitú prevádzku

V náročnom priemyselnom prostredí je kladený maximálny dôraz na dlhodobú prevádzkyschopnosť a výkon bez nutnosti častých servisných zásahov. Ventilátor PTF 1000 disponuje optimalizovaným motorom s príkonom iba 14 W, čo sa v praxi prejavuje minimálnymi prevádzkovými nákladmi aj pri režime 24/7. Axiálne lopatky sú navrhnuté s ohľadom na maximálny ťah cez vloženú filtračnú vložku. V porovnaní s modelmi bez filtrácie zabezpečuje tento produkt čistý priechod vzduchu bez rizika zanesenia citlivej elektroniky vnútri skrine, pričom si zachováva excelentnú objemovú účinnosť a stabilitu prietoku.

Inovácie v praxi

Pri stavbe úplne nových rozvádzačov pre priemyselnú automatizáciu zabezpečuje ventilátor PTF 1000 bezpečný odvod tepla od napájacích zdrojov a PLC automatov. Samotná montáž prebieha veľmi rýchlo rýchlym zacvaknutím do presne pripraveného montážneho otvoru o rozmeroch 92 × 92 mm, čo výrazne šetrí čas montážnych čiat. V prípade upgradu existujúcich technológií slúži ako ideálna prevencia proti letným výpadkom tepla. Pre maximalizáciu obehu vzduchu dôrazne odporúčame kombinovať tento aktívny model s pasívnou výfukovou mriežkou PFI 1000 umiestnenou v hornej časti rozvádzača a celý proces zveriť riadeniu cez integrovaný termostat.

Pre koho je produkt určený

Tento model je nepostrádateľným komponentom pre výrobcov elektrických rozvádzačov, elektroprojektantov a inštalačných technikov, ktorí dimenzujú riadiace systémy pre priemysel a automatizáciu. Keďže ide o sieťové zariadenie, je pre jeho bezpečné zapojenie a inštaláciu do elektrického obvodu striktne vyžadovaná príslušná odborná elektrotechnická kvalifikácia (vyhláška 50/1978 Zb. resp. NV 194/2022 Zb.). Neoceniteľný je rovnako pre servisné a údržbové čaty vo výrobných podnikoch pri operatívnej výmene opotrebovaných ventilátorov, alebo pri dodatočnom dovybavovaní existujúcich skríň, u ktorých dochádza k prehrievaniu technologických uzlov.

Technické špecifikácie

• Napájanie: 230 V AC — Priame napojenie na fázové napätie, odpadá nutnosť inštalovať akýkoľvek dodatočný zdroj.

• Prietok vzduchu: 30 m³/h (41 m³/h voľný prietok bez filtra) — Rýchly a dostatočný výkon pre stredne veľké rozvádzačové skrine.

• Stupeň krytia: IP54 — Zabraňuje prieniku prachu a striekajúcej vody do vnútorného priestoru rozvádzača.

• Príkon: 14 W (13 W nominálny) — Nízka spotreba elektrickej energie pre ekonomický nepretržitý chod.

• Menovitý prúd: 0,08 A (0,07 A) — Štandardný odber zodpovedajúci danej kategórii komponentov.

• Hlučnosť: 30 dB(A) — Príjemne tichý chod, ktorý v prevádzke neruší a nenarúša normy pre pracovné prostredie.

• Prevádzková teplota: -10 °C až +70 °C — Vysoko spoľahlivá funkcia aj v nevykurovaných priestoroch či prehriatych výrobných prevádzkach.

• Vonkajšie rozmery: 120 × 120 × 59 mm.

• Montážny otvor: 92 × 92 mm — Bežný štandardizovaný výrez pre bezproblémovú integráciu do plechových aj plastových dvierok.

FAQ — Časté otázky zákazníkov

1. Je súčasťou dodávky aj filtračná vložka? Áno, ventilátor PTF 1000 je u nás dodávaný ako plne kompletná zostava vrátane už z výroby vloženého filtra. Zariadenie je ihneď po vybalení pripravené na samotnú montáž.

2. Aký veľký výrez potrebujem pripraviť do dverí rozvádzača? Pre vonkajší pohľadový rozmer mriežky 120 × 120 mm je potrebné vyrezať montážny otvor o rozmeroch presne 92 × 92 mm.

3. Môžem tento ventilátor použiť pre vonkajší rozvádzač na daždi? Z výroby deklarovaný stupeň krytia IP54 je síce dostatočný proti striekajúcej vode a zaneseniu prachom, pre vonkajšie inštalácie čeliace priamemu dažďu a UV žiareniu však odporúčame použiť prídavný nerezový alebo plastový prekryt (striešku).

4. Musím k ventilátoru pripojiť aj termostat? Nutný nie je, ventilátor technicky zvládne bežať trvale 24/7. Pre celkovú úsporu energie, radikálne zníženie hlučnosti v nečinnosti a reálne predĺženie životnosti ventilátora aj samotného filtra však veľmi odporúčame jeho zapojenie cez rozvádzačový spínací termostat.

5. Ako často musím čistiť alebo meniť filter? To závisí výhradne od reálnej prašnosti okolitého prostredia. Zatiaľ čo v čistých prevádzkach stačí vizuálna kontrola a vyklepanie 1× ročne, v náročných priemyselných prevádzkach alebo stolárňach odporúčame údržbu po 3 mesiacoch, aby sa neznížil prietok chladiaceho vzduchu.

6. Dá sa ventilátor otočiť, aby vzduch odsával von? Továrne je prístroj nastavený ako nasávací (vytvára v rozvádzači žiadúci mierny pretlak, aby sa prach nenasával cez netesnosti dvierok). Ak nevyhnutne potrebujete teplo aktívne odsávať, u väčšiny konštrukcií možno motor otočiť, štandardne to však neodporúčame práve kvôli narušeniu ochranného pretlaku.

7. Zvládne výmenu ventilátora aj bežný kutil? Nie. Keďže samotný motor pracuje s nebezpečným sieťovým napätím 230 V a je montovaný do elektrického rozvádzača, smie inštaláciu, zapojenie a revíziu vykonávať iba osoba s príslušnou platnou elektrotechnickou kvalifikáciou.
