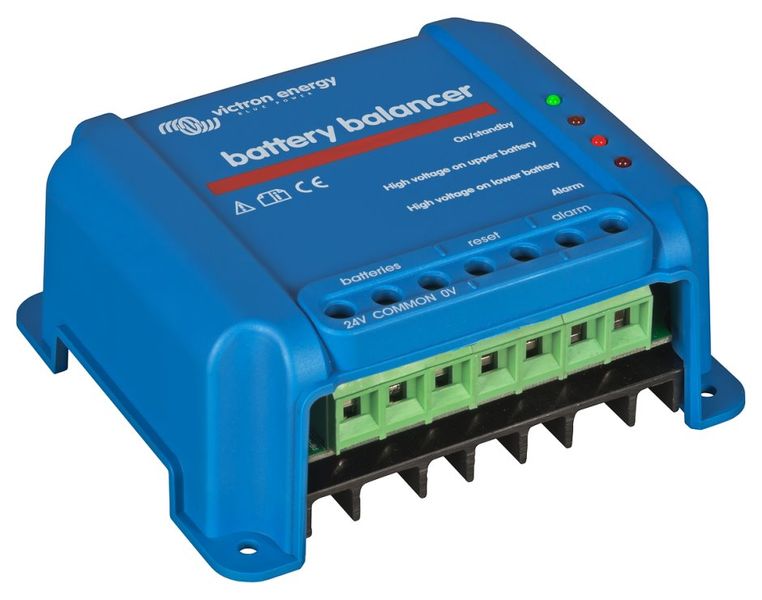

Victron batériový balancér Balancér, batériový, IP22, 24/48V systém

Balancér sleduje a vyrovnáva nabíjacie rozdiely batérií.

Životnosť batériového banku môže byť podstatne skrátená nabíjacou nevyváženosťou jednotlivých batérií. Ide o situáciu, keď máte sériovo alebo sériovo-paralelne radené 12 V batérie (nie iba paralelne!). V takom systéme jedna 12 V batéria s mierne vyšším vnútorným odporom môže spôsobiť nedobitie do plného stavu u paralelne radených batérií a prebíjanie u sériovo radených batérií. Nové batériové články alebo celé batérie radené do série majú takmer zhodné počiatočné vlastnosti. Ich drobné rozdiely sa vyrovnajú počas absorpčnej alebo equalizačnej fázy nabíjania. Veľké rozdiely však môžu viesť k nadmernému plynovaniu spôsobenému prebíjaním u viac nabitých batérií a nežiaducej sulfatácii menej nabitých batérií spôsobenej nedobitím do plného stavu.

Riešením je vyrovnané nabíjanie pomocou batériového balancéra. Ten vyrovnáva stav nabitia u dvoch do série zapojených 12 V batérií alebo niekoľkých paralelných radov sériovo zapojených batérií. Akonáhle u 24 V systému vzrastie nabíjacie napätie na viac než 27,3 V, batériový balancér sa aktivuje a porovnáva napätie u dvoch do série zapojených batérií. Balancér dokáže presmerovať prúd o veľkosti až 0,7 A z jednej batérie (alebo paralelne pripojených batérií) o vyššom napätí do druhej batérie. Výsledkom rozdielneho nabíjacieho prúdu je vzájomne zhodný stav konečného nabitia všetkých batérií.

Batériové balancéry je možné radiť aj paralelne u zložitejších systémov. U 48 V systému sa tak použijú celkom tri balancéry (pozri schémy).

Vysvetlenie LED indikátorov:
Zelená LED dióda: zariadenie je aktívne a namerané napätie je vyššie ako 27,3 V
Horná oranžová LED dióda: odchýlka napätia je väčšia ako 0,1 V
Dolná oranžová LED dióda: odchýlka napätia je väčšia ako 0,1 V
Červená LED dióda: spustenie alarmu ak je rozdiel medzi sledovanými batériami väčší ako 0,2 V. Alarm pretrváva až do stavu, keď bude rozdiel nižší ako 0,14 V alebo ak napätie systému neklesne na nižšiu hodnotu ako 26,6 V

Význam alarmového relé
Za štandardného stavu je otvorené (neaktívne). K jeho uzavretiu (aktivácii) dôjde, ak sa rozsvieti červená LED dióda, teda ak je rozdiel napätia medzi batériami vyšší ako 0,2 V. Akonáhle červená LED dióda zhasne, dôjde opäť k otvoreniu (deaktivácii) relé (pokles rozdielu napätia medzi batériami je menší než 0,14 V).

Reset alarmu
Vypnutie alarmu dosiahneme vzájomným prepojením výstupov označených ako RESET. To môže byť vykonané pomocou spínača.

Inštalácia

1. Batériový balancér (balancéry) musí byť nainštalované na dobre vetranom zvislom povrchu v blízkosti batérií (ale vzhľadom na možný vplyv plynov z batérií nie priamo nad nimi!)
2. Ak je to vyžadované, nainštalujte kabeláž alarmového kontaktu a kabeláž resetu.
3. Použite minimálne kabel dimenzie 0,75 mm² na pripojenie negatívneho, pozitívneho a stredného pólu (v tomto poradí!)

Balancér je pripravený na prevádzku. Ak napätie na ktorejkoľvek zo sledovaných batérií (stringu) vzrastie nad 27,3 V (počas nabíjania), zelená LED dióda sa rozsvieti, čo znamená, že balancér je aktivovaný. Ak za tejto situácie bude odchýlka batérií (stringov) väčšia ako 50 mV, začína aktívne balancovanie, teda kompenzácia rozdielu batérií (stringov). Ak odchýlka dosiahne 100 mV, aktivuje sa jedna z oranžových LED diód. Odchýlka väčšia ako 200 mV spustí alarmové relé. U sérioparalelného radenia batérií musí byť stredná prepojovacia kabeláž medzi paralelnými radami takej dimenzie, aby zvládla príslušný prúd, ak sa časť batérie odpojí.

ZÁKLADNÉ ŠPECIFIKÁCIE

Rozsah vstupného napätia: do 18 V na každú batériu, 36 V celkom
Úroveň napätia pre aktiváciu balancéra: 27,3 V ±1 %
Úroveň napätia pre deaktiváciu balancéra: 26,6 V ±1 %
Spotreba energie v deaktivovanom stave: 0,7 mA
Spotreba energie v aktivovanom stave: 50 mV
Maximálny balančný prúd: 0,7 A pri odchýlke 100 mV a viac
Napäťová odchýlka pre spustenie alarmu: 200 mV
Napäťová odchýlka pre vypnutie alarmu: 140 mV
Alarmové relé: 60 V/1 A, štandardne otvorené
Spôsob vypnutia alarmového relé: prepojenie dvoch výstupov označených ako RESET
Ochrana proti prehriatiu: áno
Rozsah prevádzkových teplôt: -30 až + 50 °C
Maximálna vlhkosť: až 95 % (nekondenzujúca)
Farba krytu: modrá (RAL 5012)
Pripájacie kontakty: 6 mm²/AWG10, pripevnenie skrutkami
Stupeň krytia: IP22
Hmotnosť: 0,4 kg
Rozmery: 113 x 100 x 47 mm
