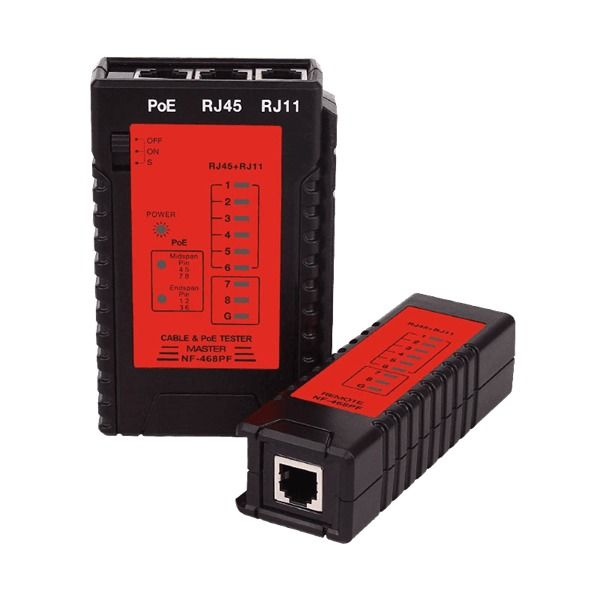

W-Star Tester WSNF468PF, tester POE napájania podľa 802.3af

Tester PoE napájania podľa normy 802.3af, testuje UTP káble. Kombinovaný tester UTP káblov, telefónnych káblov a káblov s PoE napájaním. Tester sa skladá z dvoch častí – generátora a vzdialenej jednotky. Generátor odosiela testovací signál do vzdialenej jednotky a zobrazí sa pomocou LED stav jednotlivých vodičov. Testovaný kábel UTP (konektor RJ45) alebo telefónny (konektor RJ11/12) sa pripojí do daného portu na generátore a druhý koniec kábla sa pripojí do rovnakého typu portu na vzdialenej jednotke. Tester sa zapne na generujúcej jednotke prepínačom do polohy ON alebo S (pomalší test). V prípade testovania UTP kábla blikajú LED na oboch jednotkách v rovnakom poradí 1 až 8. V prípade, že sa niektorá z LED diód nerozsvieti, ide o chybu, napr. môže byť zle nakrimpovaný konektor alebo môže byť UTP kábel poškodený. Ak svieti viac LED naraz, došlo ku skratu medzi žilami. Pri testovaní telefónneho kábla je postup rovnaký ako u UTP kábla s rozdielom, že ide o 4-žilový kábel.
