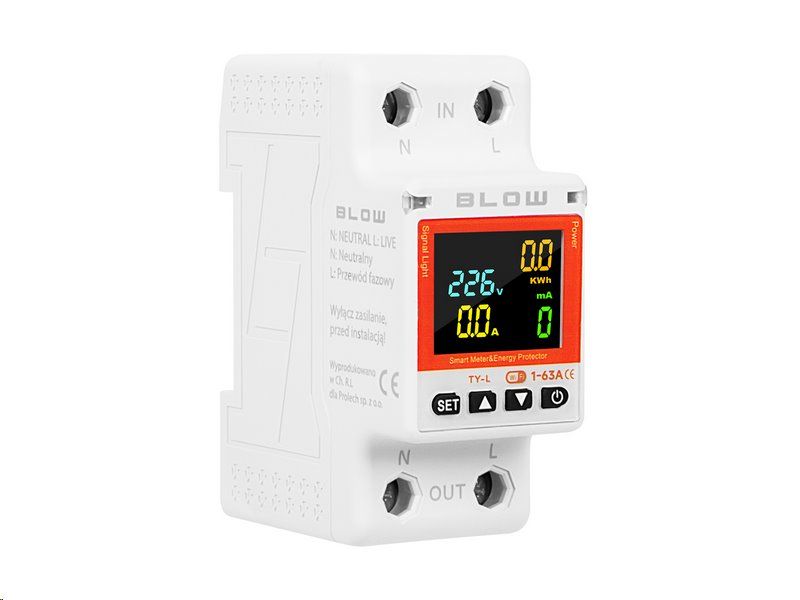

Wattmeter a merač spotreby elektrickej energie SMART na DIN lištu BLOW 72-106 90-300VAC, 1-63A

SMART Wi-Fi wattmeter na DIN lištu BLOW 72-106 — Detailný monitoring siete a riadenie do 63 A

Priemyselné meranie spotreby priamo vo vašom mobile

Správa moderných elektroinštalácií vyžaduje presné údaje. Meranie naslepo a dodatočné prekvapenia na faktúre za elektrinu predstavujú zbytočné riziko ako v domácnostiach, tak aj vo firemných prevádzkach. Strata kontroly nad reálnym odberom často vedie k lokálnemu preťažovaniu siete, neefektívnej prevádzke náročných spotrebičov alebo prehliadaniu nežiaducich energetických únikov.

Riešením je integrácia inteligentného merača priamo na štandardnú DIN lištu v hlavnom alebo podružnom rozvádzači. Model BLOW 72-106 zabezpečuje nepretržitý monitoring napätia, prúdu aj činného výkonu a prenáša nazbierané údaje prostredníctvom Wi-Fi siete do populárnych aplikácií Tuya Smart a Smart Life. Vyznačuje sa masívnym nastaviteľným prúdovým rozsahom 1–63 A, čo inštalačným technikom a správcom budov umožňuje bezpečne sledovať aj odpájať vysoko zaťažené okruhy na diaľku.

Kľúčové parametre a ich prínos v praxi

• Zaťažovacia kapacita až 63 A — umožňuje meranie a riadenie celých okruhov alebo energeticky náročných zariadení bez nutnosti stykačov navyše.

• Priama Wi-Fi komunikácia — zariadenie sa pripája priamo k domácemu routeru, nevyžaduje žiadnu ďalšiu Zigbee bránu ani hub.

• Ekosystém Tuya / Smart Life — bezproblémové prepojenie s najrozšírenejšou platformou pre inteligentnú domácnosť, dostupnou v slovenčine.

• Údaje v reálnom čase — okamžitá vizualizácia pretekajúceho prúdu a celkového výkonu zabezpečuje absolútny prehľad nad inštaláciou.

• Plánovanie a harmonogramy — možnosť nastaviť presné časovače pre automatické odpájanie či pripájanie obvodov.

• Ochrana proti krádeži energie — pokročilý monitoring spotreby na každej fáze odhalí neobvyklé odberové špičky.

• Oddelené parametre záťaže — bezpečné spínanie až 13 000 W pre odporovú záťaž a 6 000 W pre induktívne motory.

• Manuálny bypass — fyzické tlačidlo na prednom paneli umožňuje okamžité ručné sepnutie alebo rozpojenie relé.

Integrácia do rozvádzača a okamžitá vizualizácia

Fyzická montáž modulu prebieha štandardným nacvaknutím na nosnú lištu DIN TS-35. Vďaka kompaktným rozmerom 36 × 84 × 65 mm zaberá presne šírku dvoch štandardných ističových modulov (2M), takže nezaberie v rozvodnici zbytočne veľa miesta.

Akonáhle je zariadenie pod napätím, párovanie cez 2,4GHz Wi-Fi zaberie len niekoľko sekúnd. V mobilnej aplikácii sa okamžite otvorí štruktúrovaný dashboard, kde používateľ získa prístup k okamžitým aj historickým hodnotám spotreby, zobrazeným v prehľadných grafoch.

Výkon dimenzovaný pre náročné záťaže

Vnútorné relé modulu BLOW 72-106 spoľahlivo pracuje v širokom napäťovom rozpätí 90–300 V AC, čo pokrýva ako štandardnú distribučnú sieť, tak prípadné výraznejšie výkyvy. Zásadnou technologickou výhodou je schopnosť spracovať extrémne prúdy a špecifikovať limity podľa charakteru spotrebiča.

Pre odporové záťaže, ako sú vykurovacie špirály, priamotopy alebo elektrické bojlery, zvládne zariadenie obslúžiť príkon až 13 000 W. Pri induktívnych záťažiach a asynchrónnych elektromotoroch garantuje relé bezpečné spínanie s limitom 6 000 W, čím s rezervou pokrýva bežné rezidenčné tepelné čerpadlá aj dielenské kompresory.

Scenáre inteligentného riadenia v praxi

V rezidenčnom sektore slúži merač ako hlavná brána pre automatické odpojenie zásuvkových okruhov pri zakódovaní alarmu alebo odchode na dovolenku. Eliminujete tak celkovú stand-by spotrebu spotrebičov a výrazne znižujete riziko elektro-požiaru.

V B2B sektore alebo u prenajímaných komerčných priestorov správca ocení precízny monitoring limitov a prevenciu preťaženia. Pri detekcii neštandardnej energetickej špičky systém okamžite odošle push notifikáciu na mobil a dokáže kritický okruh preventívne odpojiť, skôr než dôjde k vybaveniu hlavného ističa.

Pre koho je produkt určený

Elektrikári a systémoví integrátori

Inteligentný wattmeter BLOW predstavuje vysoko funkčný prvok pri návrhu moderných inteligentných rozvádzačov v novostavbách aj pri modernizácii (retrofite) existujúcich elektroinštalácií. Vďaka obrovskej prúdovej priepustnosti až 63 A a spínacej kapacite 13 000 W (odporová záťaž) nevyžaduje v mnohých prípadoch zapojenie dodatočných výkonových stykačov. To pre technika znamená rýchlejšiu montáž, menej rizikových spojov a úsporu miesta na DIN lište, kde modul zaberá len 2 pozície (šírka 36 mm).

• Príklad z praxe 1: Segmentácia elektroinštalácie v rodinnom dome. Integrátor nasadí tieto moduly na kľúčové okruhy (napr. oddelene pre 1. NP, 2. NP a exteriér). Zákazník získa absolútny prehľad o tokoch energie a možnosť centrálne odstaviť nepotrebné okruhy pri odchode na dovolenku.

• Príklad z praxe 2: V B2B a priemyselnom prostredí možno modul využiť pre izolovaný dohľad nad jednofázovým výrobným strojom (napr. kompresorom alebo baliacou linkou). Technik napojí wattmeter na príslušný fázový okruh a vedenie podniku získa presné údaje o TCO (celkových nákladoch na vlastníctvo) daného stroja, bez nutnosti zasahovať do centrálneho elektromera celej haly.

Správcovia budov a facility management

Pre prenajímateľov komerčných priestorov a správcov nehnuteľností rieši toto zariadenie chronický problém s rozúčtovaním nákladov za spotrebovanú elektrickú energiu. Poskytuje mimoriadne efektívne a nízkonákladové riešenie pre podružné meranie, pri ktorom sú údaje vizualizované v čase a dostupné na diaľku bez nutnosti fyzických výjazdov a ručného opisovania stavov.

• Príklad z praxe 1: Meranie v prenajímaných garážach či pivničných kójach. Ak si nájomník v garáži nabíja elektromobil alebo používa energeticky náročné zváracie agregáty, správca má v aplikácii presný report odberu v kWh za zvolené obdobie a môže energiu spravodlivo a presne fakturovať.

• Príklad z praxe 2: Správa zdieľaných dielní (makerspace) alebo prenajímaných kancelárskych buniek napojených na jedny hlavné hodiny. Facility manažér navyše môže nastaviť bezpečnostný limit (napr. upozornenie pri prekročení 16 A), čím preventívne zabráni výpadku hlavného ističa budovy vplyvom neukázneného nájomníka.

Používatelia inteligentných domácností (DIY) a technologickí nadšenci

Pre majiteľov domov, ktorí budujú svoj ekosystém na platformách Tuya Smart alebo Smart Life, ide o kľúčový nástroj pre dátovú analytiku a tvorbu pokročilých automatizácií. Priama spätná väzba o spotrebe pomáha meniť používateľské návyky a dosahovať okamžité úspory. (Upozornenie: Fyzickú montáž do rozvádzača musí vždy vykonávať osoba s príslušnou elektrotechnickou kvalifikáciou podľa platnej legislatívy).

• Príklad z praxe 1: Optimalizácia ohrevu úžitkovej vody. Používateľ vytvorí v aplikácii scenár, ktorý sepne vykurovaciu špirálu bojlera iba v hodinách s najnižšími spotovými cenami na trhu (ak má dynamický tarif), prípadne vo chvíli, keď jeho inteligentný striedač domácej fotovoltaickej elektrárne (FVE) reportuje prebytky výkonu.

• Príklad z praxe 2: Meranie a časové plánovanie bazénovej technológie. Majiteľ pripojí cez modul filtráciu alebo jednofázové tepelné čerpadlo. Namiesto chodu naslepo si vytvorí inteligentný časový harmonogram a v grafoch jasne vidí, koľko ho prevádzka bazénu reálne stojí za jeden letný mesiac. V prípade poruchy čerpadla (napr. zadretia motora) aplikácia okamžite ukáže skokový nárast odberu a modul môže okruh automaticky odpojiť, skôr než dôjde k poškodeniu.

Technické špecifikácie

• Počet pólov: 2P + N (N odpojené) — Modul pre štandardné jednofázové zapojenie v rozvádzači.

• Prevádzkové napätie: 90–300 V AC — Zvláda štandardnú sieť 230 V aj prípadné výrazné výkyvy a prepätia v distribučnej sústave.

• Prúdový rozsah: 1–63 A — Obrovská rezerva pre meranie a spínanie celých okruhov či hlavných prívodov podružných rozvádzačov.

• Menovitá záťaž (odporová): <13 000 W — Hodnota určená pre vykurovacie telesá, osvetlenie a bežné zásuvkové okruhy.

• Menovitá záťaž (induktívna): <6 000 W — Dimenzované pre elektromotory, čerpadlá a spotrebiče s vysokým nábehovým prúdom.

• Komunikačný protokol: Wi-Fi (2,4 GHz) — Bezdrôtový prenos údajov do aplikácie bez nutnosti prídavnej kabeláže alebo dátových zberníc.

• Podporované aplikácie: Tuya Smart / Smart Life — Priama integrácia do najväčšej smart home platformy na trhu.

• Spôsob ovládania: Rotačný/Mobilná aplikácia + Manuálne tlačidlo — Okruh možno vždy prepnúť priamo v rozvádzači aj v prípade výpadku siete.

• Pracovná teplota: -40 °C až 100 °C — Vysoko nadštandardná teplotná odolnosť chráni komponentu aj v zle vetraných priemyselných skriniach.

• Rozmery (Š × V × H): 36 × 84 × 65 mm — Modul zaberá štandardnú šírku 2 DIN modulov (2M).

• Hmotnosť: 170 g



FAQ — Časté otázky zákazníkov

1. Môžem merač nainštalovať a zapojiť sám? Zariadenie sa inštaluje priamo do elektrického rozvádzača a pracuje so sieťovým napätím 230 V. Inštaláciu musí vždy vykonávať iba kvalifikovaný elektrikár s platným oprávnením podľa aktuálnej vyhlášky.

2. Potrebujem na prevádzku wattmetra komunikačnú bránu (hub)? Nie. Zariadenie komunikuje priamo s vaším domácim či firemným Wi-Fi routerom v pásme 2,4 GHz. Prepojenie s aplikáciou Tuya je tak veľmi priamočiare.

3. Ukladá aplikácia históriu merania? Áno, ekosystémy Tuya Smart a Smart Life vizualizujú údaje do prehľadných grafov a ukladajú históriu spotreby v čase (po dňoch, mesiacoch), čo umožňuje spätnú analýzu a výpočet nákladov.

4. Čo sa stane s okruhom, keď vypadne domáca Wi-Fi sieť? Zariadenie naďalej meria spotrebu a udržiava relé v poslednom nastavenom stave. Merač zostáva plne priepustný (alebo rozpojený) a možno ho ovládať manuálnym tlačidlom na čelnom paneli. Po obnovení Wi-Fi sa údaje dosynchronizujú.

5. Zvládne relé spínať bežné tepelné čerpadlo? Áno, vnútorné kontakty sú pre zariadenia s induktívnou záťažou (elektromotory, kompresory) dimenzované na záťaž až 6 000 W, čo je pre väčšinu jednofázových tepelných čerpadiel dostatočné.
