Zásuvkový termostat s časovým spínačom KT3100

Súbežná funkcia časovača a termostatu je nefunkčná!
Zariadenie je kombináciou zásuvkového termostatu a časového spínača, pričom funkcia termostatu zostáva zachovaná aj pri použití časového spínača. Časovač je možné nastaviť pre cyklickú prevádzku alebo jednorazové zapnutie či vypnutie, popr. jednorazové zapnutie alebo vypnutie s oneskorením. Prevádzka je možná aj bez využitia časovača.

Špecifikácia:
Napájanie100–250VAC 50Hz
Zaťaženie 16A (3680W)
Odber v pokoji 0,01mA
Odber pri zopnutom relé 0,02mA
Teplotný rozsah termostatu: –40°C~120°C
Presnosť ±1°C
Rozlíšenie: 0,1°C
Časové rozlíšenie: 1minúta
Maximálny nastaviteľný časový úsek: 99hod 59min
Maximálna odchýlka: 10minút/100hod
Možnosť inverznej prevádzky – režim kúrenia alebo chladenia
Externý teplotný snímač s káblom 1,8m

Pokiaľ podmienka teploty nie je splnená a dobehol časovač, kontakt sa rozopne.
Pokiaľ podmienka teploty je splnená a časovač ešte nedobehol, kontakt sa taktiež rozopne.

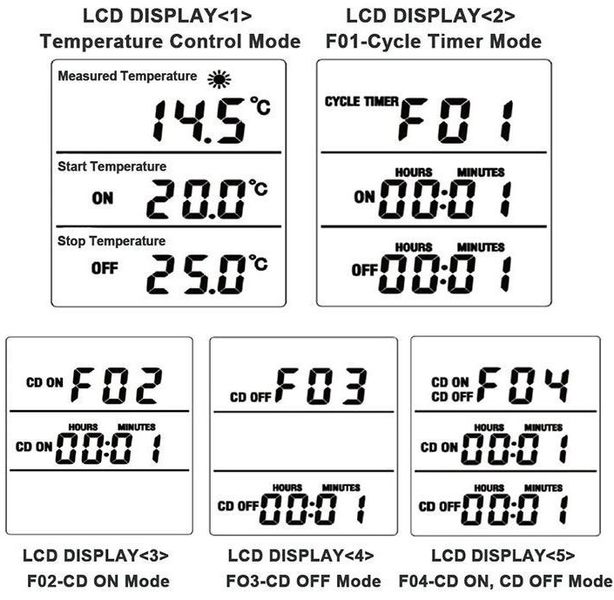

Režimy nastavenia:
Režimy nastavenia je možné postupne aktivovať tlačidlom MODE
1. Režim termostatu bez časového programovania:
Tlačidlami SET a následne DOWN a UP je možné nastaviť teplotu pre zapnutie a vypnutie, pričom pod –10°C a nad 100°C je možné nastaviť s rozlíšením 1°C
2: F01 Režim cyklického zapínania a vypínania:
Je možné nastaviť dobu zopnutia a vypnutia termostatu. Nastavujú sa časové úseky, nie reálne časy. Zapínanie a vypínanie sa cyklicky opakuje.
3: F02 Režim oneskoreného zapnutia:
Je možné nastaviť oneskorenie zapnutia v intervale 1min-99hod 59min
4: F03 Režim oneskoreného vypnutia:
Je možné nastaviť oneskorenie vypnutia v intervale 1min-99hod 59min
5: F04 Režim jednorazového zapnutia a vypnutia
Je možné nastaviť časy, po ktorých má dôjsť k zopnutiu a vypnutiu termostatu. Po uplynutí cyklu zostane termostat v predvolenom nastavení

Návod na použitie:
1) Zasuňte termostat do zásuvky. Termostat je teraz v režime bez časového programovania a na displeji je zobrazený údaj o reálnej teplote a nastavených teplotách zapnutia a vypnutia (prednastavené ON 20°C a OFF 25°C). Krátkym stlačením tlačidla SET je možné vstúpiť do módu úpravy teploty ON a OFF. Tieto je možné meniť tlačidlami UP a DOWN. Pokiaľ je nastavená teplota ON nižšia ako OFF, bliká nad údajom reálnej teploty symbol slniečka a termostat je v režime vykurovania. V opačnom prípade je termostat v režime chladenia a na displeji bliká vločka. Po ukončení nastavenia potvrďte krátkym stlačením tlačidla MODE. Dlhým stlačením tlačidla SET (5s) je možné zmeniť °C na °F.
2) Krátkym stlačením tlačidla MODE je možné aktivovať časový spínač s režimami F01, F02, F03 a F04 (popísané vyššie). Tlačidlami SET, UP a DOWN je možné nastaviť časy zapnutia a vypnutia.
3) Dlhým stlačením tlačidla MODE (2s) v príslušnom režime F01-F04 je možné aktivovať funkciu časovača. Potom bude na displeji blikať údaj ON alebo OFF podľa toho, v akom časovom úseku sa termostat práve nachádza. Zopnutý stav indikuje taktiež modrá LED dióda.
4) Funkcia termostatu je zachovaná aj v režime časovania.
