az340 - ZSFZ40101000.1 /3957x2 Zásuvková skriňa závesná IP54 istená s chráničom 40/4/003-A

az340 - ZSFZ40101000.1 /3957x2 Závesný rozvádzač IP54 istený s chráničom 40/4/003-A

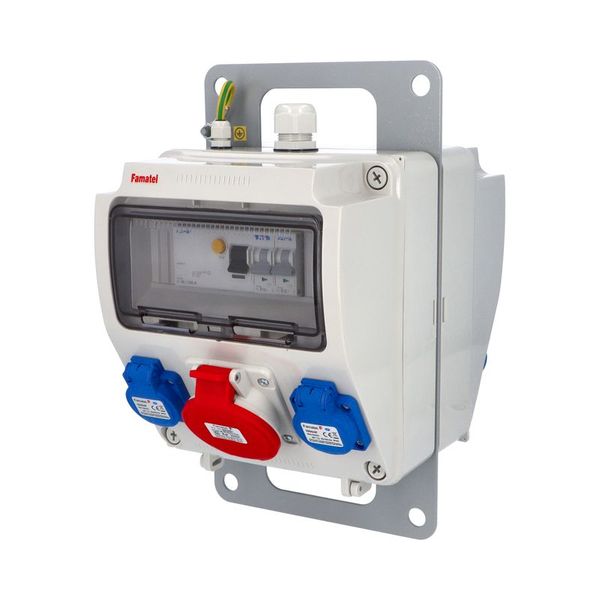

Závesný zásuvkový rozvádzač FAMATEL az340-ZSFZ40101000.1 /3957x2 IP54 istený s chráničom 40/4/003-A, zásuvky 4x230V/16A (s ochranným kolíkom podľa STN), 1x400V/16A/5pól, 1x400V/32A/5pól

• Istenie EATON 10kA: 2xPL7-B16/1, 1xPL7-B16/3, 1xPL7-B16/3, PF7-40/4/003-A na vstupe (citlivosť na reziduálny prúd 30mA)
• Použité puzdrá: 2x 3957 - celkovo k dispozícii 18 mod. miest, rozmery: 245x215x155mm, plastové, materiál ABS, polykarbonátové okienko, IK08, skúška žeravou slučkou 650°C, bezhalogénové a UV odolné, montáž na povrch, farba: svetlošedá, rozsah teplôt -25°C + 85°C,
• Aplikované normy: IEC 61439-3 (Rozvádzače nízkeho napätia - Časť 3: Rozvodnice určené na prevádzku laikmi (DBO)
• Zásuvky na 230V/16A s ochranným kolíkom podľa STN
• PE svorkovnica súčasťou (12x16mm2), N svorkovnica súčasťou (12x16mm2)
• Hladké steny (bez prolisov) horná doska s vývodkou M25 a M12 (pre CYKY 5x6; 4x10; 5x10 => M25; pre H07V-K 16 => M12)

• Dodané so sprievodnou dokumentáciou: štítkom rozvádzača, návodom na obsluhu a montáž, krycím listom (charakteristiky rozhrania), protokolom o kusovej skúške, ES vyhlásením o zhode, schémou zapojenia a skúškou oteplenia pre rozvádzače nízkeho napätia.

TECHNICKÉ ŠPECIFIKÁCIE:

• Menovitý prúd: 40 A
• Menovité napätie: 400 V
• Stupeň ochrany krytom: IP54
• Počet zásuviek 230V/16A s kolíkom: 4 ks
• Počet zásuviek 16A/400V/5pól: 1 ks
• Počet zásuviek 32A/400V/5pól: 1 ks
• S prúdovým chráničom Irez=30mA: Áno
• Istenie a ochranné prístroje: 10kA
• Spôsob inštalácie: Závesný
• Vývodka: M25 a M12
• Počet modulových miest: 18
