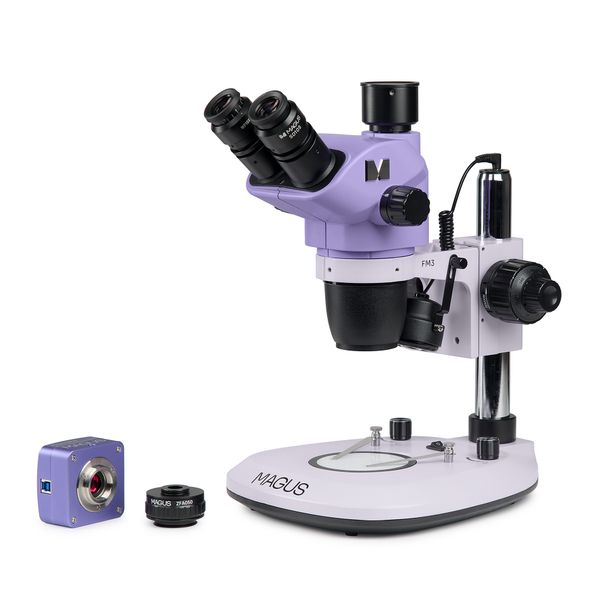

Digitální stereo mikroskop MAGUS Stereo D8T BASE

Stereomikroskop s Greenoughovou optickou konštrukciou poskytuje presné detaily topografie povrchu bez straty priestorovej orientácie, čím zabezpečuje veľkú hĺbku ostrosti pri pozorovaní trojrozmerných objektov.
Mikroskop plynule mení zväčšenie s faktorom 8,4 v rozsahu od 6,5x do 55x pri zachovaní pracovnej vzdialenosti 105 mm. Obsahuje vstavanú osvetľovaciu sústavu na pozorovanie v prechádzajúcom a odrazenom svetle na štúdium priehľadných a nepriehľadných objektov. Mikroskop umožňuje inštaláciu príslušenstva pre polarizované svetlo a tmavé pole.
Fotoaparát v digitálnom mikroskope umožňuje zaznamenávať proces pozorovania aj jeho priebežné a konečné výsledky. Snímač s rozlíšením 20 Mpx poskytuje požadované rozlíšenie stereomikroskopu. Snímač 1/1,8" s 0,5x adaptérom zobrazuje na obrazovke počítača zorné pole 22x16,55 mm pri najmenšom zväčšení mikroskopu.
Mikroskop sa používa pri reštaurovaní, montáži a kontrole kvality a tiež v zoológii a botanike.

Digitálny fotoaparát

Nízkorozpočtový fotoaparát MAGUS CBF12 je vhodný na prevádzku v celom rozsahu zväčšenia objektívu mikroskopu, od 0,65x do 5,5x.
Veľkosť snímača je 1/1,8". Preto je digitálny mikroskop vybavený adaptérom 0,5x na zväčšenie zorného poľa na obrazovke.
20 Mpx snímač vytvára realistický obraz v rozlíšení 5120x3840 px. Pri tomto rozlíšení je snímková frekvencia 20 snímok za sekundu, čo je dostatočné na jemné doladenie zaostrenia mikroskopu.
Pri rozlíšení 2560x1920 px sa počet snímok zvýši na 45 snímok/s. Prechody medzi snímkami sú plynulejšie a fotoaparát zachytáva drobné pohyby objektu.
Rozhranie USB 3.0 poskytuje desaťkrát rýchlejší prenos dát ako rozhranie USB 2.0.

Hlava mikroskopu

Trinokulárna hlava je otočná o 360° a možno ju uzamknúť v ľubovoľnej polohe. Digitálny fotoaparát sa inštaluje do trinokulárneho tubusu pomocou adaptéra typu C-mount.
Dráha svetla sa nemení. Pomer rozdelenia je pevne stanovený: 80 % do okuláru a 20 % do trinokulárneho tubusu. Používateľ sleduje obraz v okulároch a súčasne na obrazovke.
Základná konfigurácia obsahuje okuláre 10x/22 mm s dioptrickou korekciou a dlhým očným reliéfom na prácu s okuliarmi.

Objektív so zoomom

Objektív umožňuje plynulú zmenu zväčšenia až na 8,4-násobné bez straty ostrosti pri zachovaní veľkej pracovnej vzdialenosti 105 mm. Mikroskop vytvára vzpriamený (nie prevrátený) trojrozmerný obraz. Pomocné objektívy menia rozsah zväčšenia, zorné pole a pracovnú vzdialenosť mikroskopu.

Mechanizmus zaostrovania

Koaxiálne gombíky na hrubé a jemné zaostrenie sú umiestnené na oboch stranách stojana. Jemné zaostrovanie uľahčuje nastavenie mikroskopu pri použití zväčšenia nad 40x. Tuhosť hrubého zaostrenia je nastaviteľná.

Doska pracovného stolíka

V závislosti od vzorky sa zvolí matný sklenený alebo čiernobiely stolík. Matný sklenený stolík zabezpečuje rovnomerné osvetlenie a optimálny rozptyl svetla pri pozorovaní priehľadných a priesvitných objektov. Čiernobiely stolík sa volí na pozorovanie nepriehľadných objektov na kontrastnom pozadí: čierna strana pre svetlé objekty a biela strana pre tmavé objekty.

Zdroje svetla

Mikroskop je vybavený 3 W LED osvetľovačom prechádzajúceho svetla a 3 W LED osvetľovačom odrazeného svetla. Životnosť LED diód je 50 000 hodín.

Príslušenstvo

K mikroskopu je k dispozícii široká škála príslušenstva.
Okuláre a pomocné objektívy rozširujú rozsah zväčšenia mikroskopu.
Digitálne fotoaparáty prenášajú obraz z mikroskopu na monitor.
Adaptéry pre montáž typu C pripájajú fotoaparát k mikroskopu. Zväčšenie adaptéra sa volí tak, aby zodpovedalo veľkosti snímača fotoaparátu.
Na meranie vzoriek sa používajú kalibračné sklíčka. Hodnota stupnice na kalibračnom sklíčku stereomikroskopov je 0,1 mm.
Na štúdium anizotropných vzoriek sa používa sada polarizátor/analyzátor.
Kondenzátor v tmavom poli s klipom na drahokamy umožňuje študovať drahokamy a polodrahokamy.
Na osvetlenie pracovného priestoru v odrazenom svetle bez tieňov sa používa prstencové svetlo.
Prstencové svetlo s polarizátorom odstraňuje odlesky z obrazu leštených kovových povrchov.
Mechanický stolík umožňuje plynulý pohyb vzoriek bez trhania pozdĺž dvoch osí a ponúka používateľovi ďalšie pohodlie pri použití zväčšenia nad 20x.
Na jemné doladenie osvetlenia v pracovnej oblasti sa používa prstencové svetlo so sektorovým ovládaním a svetlo na husom krku. Svetlo je vystavené pod zvoleným uhlom, čím sa vytvoria svetelné tiene potrebné na pozorovanie, zatiaľ čo určitá časť vzorky zostáva osvetlená.
Univerzálne stojany umožňujú zväčšiť pracovnú plochu, a tým vám dávajú väčšiu voľnosť pri voľbe polohy hlavy mikroskopu nad pracoviskom.

Vlastnosti mikroskopu:

• Objektív so zoomom umožňuje plynulú zmenu zväčšenia bez straty ostrosti: pomer zoomu 8,4:1
• 360° otočná trinokulárna hlava s vertikálnym tubusom na upevnenie digitálneho fotoaparátu
• Výhody Greenoughovej optickej konštrukcie: veľká hĺbka ostrosti, 3D vizualizácia s vysokým rozlíšením, kompaktný dizajn a priaznivá cena
• LED diódy s vysielaným (3 W) a odrazeným (3 W) svetlom s dlhou životnosťou
• Široká škála kompatibilného voliteľného príslušenstva

Funkcie fotoaparátu:

• Nízkorozpočtový fotoaparát je vybavený 20 Mpx snímačom CMOS Aptina na pozorovanie v jasnom poli
• 20 snímok za sekundu pri rozlíšení 5120x3840 px je dostatočné na úpravu zaostrenia
• 45 snímok/s pri rozlíšení 2560x1920 px na ukážky v učebni
• Rozhranie USB 3.0 na rýchly prenos dát bez trhania a oneskorenia
• Softvér s funkciami fotografovania, záznamu videa, strihu, zobrazenia na externom monitore a lineárneho a uhlového merania

Balenie:

• Digitálny fotoaparát MAGUS CBF12 (digitálny fotoaparát, kábel USB, pamäťové zariadenie s ovládačmi a softvérom, návod na použitie a záručný list)
• Základňa so vstavaným zdrojom prechádzajúceho svetla, vstavaným napájacím zdrojom a stojanom so zaostrovacím mechanizmom
• Hlava mikroskopu – časť objektívu a okulárové tubusy
• Okulár 10х/22 mm s očným reliéfom a dioptrickou korekciou (2 ks)
• Adaptér typu C-mount 0,5x
• Čiernobiela doska
• Matná sklenená doska
• Osvetľovacia sústava na pozorovanie v šikmo dopadajúcom odrazenom svetle
• Napájací kábel mikroskopu
• Protiprachový kryt
• Návod na použitie a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 15х/16 mm okulár (2 ks)
• 20х/12 mm okulár (2 ks)
• 25х/9 mm okulár (2 ks)
• 30х/8 mm okulár (2 ks)
• Pomocný objektív 0,5x
• Pomocný objektív 1,5x
• Pomocný objektív 2x
• Adaptér typu C-mount 1x
• Sada polarizátora/analyzátora
• Kondenzor na pozorovanie v tmavom poli
• Prstencové svetlo
• Prstencové svetlo s polarizátorom
• Prstencové svetlo so sektorovým ovládaním
• Dvojité svetlo na husom krku
• Mechanický pracovný stolík
• Univerzálny stojan so zaostrovacím mechanizmom
• Klip na drahokam
• Monitor a digitálna kamera s rozhraním HDMI
• Kalibračné sklíčko
