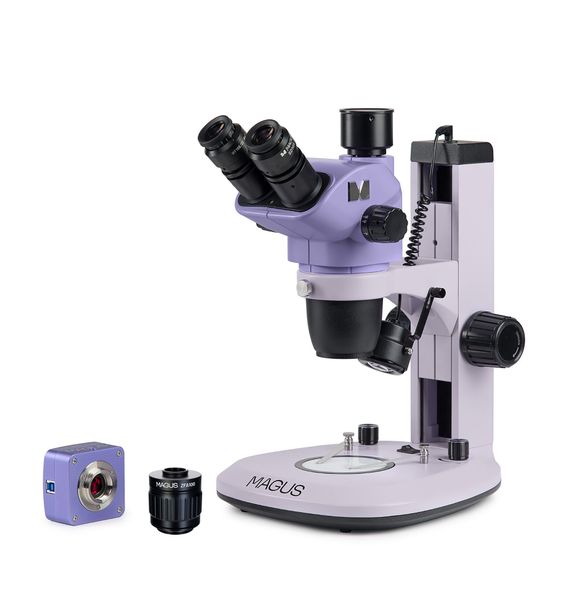

Digitálny stereo mikroskop MAGUS Stereo D7T PLUS

Stereomikroskop s Greenoughovou optickou konštrukciou poskytuje presné detaily topografie povrchu bez straty priestorovej orientácie, zaisťuje veľkú hĺbku ostrosti pri pozorovaní trojrozmerných objektov.
Mikroskop plynule mení zväčšenie s faktorom 6,7 v rozsahu od 6,7x do 45x pri zachovaní pracovnej vzdialenosti 105 mm. Obsahuje vstavanú osvetľovaciu sústavu na pozorovanie v prechádzajúcom a odrazenom svetle na štúdium priehľadných a nepriehľadných objektov. Mikroskop umožňuje inštaláciu príslušenstva pre polarizované svetlo a tmavé pole.
Fotoaparát v digitálnom mikroskope umožňuje zaznamenávať proces pozorovania aj jeho priebežné a konečné výsledky. Snímač s rozlíšením 20 Mpx poskytuje požadované rozlíšenie stereomikroskopu. Snímač 1" s adaptérom 1x zobrazí na obrazovke počítača pri najmenšom zväčšení mikroskopu zorné pole 19,5x13,1 mm.
Mikroskop sa používa pri reštaurovaní, montáži a kontrole kvality a tiež v zoológii a botanike.

Digitálny fotoaparát

Digitálny fotoaparát MAGUS CDF70 sa vyznačuje nízkou hladinou šumu a vysokou citlivosťou na svetlo. Fotoaparát je vhodný na prevádzku v celom rozsahu zväčšenia objektívu mikroskopu, teda od 0,67x do 4,5x.
Veľkosť snímača je 1". Preto sa na montáž fotoaparátu na mikroskop používa adaptér 1x typu C-mount. Pri takomto snímači má 1x adaptér "zobraziť čo najväčšie zorné pole bez skreslenia".
20 Mpx snímač vytvára realistický obraz v rozlíšení 5440x3648 px. Pri tomto rozlíšení je snímková frekvencia 20 snímok za sekundu, čo je dostatočné na jemné doladenie zaostrenia mikroskopu.
Pri rozlíšení 2736x1824 px a 1824x1216 px sa rýchlosť zvýši na 48 snímok za sekundu, resp. 58 snímok za sekundu. Prechody medzi snímkami sú plynulejšie a fotoaparát zachytáva drobné pohyby objektu. Tieto režimy sú vhodné na demonštrácie v triede, záznam videa a pozorovanie pohybujúcich sa objektov.
Rozhranie USB 3.0 poskytuje desaťkrát rýchlejší prenos dát ako rozhranie USB 2.0.

Hlava mikroskopu

Trinokulárna hlava je otočná o 360° a možno ju uzamknúť v ľubovoľnej polohe. Digitálny fotoaparát sa inštaluje do trinokulárneho tubusu pomocou adaptéra typu C-mount.
Dráha svetla sa nemení. Pomer rozdelenia je pevne stanovený: 80 % do okuláru a 20 % do trinokulárneho tubusu. Používateľ sleduje obraz v okulároch a súčasne na obrazovke.
Základná konfigurácia obsahuje okuláre 10x/22 mm s dioptrickou korekciou a dlhým očným reliéfom na prácu s okuliarmi.

Objektív so zoomom

Objektív umožňuje plynulú zmenu zväčšenia až na 6,7-násobné bez straty ostrosti pri zachovaní veľkej pracovnej vzdialenosti 105 mm. Mikroskop vytvára vzpriamený (nie prevrátený) trojrozmerný obraz. Pomocné objektívy menia rozsah zväčšenia, zorné pole a pracovnú vzdialenosť mikroskopu.

Mechanizmus zaostrovania

Gombíky na hrubé zaostrovanie sú umiestnené na oboch stranách stojana. Tuhosť hrubého zaostrenia je nastaviteľná.

Doska pracovného stolíka

V závislosti od vzorky sa zvolí matná sklenená alebo čiernobiela doska. Matná sklenená doska zaisťuje rovnomerné osvetlenie a optimálny rozptyl svetla pri pozorovaní priehľadných a priesvitných objektov. Čiernobiela doska sa volí na pozorovanie nepriehľadných objektov na kontrastnom pozadí: čierna strana pre svetlé objekty a biela strana pre tmavé objekty.

Zdroje svetla

Mikroskop je vybavený 3 W LED osvetľovačom prechádzajúceho svetla a 3 W LED osvetľovačom odrazeného svetla. Životnosť LED diód je 50 000 hodín.

Príslušenstvo

K mikroskopu je k dispozícii široká škála príslušenstva.
Okuláre a pomocné objektívy rozširujú rozsah zväčšenia mikroskopu.
Digitálne fotoaparáty prenášajú obraz z mikroskopu na monitor.
Adaptéry na montáž typu C pripájajú fotoaparát k mikroskopu. Zväčšenie adaptéra sa volí tak, aby zodpovedalo veľkosti snímača fotoaparátu.
Na meranie vzoriek sa používajú kalibračné sklíčka. Hodnota stupnice na kalibračnom sklíčku stereomikroskopov je 0,1 mm.
Na štúdium anizotropných vzoriek sa používa sada polarizátor/analyzátor.
Kondenzátor v tmavom poli s klipom na drahokamy umožňuje študovať drahokamy a polodrahokamy.
Na osvetlenie pracovného priestoru v odrazenom svetle bez tieňov sa používa prstencové svetlo.
Prstencové svetlo s polarizátorom odstraňuje odlesky z obrazu leštených kovových povrchov.
Mechanický stolík umožňuje plynulý pohyb vzoriek bez trhania pozdĺž dvoch osí a ponúka používateľovi ďalšie pohodlie pri použití zväčšenia nad 20x.
Na jemné doladenie osvetlenia v pracovnej oblasti sa používa prstencové svetlo so sektorovým ovládaním a svetlo na husom krku. Svetlo je vystavené pod zvoleným uhlom, čím sa vytvoria svetelné tiene potrebné na pozorovanie, zatiaľ čo určitá časť vzorky zostáva osvetlená.
Univerzálne stojany umožňujú zväčšiť pracovnú plochu, a tým vám dávajú väčšiu voľnosť pri voľbe polohy hlavy mikroskopu nad pracoviskom.

Vlastnosti mikroskopu:

• Objektív so zoomom umožňuje plynulú zmenu zväčšenia bez straty ostrosti: pomer zoomu 6,7:1
• 360° otočná trinokulárna hlava s vertikálnym tubusom na upevnenie digitálneho fotoaparátu
• Výhody Greenoughovej optickej konštrukcie: veľká hĺbka ostrosti, 3D vizualizácia s vysokým rozlíšením, kompaktný dizajn a priaznivá cena.
• LED diódy s vysielaným (3 W) a odrazeným (3 W) svetlom s dlhou životnosťou
• Široká škála kompatibilného voliteľného príslušenstva

Funkcie fotoaparátu:

• Fotoaparát má 1" snímač a rozlíšenie 5440x3648, ktoré poskytujú vysoko detailné snímky bez šumu na pozadí pri plnom rozsahu zväčšenia objektívu mikroskopu
• 20 snímok za sekundu pri rozlíšení 5440x3648 px je dostatočné na úpravu zaostrenia
• 48 snímok za sekundu a 58 snímok za sekundu pri rozlíšení 2736x1824 px a 1824x1216 px – na demonštrácie v triede, pozorovanie pohybujúcich sa objektov a nahrávanie videa
• Farebný snímač CMOS SONY Exmor s podsvietením poskytuje nízku úroveň šumu a vysokú citlivosť na svetlo aj za zlých svetelných podmienok: jasnejšie, čistejšie a farebne sýtejšie snímky
• Rozhranie USB 3.0 na rýchly prenos dát bez trhania a oneskorenia
• Softvér ponúka funkcie na fotografovanie, záznam videa, úpravy, zobrazenie na externom monitore a lineárne a uhlové meranie

Balenie:

• Digitálny fotoaparát MAGUS CDF70 (digitálny fotoaparát, kábel USB, pamäťové zariadenie s ovládačmi a softvérom, návod na použitie a záručný list)
• Základňa so vstavaným zdrojom prechádzajúceho svetla, vstavaným napájacím zdrojom a stojanom so zaostrovacím mechanizmom
• Hlava mikroskopu – časť objektívu a okulárové tubusy
• Okulár 10х/22 mm s očným reliéfom a dioptrickou korekciou (2 ks)
• Adaptér typu C-mount 1x
• Čiernobiela doska
• Matná sklenená doska
• Osvetľovacia sústava na pozorovanie v šikmo dopadajúcom odrazenom svetle
• Napájací kábel mikroskopu
• Protiprachový kryt
• Návod na použitie a záručný list

K dispozícii na požiadanie:

• 10x/22 mm okulár so stupnicou
• 15х/16 mm okulár (2 ks)
• 20х/12 mm okulár (2 ks)
• 25х/9 mm okulár (2 ks)
• 30х/8 mm okulár (2 ks)
• Pomocný objektív 0,5x
• Pomocný objektív 1,5x
• Pomocný objektív 2x
• Adaptér typu C-mount 0,5x
• Sada polarizátora/analyzátora
• Kondenzor na pozorovanie v tmavom poli
• Prstencové svetlo
• Prstencové svetlo s polarizátorom
• Prstencové svetlo so sektorovým ovládaním
• Dvojité svetlo na husom krku
• Mechanický pracovný stolík
• Univerzálny stojan so zaostrovacím mechanizmom
• Klip na drahokam
• Monitor a digitálna kamera s rozhraním HDMI
• Kalibračné sklíčko
