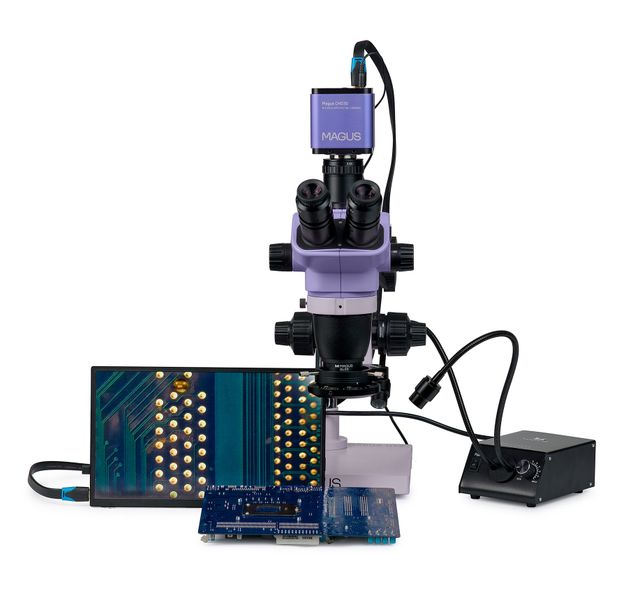

Digitálny stereomikroskop MAGUS Stereo D8TR LCD pre opravy elektroniky

Hotové riešenie na spájkovanie, opravy a kontrolu kvality je založené na mikroskopovej hlave radu MAGUS Stereo 8H a univerzálnom mikroskopovom stojane MAGUS UT2.
\nFotoaparát je vybavený portom HDMI, ktorý umožňuje prenášať obraz priamo na obrazovku monitora bez nutnosti pripojenia k počítaču.
\nStereomikroskop s Greenoughovou optickou konštrukciou poskytuje presné detaily topografie povrchu bez straty priestorovej orientácie, čím zaisťuje veľkú hĺbku ostrosti. Trinokulárny mikroskop s monitorom umožňuje dva typy pozorovania: cez okuláre alebo na obrazovke monitora.
\nMikroskop je vybavený dvoma osvetľovacími sústavami na pozorovanie v odrazenom svetle: prstencovým svetlom s polarizačným filtrom a svetlom na husom krku.
\nMikroskop optimalizuje ergonómiu pracoviska, čím zvyšuje pohodlie a produktivitu obsluhy.

Digitálny fotoaparát

Digitálny fotoaparát je vybavený 2 Mpx snímačom, ktorý vytvára realistický obraz v rozlíšení Full HD (1920x1080 px).
\nPozorovanie na obrazovke kladie nároky na snímkovú frekvenciu, pretože ruky a prístroj sa pod mikroskopom pohybujú. Fotoaparát je namontovaný do trinokulárneho tubusu pomocou adaptéra typu C-mount a je pripojený k monitoru prostredníctvom výstupu HDMI. Režim HDMI podporuje 60 snímok za sekundu, čo je minimum pre plynulý prenos snímok na obrazovku bez oneskorenia. Automatické zaostrovanie zaisťuje, že obraz zostane zaostrený aj pri pohybe dosky plošných spojov.
\nRozhranie Wi-Fi prepája fotoaparát s počítačom a umožňuje zaznamenávať proces pozorovania aj jeho priebežné a konečné výsledky.

LCD monitor

Monitor sa pripája k fotoaparátu namontovanému na mikroskope a zobrazuje obraz v reálnom čase. Je kompatibilný s fotoaparátmi MAGUS HDMI pracujúcimi v rozlíšení Full HD.
\nUhlopriečka displeja je 13,3 palca. Matrica IPS poskytuje jasný obraz s veľkými pozorovacími uhlami: ak sa na monitor pozeráte pod uhlom, nedochádza k skresleniu farieb.
\nMonitor je umiestnený na stole alebo pripevnený k fotoaparátu.
\nTrinokulárny mikroskop s monitorom bude vhodný pre tých, ktorí sa radšej pozerajú dopredu ako dole na dosku plošných spojov. Bude chvíľu trvať, kým si na taký spôsob pozorovania zvyknete, ale vaše chrbát a krk sa neunavia. Tento model bude vyhovovať aj pedagógom pri výučbe študentov.
\nPri minimálnom zväčšení mikroskopu bude zorné pole na obrazovke 44,3x24,9 mm.

Hlava mikroskopu

Objektív so zoomom umožňuje plynulú zmenu zväčšenia až na 8,4x bez straty ostrosti. Mikroskop vytvára vzpriamený (nie prevrátený) trojrozmerný obraz. Pomocný objektív 0,5x mení rozsah zväčšenia, zorné pole a pracovnú vzdialenosť mikroskopu.
\nPri použití pomocného objektívu 0,5x sa dosiahne zväčšenie 3,25–27,5x a pracovná vzdialenosť 177 mm na spájkovanie.
\nZväčšenie 6,5–55x a pracovná vzdialenosť 105 mm na kontrolu kvality sa dosiahne, ak sa nepoužije pomocný objektív 0,5x.
\nManipulácia s prístrojom vyžaduje väčšie zorné pole ako vizuálne pozorovanie pri kontrole kvality. Pri pozorovaní cez okuláre je priemer zorného poľa s pomocným objektívom 0,5x 67,7 mm pri zväčšení mikroskopu 3,25x a 8 mm pri zväčšení 27,5x.
\nZákladná konfigurácia obsahuje okuláre 10x/22 mm s dioptrickou korekciou a dlhým očným reliéfom na prácu s okuliarmi.

Osvetľovacie sústavy

Rôzne úlohy vyžadujú rôzne typy osvetlenia. Sada obsahuje dve osvetľovacie sústavy. Prstencové svetlo s polarizátorom odstraňuje odlesky od kovu. Svetlo na husom krku vytvára tiene, ktoré umožňujú nášmu zraku rozpoznať topografiu povrchu.

Stojan

Univerzálny stojan s pevnou základňou minimalizuje vibrácie spôsobené pohybom a dlhé horizontálne rameno rozširuje pracovnú plochu.
\nPočas práce nie je vždy vhodné pohybovať objektom v optickej dráhe. Niekedy je vhodnejšie pohybovať hlavou mikroskopu. Gombík pre jemné zaostrovanie umožňuje plynulý horizontálny pohyb hlavy mikroskopu tam a späť.
\nNa konci stojana je mechanizmus na zmenu uhla optickej osi. Obsluha môže pozorovať preparát na stole a pozerať sa naň z uhla. Táto funkcia umožňuje pohodlnejšiu manipuláciu, kontrolu kvality spájkovania a pozorovanie zakrivených objektov.

Mechanizmus zaostrovania

Mechanizmus zaostrovania má funkcie hrubého a jemného zaostrovania. Jemné zaostrovanie uľahčuje nastavenie mikroskopu pri použití zväčšenia nad 40x. Zaostrovacie gombíky sú koaxiálne, t. j. umiestnené na oboch stranách. Tuhosť hrubého ostrenia je nastaviteľná.

Príslušenstvo a kompletné riešenie

Komfortné pracovné podmienky zvyšujú produktivitu obsluhy. Naše kompletné riešenia sú založené na skúsenostiach elektronických inžinierov. Súčasne MAGUS ponúka ďalšie súčasti, z ktorých si môžete zostaviť sadu mikroskopu na základe vášho rozpočtu a preferencií a tiež úloh, ktoré je potrebné riešiť. Navyše v budúcnosti môžete sadu doplniť o potrebné príslušenstvo.

Vlastnosti mikroskopu:

\n
• Trinokulárna hlava mikroskopu s vertikálnym tubusom na montáž fotoaparátu
\n
• Objektív so zoomom umožňuje plynulú zmenu zväčšenia bez straty ostrosti; pomer zoomu 8,4:1
\n
• Výhody Greenoughovej optickej konštrukcie: veľká hĺbka ostrosti, 3D vizualizácia s vysokým rozlíšením, kompaktný dizajn a priaznivá cena.
\n
• Pomocný objektív 0,5x umožňuje ďalšie možnosti zväčšenia, zorného poľa a pracovnej vzdialenosti
\n
• Univerzálny stojan rozširuje pracovnú plochu a umožňuje presné umiestnenie hlavy mikroskopu nad preparátom a jemné mikronastavenie polohy hlavy
\n
• Mechanizmus zaostrovania má funkcie hrubého a jemného zaostrovania: obsluha je pohodlná v celom rozsahu zväčšenia mikroskopu
\n
• Dve osvetľovacie sústavy na pozorovanie v odrazenom svetle: prstencové svetlo s polarizačným filtrom a svetlo na husom krku
\n
• Na vaše želanie možno jednotlivé súčasti vymeniť a nainštalovať ďalšie príslušenstvo
\n

Funkcie fotoaparátu:

\n
• Fotoaparát pracuje samostatne bez nutnosti pripojenia k počítaču a inštalácie softvéru prostredníctvom rozhrania HDMI. K počítaču sa pripája cez rozhranie USB 2.0
\n
• Automatické zaostrovanie v režime HDMI uľahčuje nastavenie ostrosti obrazu
\n
• Rozlíšenie fotoaparátu 1920x1080px je najlepšou voľbou na zobrazenie snímok na monitori vo Full HD rozlíšení
\n
• 60 snímok za sekundu prostredníctvom rozhrania HDMI zaisťuje plynulé zobrazenie bez trhania a oneskorenia
\n
• 25 snímok za sekundu prostredníctvom Wi-Fi je dostatočných na nastavenie zaostrenia a softvérové spracovanie obrazu
\n
• Farebný snímač SONY CMOS poskytuje nízku hladinu šumu a vysokú citlivosť na svetlo
\n
• Softvér obsahuje funkcie na fotografovanie, záznam videa, úpravy, zobrazenie na externom monitori a lineárne a uhlové meranie
\n

Obsah sady:

\n
• Digitálny fotoaparát MAGUS CHD30 (digitálny fotoaparát, kábel HDMI (1,5 m), myš USB, pamäťová karta SD 32 GB, adaptér USB Wi-Fi, napájací adaptér 12 V/1 A (Euro), pamäťové zariadenie s ovládačmi a softvérom, používateľská príručka a záručný list)
\n
• LCD monitor MAGUS MCD20
\n
• Hlava mikroskopu MAGUS Stereo 8TH – časť objektívu a okulárové tubusy
\n
• Okulár 10х/22 mm s očným reliéfom a dioptrickou korekciou (2 ks)
\n
• Stojan mikroskopu MAGUS UT2
\n
• Držiak na zaostrovanie MAGUS FM3
\n
• Prstencové svetlo s polarizátorom MAGUS LED RP1
\n
• Dvojité svetlo na husom krku MAGUS LED DGL2
\n
• Prídavný objektív MAGUS AL05 0,5х/177 mm
\n
• Adaptér typu C-mount MAGUS ZFA050
\n
• Návod na použitie a záručný list
\n

K dispozícii na želanie:

\n
• 10x/22 mm okulár so stupnicou
\n
• 15x/16 mm okulár (2 ks)
\n
• 20x/12 mm okulár (2 ks)
\n
• 25x/9 mm okulár (2 ks)
\n
• 30x/8 mm okulár (2 ks)
\n
• Šošovka pomocného objektívu so zväčšením 1,5x
\n
• Šošovka pomocného objektívu so zväčšením 2x
\n
• Prstencové svetlo
\n
• Prstencová osvetľovacia sústava so sektorovým prepínaním
\n
• Adaptér typu C-mount 1x s nastaviteľnou zaostrovacou vzdialenosťou
\n
• Kalibračné sklíčko
