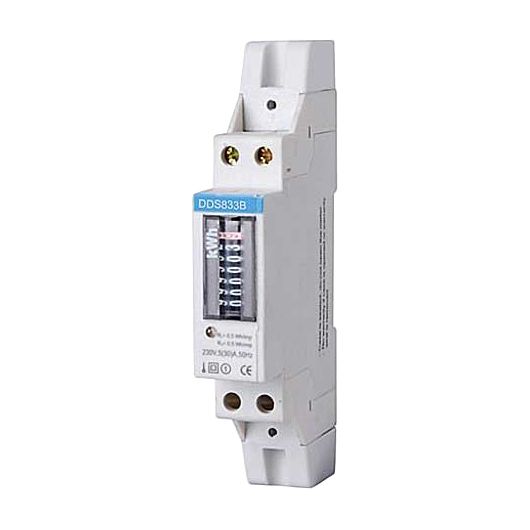

Elektromer jednofázový analogový na DIN lištu analogový DDS833B

Elektromer 1F na DIN lištu analógový DDS833B

Jednofázový, jednotarifný podružný elektromer na montáž na DIN lištu.

Spĺňa požiadavky národnej normy GB / T17215-2002 a medzinárodnej normy IEC62053-
21 týkajúcej sa meracích zariadení (triedy 1 alebo triedy 2).

Merací prístroj sa používa na meranie spotreby energie pri menovitej frekvencii 50 Hz jednofázového
striedavého obvodu.

Merací prístroj musí byť nainštalovaný v interiéri. V mieste inštalácie sa predpokladajú tieto podmienky:
Okolitá teplota je -25 °C -- +55 °C, relatívna vlhkosť vzduchu max. 95 %. Rozsah merania
0,02–30 A, 0–99999,9 kWh

TECHNICKÉ ŠPECIFIKÁCIE:

• Menovité napätie: 230 V, 5/30 A, 50 Hz
• Prevádzkový prúd: 0,02-30 A
• Prevádzkové napätie: 184-265 V
• Prevádzková frekvencia: 50/60 Hz ±10 %
• Vlastná spotreba: <2 VA
• Počet fáz: 1
• Počet taríf: 1
• Štandard IEC62053-21 a DIN43864
• Trieda presnosti: 1
• Rozsah merania 0-99999,9 kWh, 5+1 desatinné miesto
• Hodnota impulzu: 0,5 Wh/imp
• Indikácia: dvojfarebná LED, zelená (bez záťaže) / červená (bliká podľa veľkosti odberu)
• Montáž na DIN lištu
• Rozmery 1 modul (výška 116 mm / hĺbka 63 mm / šírka 17,5 mm)
• Prevádzková teplota: -20°C – 65°C
• Max. vlhkosť vzduchu: priemerne 75 %
• Max. vlhkosť vzduchu: krátkodobo 95 %

UPOZORNENIE

Vzhľadom na riziko spojené s prípadným nesprávnym pripojením zariadenia odporúčame, aby montáž vykonávala kvalifikovaná osoba s elektrotechnickou kvalifikáciou. Nenesieme zodpovednosť za neodborné zapojenie a prípadné škody ním spôsobené.
