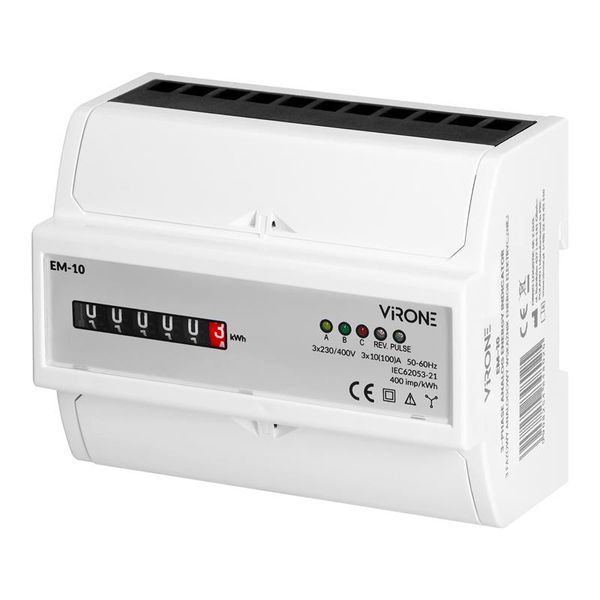

Elektromer 3F na DIN lištu trojfázový VIRONE EM-10 analogový

Elektromer 3F na DIN lištu trojfázový VIRONE EM-10 analogový

Trojfázový analogový elektromer je presné meracie zariadenie na sledovanie a zaznamenávanie spotreby činného výkonu v trojfázových obvodoch. Elektromer je určený pre menovité napätie 3x230 V až max. 400 V a menovitý prúd až 3x100 A. Nízka spotreba 6 W alebo 30 VA prispieva k energetickej účinnosti inštalácie.

Spotreba energie počas fázy je indikovaná blikajúcou LED diódou. Počet impulzov je prepočítaný na spotrebovanú energiu a jej hodnota je indikovaná číslicami 5+1. Indikátor je navyše vybavený elektrickým impulzným výstupom typu S0, ktorý generuje 400 imp/kWh.

Výrobok je vhodný pre montáž na lištu DIN 35 mm. Robustné puzdro a stupeň krytia IP51 zaručujú vysokú odolnosť proti prachu a vlhkosti. Jeho malé rozmery (123x65x100 mm) uľahčujú inštaláciu v priestoroch s obmedzeným priestorom.

Spĺňa požiadavky medzinárodnej normy IEC 62052-11.

TECHNICKÉ ŠPECIFIKÁCIE

• Menovitý prúd (In): 10 A (štandardný prevádzkový prúd)
• Maximálny prúd (Imax): 100 A (maximálne zaťaženie elektromera)
• Spúšťací prúd Ist: 0,001 A
• Minimálny prúd Imin: 0,25 A
• Menovité napätie (Un N-L): 3x230/400 V (napätie medzi nulovým a fázovým vodičom)
• Menovité napätie (Un L-L): 3x230/400 V (napätie medzi dvoma fázami)
• Frekvencia: 50/60 Hz (vhodné pre rôzne elektrické siete)
• Vlastná spotreba: ≤ 2 W / 10 VA
• Šírka impulzu: 80 ms modulovaný
• Rozsah výstupného napätia impulzu: 5-27 V DC
• Prúd výstupného impulzu: ≤ 27 mA
• Trieda presnosti: B (zaručuje minimálne odchýlky merania)
• Počet pólov: 3 (pre trojfázové pripojenie)
• Typ energie: Činná energia (meria skutočne spotrebovanú energiu)
• Spôsob montáže: DIN lišta (jednoduchá inštalácia do rozvádzača)
• Impulzný výstup: Elektrický S0 (možnosť prepojenia s externým zariadením)
• Impulzný pomer: 400 imp/kWh (presnosť merania v impulzoch)
• Celkový počet zobrazovaných hodnôt: 5+2 (šesť hlavných a dve desatinné miesta)
• Šírka: 123 mm (kompaktné rozmery pre rozvádzače)
• Hĺbka: 65 mm (jednoduchá inštalácia do menších priestorov)
• Výška: 100 mm (kompatibilná s väčšinou rozvádzačov)
• Prevádzková teplota: -25 °C až +55 °C (odolný voči extrémnym podmienkam)
• Stupeň ochrany: IP51 (chránený proti prachu a nečistotám)
