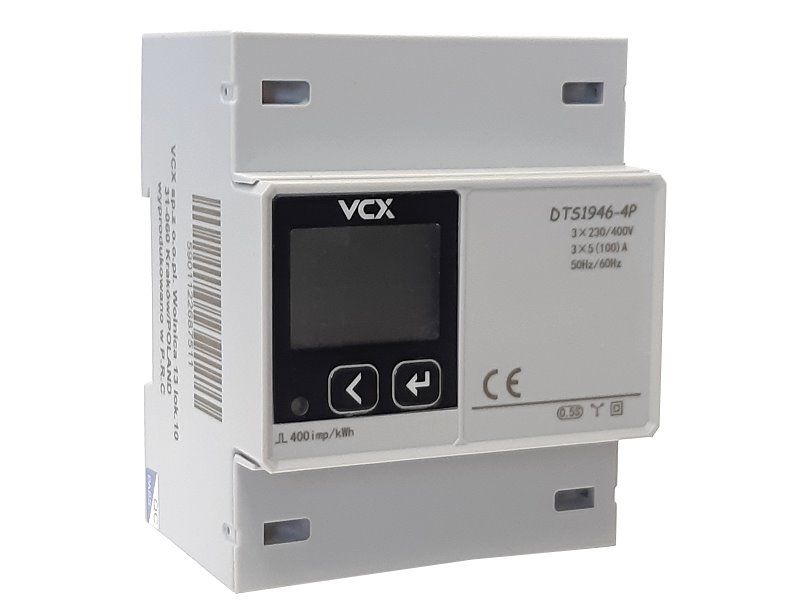

Elektromer 3F na DIN lištu trojfázový VCX DTS-1946-4P, MODBUS - RS485, 230 V, 5 (100) A

Elektromer 3F na DIN lištu trojfázový VCX DTS-1946-4P, MODBUS -RS485, 230V, 5 (100)A

Presné meranie a jednoduchá integrácia do inteligentných systémov vrátane fotovoltiky


Elektromer VCX DTS-1946-4P je moderný trojfázový elektromer, ktorý je ideálnou voľbou pre akékoľvek aplikácie vyžadujúce presné meranie spotreby energie s možnosťou diaľkového odčítania. Vďaka integrovanému MODBUS RTU (RS485) rozhraniu ponúka rýchlu a spoľahlivú komunikáciu so systémami monitorovania a riadenia energie.

Elektromer vyniká svojou univerzálnosťou, či už ide o priemyselné, komerčné alebo domáce použitie. Oproti iným výrobkom v tejto kategórii poskytuje vysokú presnosť merania a širokú škálu sledovaných parametrov, čo ho robí ideálnym riešením pre optimalizáciu spotreby a kontrolu nákladov na energiu.

Hlavné vlastnosti elektromera VCX DTS-1946-4P


• Napätie – elektromer meria napätie v trojfázovej sieti, čo umožňuje monitorovanie stabilnej prevádzky elektrického systému.

• Prúd – sleduje aktuálny prúd v jednotlivých fázach, čo je dôležité pre kontrolu spotreby energie.

• Činný prúd – meria tok skutočnej (aktívnej) energie, ktorá je priamo využívaná na napájanie spotrebičov.

• Jalový prúd – zaznamenáva nevyužitú energiu, ktorá cirkuluje medzi zdrojom a spotrebičom a môže ovplyvniť efektivitu systému.

• Zdanlivý výkon – kombinuje činný a jalový výkon, poskytuje celkový pohľad na energetické zaťaženie systému.

• Účinník – sleduje efektivitu využitia energie, čo umožňuje optimalizáciu a zníženie strát.

• Frekvencia – meria frekvenciu elektrického prúdu, ktorá by mala zostať stabilná pre správnu funkciu zariadení.

• Maximálne a minimálne hodnoty – zaznamenáva extrémne hodnoty napätia, prúdu a výkonu, čo je užitočné pre diagnostiku systému a odhaľovanie odchýlok.


Ďalšie funkcie merania


• Meranie obojsmernej činnej energie – elektromer meria energiu prúdiacu oboma smermi, čo je ideálne pre aplikácie s obnoviteľnými zdrojmi energie, ako sú solárne panely.

• Meranie obojsmernej jalovej energie – umožňuje sledovať, akým spôsobom je jalová energia spravovaná v oboch smeroch.

• Meranie štvor-kvadrantovej jalovej energie – elektromer dokáže sledovať jalovú energiu vo všetkých štyroch kvadrantoch, čo je dôležité pre detailnú analýzu energetického toku.

• Zdanlivý výkon – poskytuje komplexné informácie o celkovom výkone systému vrátane činnej a jalovej zložky, čo pomáha pri optimalizácii energetického využitia.


Špičková presnosť merania


Vďaka triede presnosti 0,5S pre činnú energiu a triede 0,2 pre napätie a prúd ponúka tento elektromer vysokú úroveň presnosti. To zaručuje, že každý watt je správne zaznamenaný, čo môže výrazne prispieť k zníženiu energetických strát a optimalizácii prevádzkových nákladov.

Presnosť a spoľahlivosť tohto zariadenia prevyšujú bežné štandardy, čo ho odlišuje od konkurenčných produktov na trhu.


Rozsiahle možnosti merania


VCX DTS-1946-4P nie je len štandardným elektromerom – ponúka meranie obojsmernej činnej a jalovej energie, čo umožňuje monitorovanie nielen spotreby, ale aj prípadného spätného dodávania energie do siete.

Ďalej dokáže merať jalovú energiu v štyroch kvadrantoch, čo je výhodné napríklad pre fotovoltické inštalácie či iné obnoviteľné zdroje energie. Je tak ideálnym nástrojom pre optimalizáciu energetických tokov v oboch smeroch.


Jednoduchá inštalácia a dlhá životnosť


Elektromer je navrhnutý pre jednoduchú montáž na DIN lištu, čo zaisťuje jeho jednoduchú inštaláciu do štandardných rozvádzačov. Vďaka svojmu kompaktnému dizajnu a nízkej spotrebe energie je tento prístroj veľmi efektívny a nezaberá veľa miesta. Krytie IP54 (predný kryt) zaisťuje ochranu pred prachom a vlhkosťou, čo zvyšuje životnosť prístroja aj v náročných podmienkach.


Flexibilné využitie s MODBUS komunikáciou


Pre tých, ktorí chcú mať plnú kontrolu nad energetickým manažmentom, je tento elektromer vybavený RS485 rozhraním s podporou MODBUS RTU. To umožňuje jednoduchú integráciu do moderných energetických a automatizačných systémov a poskytuje prístup k podrobným údajom o spotrebe v reálnom čase. Vďaka tejto technológii je možné sledovať a analyzovať energetické toky na diaľku, čo je ideálne pre optimalizáciu spotreby v rozsiahlejších inštaláciách.


Technické špecifikácie DTS-1946-4P


• Napätie, prúd: trieda 0,2 – veľmi presné meranie napätia a prúdu s chybovosťou maximálne 0,2 %.
• Výkon, činná energia: trieda 0,5S – činná energia meraná s chybou maximálne 0,5 %, ideálne pre presné sledovanie spotreby.
• Jalová energia: trieda 2 – meranie jalovej energie s chybovosťou maximálne 2 %, vhodné pre kontrolu reaktívneho výkonu.
• Menovité napätie: 3×220/380V (+/-10%) – vhodné pre štandardné trojfázové siete s toleranciou napätia ±10 %.
• Základný prúd (Ib): 5 A – nominálny prúd, pri ktorom je elektromer najpresnejší.
• Maximálny prúd (Imax): 100 A – maximálny prúd, ktorý môže elektromer merať bez preťaženia.
• Frekvencia: 50/60 Hz – vhodné pre bežné elektrické siete s frekvenciou 50 alebo 60 Hz.
• Napájacie napätie: 3x 230V/400V – štandardné napätie v trojfázových sústavách.
• Rozsah napätia: 0,8Un ~ 1,2Un – rozsah napätia, v ktorom môže elektromer bezpečne pracovať (80 % až 120 % menovitého napätia).
• Spotreba energie: < 4VA (napäťový obvod), < 1VA (prúdový obvod) – veľmi nízka spotreba samotného prístroja, čo zvyšuje jeho energetickú efektivitu.
• Priamy vstup: 0,002Ib – minimálny prúd, ktorý elektromer dokáže rozpoznať a začať merať.
• Impulzný výstup: pri aktívnom stave rozsah impulzov (80±20 %) ms – elektromer generuje impulzy v rozsahu 80 ms ± 20 %, čo umožňuje jednoduché sledovanie spotreby prostredníctvom impulzných výstupov, napríklad pre systémy diaľkového odčítania.
• Chyba RTC (chyba merania): ≤0,5 s/deň – integrovaný reálny časový čip (RTC) má veľmi nízku odchýlku, maximálne 0,5 sekundy za deň, čo zaisťuje vysokú presnosť časových údajov pre meranie a záznamy.
• Komunikácia: RS485, Modbus-RTU, rýchlosť až 9600b/s – umožňuje diaľkové odčítania a integráciu do systémov monitorovania energie pomocou priemyselného štandardu.
• Stupeň krytia: IP54 (predný kryt), IP20 (zadný kryt) – IP54 zaisťuje ochranu pred prachom a vodnými kvapkami, IP20 ochranu pred dotykom nebezpečných častí na zadnej strane.
• Prevádzková teplota: -25~70°C – elektromer je vhodný pre širokú škálu teplotných podmienok.
• Teplota skladovania: -30~80°C – prístroj je možné skladovať v extrémnych teplotných podmienkach bez poškodenia.
• Rozmery: 72 x 90 x 63,5 mm – kompaktná veľkosť umožňuje jednoduchú inštaláciu na DIN lištu.
• Hmotnosť: 312 g – ľahký a ľahko manipulovateľný prístroj.

S elektromerom VCX DTS-1946-4P získate nielen spoľahlivé meranie, ale aj plnú kontrolu nad svojou spotrebou energie vďaka moderným technológiám a vysokej presnosti.
