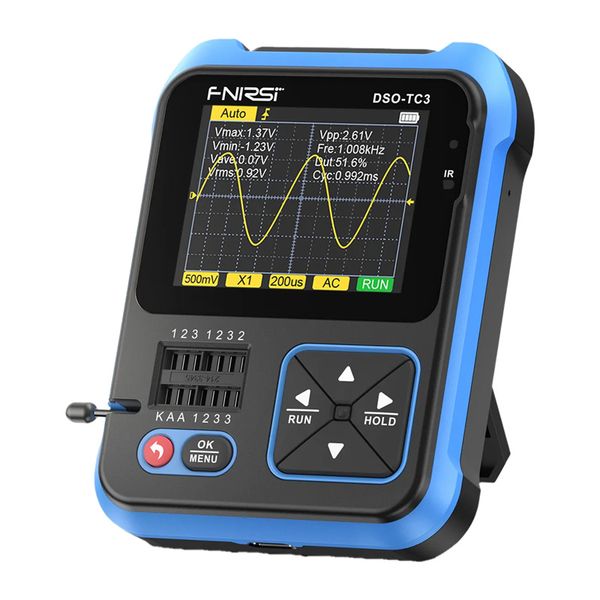

FNIRSI DSO-TC3 SigGen 3-v-1 tester tranzistorov – ručný digitálny osciloskop

FNIRSI DSO-TC3 – ručný digitálny osciloskop a tester tranzistorov 3 v 1 so generátorom signálov

FNIRSI DSO-TC3 je ručný digitálny osciloskop, tester tranzistorov a generátor signálov v jednom zariadení, určený na rýchlu diagnostiku, údržbu a prácu v teréne. Je vybavený osciloskopom s rýchlosťou vzorkovania 10 MS/s a šírkou pásma 500 kHz, inteligentným testerom elektronických komponentov a generátorom signálov s 6 typmi priebehov. Všetko je umiestnené v kompaktnom, odolnom puzdre s rozmermi 79 × 103 × 31 mm, ktoré je vybavené veľkým farebným displejom a vstavanou batériou s kapacitou 1500 mAh.

Prehľadný displej, ktorý vás v teréne nesklame

2,4-palcový farebný HD TFT displej zaisťuje vynikajúcu viditeľnosť aj v jasnom prostredí a na priamom slnku. Farebné zobrazenie priebehov, symbolov komponentov a parametrov umožňuje okamžité pochopenie výsledkov – bez potreby mžúrania alebo odhadovania.

Digitálny osciloskop – rýchle a presné merania

Režim osciloskopu umožňuje analýzu signálu v reálnom čase s vzorkovacou frekvenciou 10 MS/s, šírkou pásma 500 kHz a maximálnym vstupným napätím až 400 V (pri použití sondy 10:1). Rozsah napätia so sondou 1:1 je 80 Vpp (±40 V) a so sondou 10:1 dosahuje až 800 Vpp (±400 V). Vertikálna citlivosť je nastaviteľná v rozmedzí od 10 mV do 10 V a časová základňa sa pohybuje od 1 µs do 10 s. Režim automatického spúšťania, normálny a jednorazový režim, ako aj tlačidlo AUTO vám umožňujú okamžite zachytiť stabilný priebeh signálu – a to aj bez skúseností s obsluhou osciloskopov. Prístroj zobrazuje automatické merania: maximum, minimum, priemer, efektívnu hodnotu (RMS), špičku-špičku, frekvenciu, periód a pracovný cyklus. Vstavaná kalibrovaná obdĺžniková vlna s frekvenciou 1 kHz uľahčuje kompenzáciu sondy.

Inteligentný tester tranzistorov a pasívnych súčiastok

Prístroj FNIRSI DSO-TC3 automaticky rozpoznáva a meria NPN a PNP tranzistory, MOSFETy s N- a P-kanálom (vrátane IGBT), JFET, tyristory (SCR), triaky, diódy, Zenerove diódy (do 32 V), diódové páry, ako aj rezistory (0,01 Ω – 50 MΩ), kondenzátory (25 pF – 100 mF) a induktory (10 µH – 1000 mH). Prístroj automaticky detekuje vývody komponentov a zobrazuje ich parametre, čo výrazne urýchľuje diagnostiku a eliminuje riziko chýb. Tester tiež meria parametre, ako sú hFE, napätie báza-emitor, kolektorový prúd, kapacita brány a odpor drénu.

Generátor signálov – 6 priebehov pre testovanie a simuláciu

Vstavaný generátor DDS umožňuje generovanie sínusových vĺn, obdĺžnikových vĺn, impulzov, trojuholníkových vĺn, nábehov a signálov jednosmerného prúdu. Frekvencia je nastaviteľná v rozmedzí od 1 Hz do 100 kHz, amplitúda od 0 do 3,3 V a pracovný cyklus od 0 do 100 %. Je to ideálne riešenie na testovanie obvodov, štúdium elektroniky, simuláciu signálov a rýchlu kontrolu fungovania obvodov – bez potreby pripájania ďalších zariadení.

Nástroje: Ďalšie funkcie pre náročných používateľov

Režim Nástroje ponúka rad funkcií, ktoré presahujú rámec základných meraní. Zariadenie umožňuje testovanie spojitosti obvodov, meranie vstupného napätia v rozsahu 0–40 V, PWM výstup, testovanie Zenerových diód (0–32 V), meranie teploty zo senzorov DS18B20 (0–85 °C) a meranie teploty a vlhkosti zo senzorov DHT11 (0–60 °C, 5–95 %). Okrem toho vstavaný infračervený dekodér automaticky analyzuje kódy protokolu NEC a zobrazuje užívateľský kód a dátový kód spolu s priebehom infračerveného signálu. K dispozícii je aj funkcia kalibrácie zariadenia.

Jedno kliknutie a hotovo – maximálne pohodlie

Ovládanie zariadenia je navrhnuté s dôrazom na rýchlosť. Prepínanie režimov jedným tlačidlom, prehľadné menu, tlačidlo HOLD na zmrazenie priebehu signálu a intuitívne ovládanie pomocou D-padu znamenajú, že meranie, testovanie alebo generovanie signálu trvá doslova okamih. Inteligentná ochrana proti prepätiu chráni zariadenie pred náhodným poškodením. Je to nástroj, ktorý pracuje s vami, nie proti vám.

Sklopný stojan – obsluha bez použitia rúk

Integrovaný sklopný stojan, nastaviteľný až do uhla 90°, vám umožňuje bezpečne umiestniť prístroj na stôl alebo servisný stôl. Vďaka kompaktnej konštrukcii je prístroj malý a ľahko prenosný. Vďaka tomu môžete pracovať oboma rukami a zároveň mať neustále prehľad o výsledkoch – bez potreby provizórnych podper alebo rizika prevrátenia zariadenia.

Odolné puzdro, navrhnuté pre reálne podmienky

Odolné puzdro z ABS plastu poskytuje zvýšenú odolnosť proti pádom. Protisklzová konštrukcia a vysoko citlivé dotykové tlačidlá zaručujú, že zariadenie FNIRSI DSO-TC3 vydrží aj náročné používanie. Toto zariadenie je určené na použitie v dielňach, laboratóriách a v teréne – pripravené na každodenné výzvy v oblasti opráv, diagnostiky a výučby elektroniky.

Batéria s vysokou kapacitou a moderné nabíjanie

Vstavaná lítium-polymérová batéria HQ s kapacitou 1500 mAh poskytuje až 4 hodiny prevádzky na jedno nabitie – čo stačí na 240 minút intenzívnej diagnostiky. Port USB typu C (5 V) umožňuje rýchle a pohodlné nabíjanie z powerbanky, nabíjačky alebo počítača, vďaka čomu je zariadenie plne prenosné, ekologické a vždy pripravené na použitie.

Súčasťou balenia:

• Osciloskop FNIRSI DSO-TC3
• Meracia sonda
• 3 meracie svorky
• Kábel USB-C
• Návod na použitie
