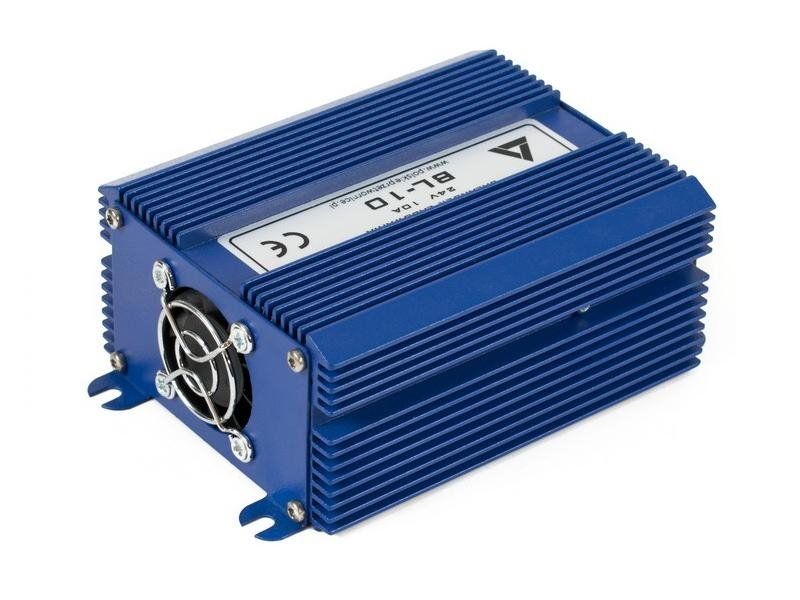

FVE batériový balancér akumulátorov AZO Digital BL-10 24DC FVE bateriový balancér akumulátorů AZO Digital BL-10 24DC

FVE batériový balancér akumulátorov BL-10 24DC

Nabíjací balancér, tiež hovorovo známy ako napäťový ekvalizér, je zariadenie používané na udržanie napätia 12V batérií zapojených do série na rovnakej úrovni.
Vďaka tomu sú jednotlivé batérie systému chránené pred prebitím, ktoré môže viesť k nadmernému plynovaniu, a tiež proti nerovnomernému vybitiu, ktoré môže viesť k sulfatácii, čo môže v oboch prípadoch viesť k trvalému poškodeniu batérií.
Princíp činnosti je založený na nezávislom meraní napätia dvoch 12V batérií pripojených k 24V banke, určenie stredného bodu takej série batérií a prenosu energie z batérie vyššieho napätia na batériu nižšieho napätia.

Vlastnosti práce:
Zariadenie pracuje v celom rozsahu napätia prijateľnom pre batériu a snaží sa na nich vždy udržovať rovnaké hodnoty napätia
V celom napäťovom rozsahu a to ako pri nabíjaní, tak pri vybíjaní akumulátorov vyrovnáva balancer rozdiel v kapacite akumulátorov tak, aby proces nabíjania a vybíjania prebiehal optimálne
Pri veľkých rozdieloch v nabití batérie za všetkých podmienok zaručuje prenos energie z viac nabitej batérie na menej nabitú, takže napätia na nich sú rovnaké
Vďaka vysokej prúdovej účinnosti sa skvele hodí pre batérie do kapacity 100 Ah-verzia BL 5 (kompenzuje nabíjací a vybíjací prúd do 5A) a nad 100Ah verzia BL 10 (kompenzuje až 10A)

Ak je potrebné postaviť powerbanku s napätím vyšším ako 24 V z 12V batérií, mal by byť väčší počet batérií a balancerov zapojený do série v nasledujúcom systéme:
Pokiaľ je potrebné postaviť powerbanku s napätím vyšším ako 24 V z 12V batérií, mal by byť väčší počet batérií a balancerov zapojený do série v nasledujúcom systéme:

36V-3 batérie a 2 balancery
48V-4 batérie a 3 balancéry

Technické údaje
napájacie napätie: 15V ÷ 30V
rozsah symetrických napätí: 18V ÷ 30V
maximálny vyrovnávací prúd: 10A
odporúčaná kapacita batérie: 80Ah ÷ 240Ah
ochrana proti preťaženiu: 11A
poistka: 15A
tepelná ochrana: 70 St. C.
odber prúdu bez záťaže: 13mA
výstupné rušenie: pod 50 mV
vstupné rušenie: pod 50 mV
rozsah prevádzkových teplôt:-25 až 50 °C
zaťažiteľnosť konektora alarmu: 2A
účinnosť: 92%
chladenie: aktívny
Závery: 5x skrutkový spoj M4
puzdro: hliník
stupeň krytia: IP21
rozmery (dĺžka x šírka x výška): 150x95x55[mm]
hmotnosť: 500g
