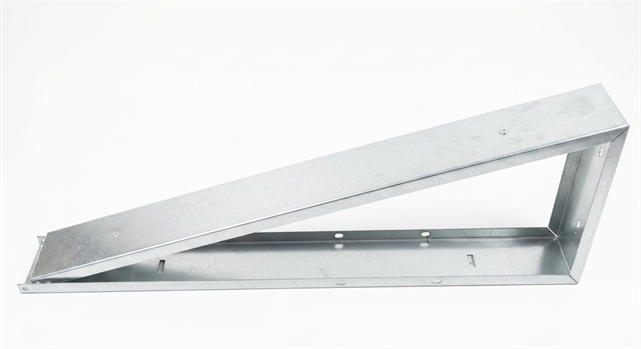

FVE SAP15H V2 konštrukcia na rovnú strechu 15st. pre FV panely model corab, horizontálne

Konštrukcia kompatibilná s pôvodným systémom Corab PB-094.1

Konštrukcia na uchytenie fotovoltaických panelov najmä na rovnú plochú strechu neivazívnou technikou záťaží
Je určená pre panely pre montáž na dĺžku s uchytením na kratších stranách, rozstup nitovaných matíc M8 je 790mm
Montuje sa štýlom 2 nohy na 1 panel, tj počet panelov + 1 noha navyše.
Nie je vhodná keď výrobca z dôvodu dĺžky panelu umožňuje uchytenie iba na dlhej strane!

Použitý materiál hrúbka Magnelis hrúbka 1,0mm šírka 135mm x 25mm
Konštrukciu je vhodné podlepiť zo spodnej časti 2x samolepiacej fólie typu EDPM alebo Regupol tak, aby nepoškodzovala strechu.
Do jednotlivých profilov je potrebné umiestniť vhodné zaťažovacie betónové dlaždice, kocky, palisády a pod., s tým že krajné by mali byť aspoň 30kg.
Ku konštrukciám sú dostupné zavetrávacie plechy s dĺžkou, ktorá musí byť dlhšia ako je použitý panel a šírke 300mm.

+ konštrukcia sa dá zadnými stenami zložiť k seba a zoskrutkovať a urobiť zostavu východ-západ

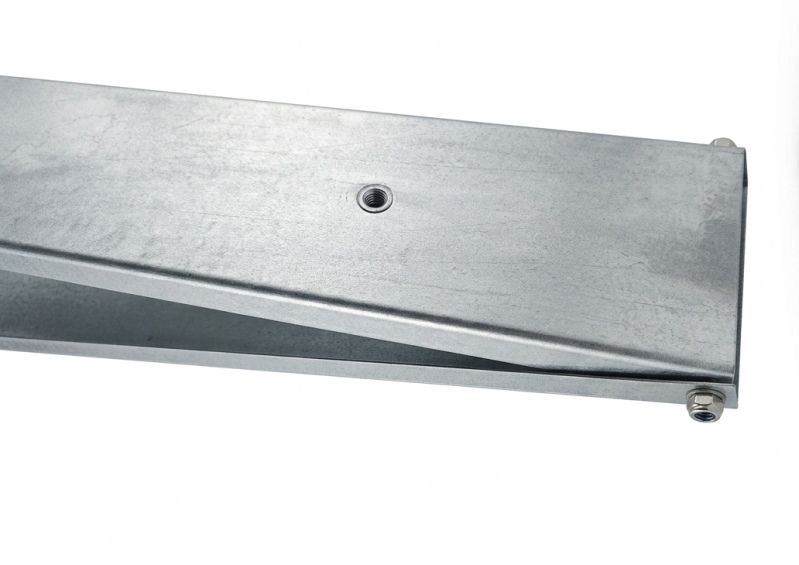

+ pre montáž panelov sa používajú bežné "Z" krajné a stredové úchyty (má zanitovaná 2 ks matice M8 pre inbusové skrutky)
+ Konštrukcia sa vyznačuje veľmi jednoduchou montážou , behom pár minút
+ Je vyrobená z materiálu Magnelis tak aby mala čo najdlhšiu životnosť.

Rozmery balenia jednej konštrukcie: 259 x 13,5 x 2,5 cm
Rozmery zloženej konštrukcie Dĺžka: 111cm , Výška: 33cm, Šírka: 13,5 cm,
Dĺžka šikmej plochy: 115cm
Sklon 15 stupňov
Rozteč matíc: 79cm
