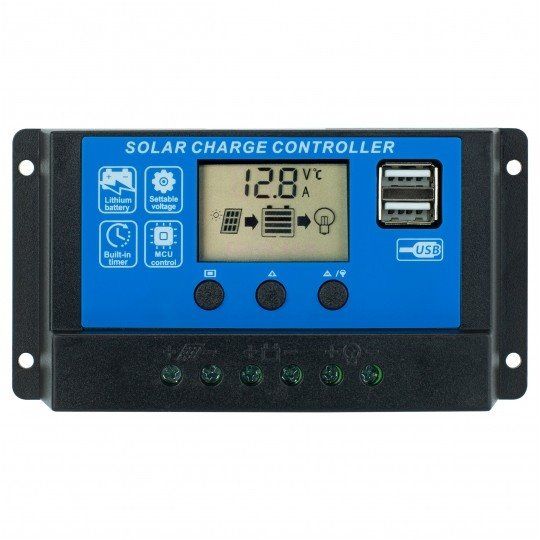

FVE Solární regulátor PWM VOLT 12-24 V/10 A+USB pro Pb baterie FVE Solární regulátor PWM VOLT 12-24 V/10 A+USB pro Pb baterie

FVE Solárny regulátor PWM VOLT 12-24V/10A+USB pre Pb batérie

Solárny regulátor slúži na riadenie prevádzky autonómnych fotovoltaických systémov. Toto zariadenie poskytuje správnu charakteristiku nabíjacieho prúdu pre batériu/y, navyše ich chráni pred príliš hlbokým vybitím alebo prebíjaním, ktoré nepriaznivo ovplyvňuje životnosť batérie. Solárne regulátory SOL je možné použiť pre inštalácie so solárnym panelom a 12 V alebo 24 V batériami.

Najdôležitejšie vlastnosti:

Maximálny nabíjací prúd: 10A
Menovité napätie: 12V/24V
Maximálne napätie zo solárnych panelov: 50V
Režim nabíjania: PWM
Vstavané dve výstupné USB zásuvky
Ľahko použiteľný LCD displej

Hlavné funkcie zariadenia:

Automatické rozpoznanie hodnoty vstupného napätia (12/24V)
Ľahko čitateľný LCD displej a rozhranie ovládané 3 tlačidlami umiestnenými na kryte
Efektívne 3fázové nabíjanie PWM (Pulse Width Modulation).
Riadenie úrovne nabitia batérie s možnosťou nočného resetovania pamäte (aplikácia napr. pre pouličné osvetlenie)
Automatická korekcia hodnôt nabíjacieho napätia a prúdu podľa okolitej teploty pre predĺženie životnosti batérie

Bezpečnosť použitia

Za bezpečnú prevádzku produktu je zodpovedný rad ochrán, ktoré chránia ako pripojené zariadenia, tak samotný regulátor:

ochrana proti preťaženiu
ochrana proti skratu
ochrana pred vysokým napätím
podpäťová ochrana
ochrana proti prebitiu/vybitiu
ochrana proti prepólovaniu

Rozsah podporovanej kabeláže

K predloženému regulátoru je možné pripojiť vodiče s prierezom 0,1 až 6 mm2. Podporuje najobľúbenejšie solárne káble 4 a 6 mm2. K zariadeniu sa odporúča pripojiť vodiče zakončené dutinkou (foto vpravo). V prípade kábla 6 mm2 je to nevyhnutný predpoklad.

LCD displej:

Zobraziť
Solárny panel
Nabíjanie: svieti, zálohovanie: bliká
batérie
Výstup
Zaťaženie
zosilňovače
hodiny
Napätie

Technické parametre:

Systémové napätie: 12V/24V
Maximálne napätie zo solárnych panelov: 50V
Samočinný prúd: ? 15 mA
Maximálny nabíjací prúd: 10A
LVD (Low-Voltage Disconnect): 10,7V/9V ... 12V; x2 24V
LVR (Nízkonapäťové opätovné pripojenie: 12,6V/11V...13,5V ; 2x 24V
Prídržné napätie: 13,6V/13V...15V; x2 24V
Ochrana proti prebitiu: 16,5V; x2 pre 24V
Ochrana proti prepólovaniu: ÁNO
Režim nabíjania: PWM
Teplotná kompenzácia:-24mV/stC pre 12V inštaláciu; x2 pre 24V
Pracovná teplota:-35 °C ... +60 °C
Miera zapojenia: 28-10 AWG
Rozmery: 133 x 70 x 34 mm
Hmotnosť: 300g
USB: 2x vstavaný port 5V/2A
Symbol výrobcu: 3IPSSOLU10
