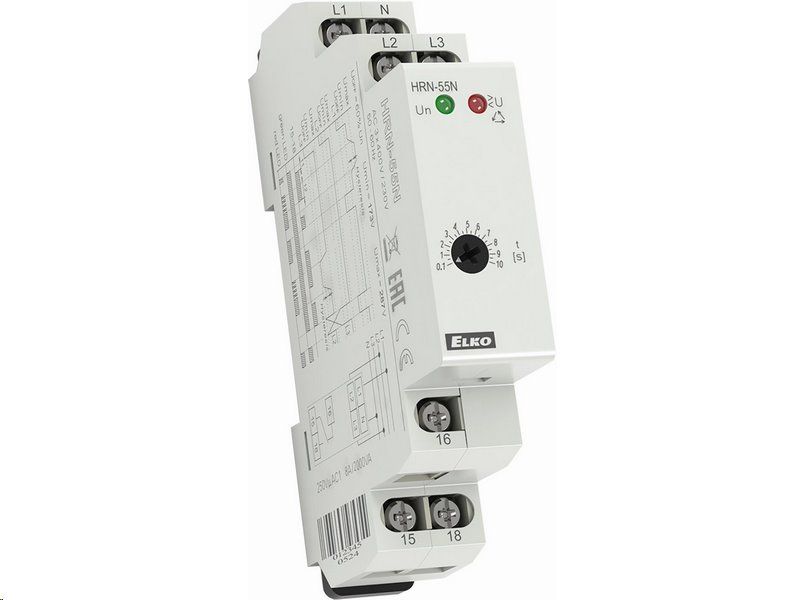

Hliadacie napäťové relé ELKO HRN-55N v 3Fs pevnými úrovňami (3x172-287V+NULA)

Hliadacie napäťové relé ELKO HRN-55N – Absolútna istota pre vašu 3-fázovú sieť i nulový vodič


Inteligentný strážca vašej elektroinštalácie

Predstavte si situáciu, keď vplyvom prepätia alebo výpadku fázy dôjde k nezvratnému poškodeniu drahých priemyselných motorov či citlivej elektroniky. Tieto skryté hrozby v elektrickej sieti môžu znamenať nielen stotisícové škody, ale aj kritické prestoje vo výrobe. Práve pre tieto momenty potrebujete spoľahlivého partnera, ktorý problém deteguje skôr, než stihne napáchať reálne škody.

Riešením je špičkové hliadacie napäťové relé HRN-55N. Tento kompaktný prístroj je špeciálne navrhnutý na precízne hliadanie 3-fázových sietí, pričom jeho hlavnou prednosťou je integrovaná kontrola prerušenia nulového vodiča vďaka napájaniu L1, L2, L3-N. Získate tak nepretržitý dohľad nad kvalitou napájania, automatickú ochranu vašich investícií a predovšetkým pokojný spánok s vedomím, že vaše technológie sú v absolútnom bezpečí.


Kľúčové vlastnosti, ktoré vás presvedčia


• Komplexná 3-fázová ochrana: Relé neustále kontroluje sled fáz, ich výpadky a prekročenie hliadaného napätia.

• Hliadanie nulového vodiča: Model HRN-55N bezpečne deteguje aj kritické prerušenie "nuly".

• Pevne dané úrovne napätia: Z výroby presne nastavené medze pre Umax (125 % Un) a Umin (75 % Un).

• Eliminácia falošných poplachov: Vďaka nastaviteľnej časovej prodlevě t2 (0,1–10 s) relé ignoruje krátkodobé, neškodné výkyvy v sieti.

• Okamžitá reakcia na kritický stav: Ak napätie klesne pod 60 % Un, dôjde k okamžitému rozopnutiu bez uplatnenia oneskorenia.

• Jasná a prehľadná indikácia: Zelená LED potvrdzuje napájanie, červená LED okamžite hlási konkrétny typ poruchy (blikanie či trvalý svit).

• Vysoká odolnosť: Špičkové preťaženie <1 ms znesie až AC 3x 288 V.

• Univerzálny výstup: Spoľahlivý 1x prepínací kontakt (AgNi) s menovitým prúdom 8 A.

• Kompaktný dizajn: Úsporné prevedenie s upevnením na štandardnú DIN lištu EN 60715 o šírke len 17,6 mm.

• Energetická nenáročnosť: Maximálny stratový výkon je iba 1 W.



Príbeh a zážitok: Pokojný spánok vďaka chytrej prevencii

Práca s modernou elektroinštaláciou vyžaduje komponenty, ktorým môžete stopercentne dôverovať. Model HRN-55N je navrhnutý tak, aby jeho integrácia do rozvádzača bola maximálne intuitívna. Vďaka jasnej signalizácii na čelnom paneli má obsluha okamžitý vizuálny prehľad o stave siete. Zelená LED dióda svietiaca trvale dodáva istotu, že je všetko v úplnom poriadku, zatiaľ čo inteligentná diagnostika pomocou červenej LED ihneď prezradí, či došlo k výpadku fázy, prepätiu alebo nesprávnemu sledu. Je to ako mať v rozvádzači neustále prítomného revízneho technika.

Výkon a efektivita: Priemyselná presnosť pre každý rozvádzač

Z technického hľadiska nerobí tento prístroj žiadne kompromisy. S mechanickou životnosťou ohromujúcich 60 miliónov operácií a elektrickou životnosťou 150 000 sepnutí je pripravený na desiatky rokov náročnej prevádzky. Elektrická pevnosť 4 kV medzi napájaním a výstupom garantuje vynikajúce izolačné vlastnosti. Relé pracuje spoľahlivo v širokom teplotnom spektre od -20 do +55 °C, čo z neho robí ideálnu voľbu pre inštalácie v priemyselných halách, vonkajších rozvádzačoch i komerčných budovách.

Inovácia v praxi: Dokonalý prehľad v každej sekunde

V praxi najviac oceníte chytro navrhnutú logiku oneskorenia. Priemyselné siete často trpia mikrovýpadkami spôsobenými štartmi ťažkých motorov. Vďaka potenciometru na prednom paneli si technik ľahko nastaví oneskorenie od 0,1 do 10 sekúnd. Stroj sa tak zbytočne nezastaví pri banálnom zakolísaní. Ak však nastane skutočný problém a napätie sa prepadne pod kritických 60 % (spodná úroveň UOFF), chytrý obvod toto oneskorenie okamžite obíde a bleskovo odpojí záťaž, čím zabráni fatálnej havárii.

Pre koho je produkt určený

Toto hliadacie relé je nepostrádateľným prvkom pre profesionálnych elektrikárov, montážne firmy a údržbárov priemyselných podnikov. Skvele sa uplatní pri ochrane drahých 3-fázových asynchrónnych motorov, kompresorov, čerpadiel a klimatizačných jednotiek. Odborníci ho nasadzujú všade tam, kde by výpadok jednej fázy alebo strata nulového vodiča viedla k zničeniu pripojeného zariadenia. Svoje pevné miesto má ale aj v moderných rezidenčných projektoch a chytrých domácnostiach s trojfázovými spotrebičmi (napr. tepelné čerpadlá), kde majitelia vyžadujú maximálnu bezpečnosť prevádzky.

Udržateľnosť a ekológia

Oceňované profesionálmi pre svoju dlhodobú spoľahlivosť, toto relé priamo prispieva k udržateľnosti minimalizáciou elektronického odpadu. Vďaka extrémnej mechanickej odolnosti nebudete musieť prístroj meniť dlhé roky. Navyše jeho zanedbateľný príkon (max. 2 VA / 1 W) a stratový výkon do 1 W znamenajú, že aj pri režime 24/7 je spotreba energie úplne minimálna. Súlad s prísnymi európskymi normami radu EN 60255 je potom jasným sociálnym dôkazom najvyššej kvality a bezpečnosti.


Technické špecifikácie


• Hliadacie svorky: L1, L2, L3 – Body, na ktorých relé meria kvalitu napätia.

• Napájacie svorky: L1, L2, L3, N – Prístroj na svoj chod využíva všetky fázy aj nulu.

• Napájacie a hliadané napätie Un: 3x 400 V / 230 V (50-60 Hz) – Kompatibilita so štandardnou európskou sieťou.

• Príkon: max. 2 VA / 1 W – Extrémne nízka spotreba v trvalej prevádzke.

• Úroveň Umax: 125 % Un – Horná hranica pre bezpečné odpojenie prepätia.

• Úroveň Umin: 75 % Un – Dolná hranica ochrany proti nebezpečnému podpätiu.

• Spodná úroveň (UOFF): 60 % Un – Hranica pre bleskové havarijné odpojenie.

• Hysteréza: 2 % – Zabraňuje kmitaniu relé na hranici chybového stavu.

• Časové oneskorenie t1: max. 500 ms – Fixná reakčná doba prístroja.

• Časové oneskorenie t2: nastaviteľné 0,1–10 s – Voliteľný filter proti krátkodobým výkyvom siete.

• Výstup: 1x prepínací kontakt (AgNi) – Vysoko kvalitný spínací prvok na ovládanie stykačov.

• Spínaný výkon: 2000 VA / AC1, 240 W / DC – Zvládne sepnúť silné riadiace obvody.

• Menovitý prúd: 8 A / AC1 – Dostatočná kapacita pre väčšinu signalizačných a riadiacich úloh.

• Elektrická pevnosť: 4 kV (napájanie - výstup) – Garancia bezpečného oddelenia obvodov.

• Pracovná teplota: -20..+55 °C – Spoľahlivosť v mraze aj v horúčave rozvádzača.

• Prierez pripojovacích vodičov: max. 2x 2,5 mm² alebo 1x 4 mm² – Jednoduchá inštalácia masívnych vodičov.

• Rozmer: 90 x 17,6 x 64 mm – Priestorovo úsporný 1-modulový formát.

• Hmotnosť: 61 g – Ľahká konštrukcia nezaťažujúca nosné prvky.



FAQ – časté otázky zákazníkov


1. Aký je hlavný rozdiel medzi modelmi HRN-55 a HRN-55N? Zatiaľ čo základný model sa napája zo všetkých fáz, verzia HRN-55N využíva na napájanie svorky L1, L2, L3-N. To v praxi znamená, že tento model dokáže efektívne hliadať aj nebezpečné prerušenie nulového vodiča.

2. Ako spoznám, že došlo k nesprávnemu sledu fáz? Prístroj je vybavený chytrou diagnostikou. Ak zapojíte fázy v zlom poradí, červená LED dióda sa trvale rozsvieti a výstupné relé sa ihneď vypne.

3. Čo signalizuje blikajúca červená LED? Blikajúca červená LED indikuje, že došlo buď k výpadku jednej z fáz, alebo k prekročeniu povolených medzí hliadaného napätia (prepätie či podpätie).

4. Na čo slúži potenciometer na čelnom paneli? Pomocou neho nastavujete časové oneskorenie t2 v rozsahu 0,1 až 10 sekúnd. Tým efektívne zabránite tomu, aby relé zbytočne vypínalo zariadenie pri úplne bežných a neškodných mikrovýpadkoch v sieti.

5. Ako relé zareaguje na naozaj masívny prepad napätia? Ak napájacie napätie klesne pod úroveň 60 % (takzvaná spodná úroveň UOFF), relé okamžite rozopne bez ohľadu na to, aké oneskorenie ste nastavili na potenciometri.

6. Môžem relé nainštalovať do akejkoľvek polohy? Áno, pracovná poloha prístroja je úplne ľubovoľná. Upevňuje sa jednoducho nacvaknutím na štandardnú DIN lištu (EN 60715).

7. Je zariadenie chránené proti prachu? Z čelného panelu (po inštalácii do rozvádzača) disponuje krytím IP40, samotné svorky potom majú základné krytie IP10.
