Hliadacie napäťové relé ELKO HRN-55 v 3Fs pevnými úrovňami (3x300-500V, bez NULY)

Hliadacie napäťové relé ELKO HRN-55 – Nepriestrelná ochrana 3fázových sietí bez ohľadu na výpadky


Inteligentný strážca vašej elektroinštalácie aj pri strate fázy

Predstavte si, že váš kľúčový výrobný stroj alebo drahý kompresor náhle stratí jednu z napájacích fáz, ale motory sa ďalej snažia pracovať. Následky môžu byť fatálne – spálené vinutia, zničená mechanika, stotisícové škody a dni nútených odstávok. V priemyselnom prostredí sú výkyvy napätia a asymetria fáz tichým nepriateľom, ktorého nemožno podceňovať. Potrebujete riešenie, ktoré bude tieto anomálie neustále sledovať a včas zasiahne.

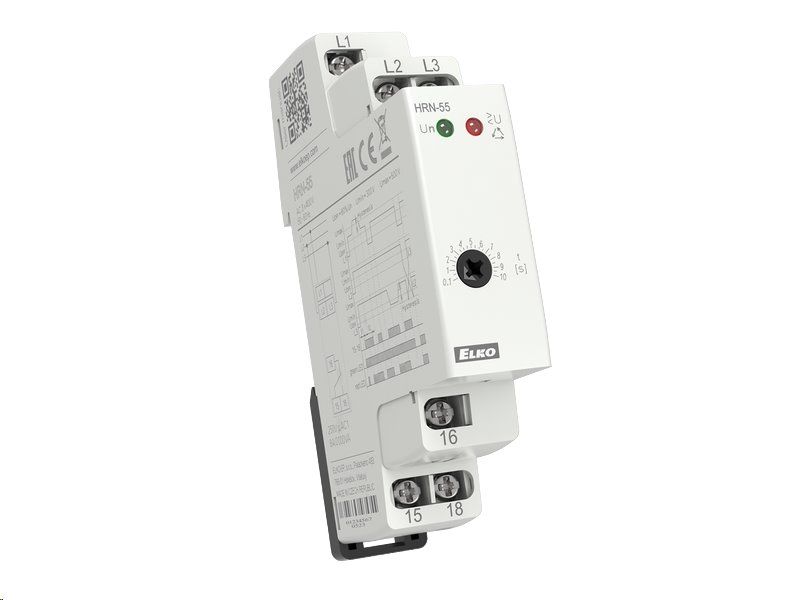

Tým riešením je profesionálne hliadacie napäťové relé ELKO HRN-55. Tento kompaktný prístroj je majstrom v hlídaní 3fázových sietí, a to aj v systémoch bez vyvedeného nulového vodiča. Jeho najväčšou technologickou výhodou je napájanie zo všetkých troch fáz súčasne. To znamená, že aj keď dôjde k úplnému výpadku jednej z fáz, relé si zachová plnú funkčnosť, stav spoľahlivo vyhodnotí a pripojené zariadenie bezpečne odpojí. Získate tak absolútnu kontrolu nad kvalitou siete a istotu, že vaše technológie sú pod neustálou ochranou.


Kľúčové vlastnosti, ktoré vás presvedčia


• Nezávislosť na jednej fáze: Vďaka napájaniu zo všetkých fáz (L1, L2, L3) zostáva relé plne funkčné aj pri výpadku ktorejkoľvek z nich.

• Komplexný monitoring: Relé spoľahlivo kontroluje správny sled fáz, ich výpadky a prekročenie hlídaného napätia.

• Ideálne pre siete bez nuly: Model HRN-55 je navrhnutý špeciálne pre 3fázové obvody, kde nie je potrebný alebo k dispozícii nulový vodič.

• Továrensky presné hodnoty: Pevne nastavené medze pre rýchlu inštaláciu – Umax na 125 % Un a Umin na 75 % Un.

• Filtrácia falošných poplachov: S nastaviteľným časovým oneskorením t2 (0,1–10 s) relé chytro ignoruje krátkodobé, neškodné poklesy napätia (napr. pri štarte motorov).

• Blesková havarijná reakcia: Ak napätie klesne pod kritických 60 % Un, dôjde k okamžitému rozopnutiu bez uplatnenia oneskorenia.

• Jasná vizuálna diagnostika: Zelená LED indikuje prítomnosť napájania, červená LED potom presne hlási typ poruchy (blikaním alebo trvalým svitom).

• Vysoká napäťová odolnosť: Prístroj zvládne špičkové preťaženie <1ms až AC 3x 500 V a trvalé napätie AC 3x 460 V.

• Spoľahlivý výstup: Jeden prepínací kontakt (AgNi) s menovitým prúdom 8 A a spínaným výkonom 2000 VA/AC1.

• Modulárne prevedenie: Kompaktná veľkosť 1 modulu (šírka 17,6 mm) pre štandardnú DIN lištu ušetrí cenné miesto v rozvádzači.

Príbeh a zážitok: Dokonalý prehľad a čistý dizajn

Každý skúsený elektrikár vie, že dobrý rozvádzač musí byť nielen funkčný, ale aj čitateľný. Model HRN-55 sa stane elegantným a vysoko užitočným prvkom každej inštalácie. Práca s ním je intuitívna – od jednoduchého pripojenia vodičov až po vizuálnu kontrolu. Prístroj s vami neustále komunikuje. Zelená LED dióda svietiaca trvale vás uisťuje, že napájanie je v poriadku. Ak však dôjde k problému, napríklad k nesprávnemu sledu fáz pri inštalácii, červená LED dióda sa okamžite rozsvieti a relé nedovolí spustenie technológie. Je to pokoj pre vašu myseľ stelesnený v kompaktnom module.

Výkon a efektivita: Priemyselná nezničiteľnosť

Odolnosť je u ochranných prvkov na prvom mieste. Toto relé disponuje špičkovými parametrami pre priemyselné nasadenie. S mechanickou životnosťou 60 miliónov operácií a elektrickou pevnosťou 4 kV (medzi napájaním a výstupom) je postavené tak, aby vydržalo aj v najnáročnejších podmienkach. Zvláda extrémne špičkové preťaženia a spoľahlivo pracuje v širokom teplotnom rozmedzí od -20 °C do +55 °C. To z neho robí húževnatého drina pre vonkajšie technologické rozvádzače aj prehriate strojovne.

Inovácia v praxi: Chytré oneskorenie, ktoré šetrí čas

Častým problémom lacných hliadacích relé je ich zbrklosť – odpoja stroj pri najmenšom zakolísaní siete spôsobenom napríklad nábehom ťažkého zariadenia v susednej hale. HRN-55 to rieši elegantne. Vďaka potenciometru na prednom paneli si môžete nastaviť oneskorenie t2 v rozmedzí 0,1 až 10 sekúnd. Relé tak počká, či sa sieť nestabilizuje. Ak sa však jedná o masívny prepad napätia pod 60 % (úroveň UOFF), chytrá logika prístroja toto oneskorenie úplne obíde a v záujme záchrany stroja okamžite rozopne kontakt.

Pre koho je produkt určený

Hliadacie relé ELKO HRN-55 je nepostrádateľnou súčasťou výbavy pre elektromontážne firmy, priemyselných údržbárov a výrobcov jednoúčelových strojov. Ocení ho všetci profesionáli, ktorí potrebujú chrániť asynchrónne motory, čerpadlá, ventilátory, kompresory a ďalšie 3fázové zariadenia v prevádzkach, kde nie je vyvedený alebo vyžadovaný nulový vodič. Tento prístroj je ideálny tam, kde je kritické zabezpečiť ochranu aj v okamihu, keď jedna z fáz úplne vypadne. Jeho uplatnenie nájdete od ťažkého priemyslu až po poľnohospodárske objekty či rozsiahle komerčné inštalácie.

Udržateľnosť a ekológia

Investícia do kvalitného hliadacieho relé je sama o sebe silným ekologickým krokom – predchádza totiž zničeniu drahých zariadení a nutnosti ich predčasnej likvidácie. Samotný model HRN-55 je navyše vysoko energeticky úsporný. S maximálnym príkonom iba 2 VA (a stratovým výkonom do 1 W) nezaťažuje vašu spotrebu ani pri nepretržitej prevádzke 24/7. Prístroj plne zodpovedá prísnym normám EN 60255, čo zaručuje bezpečné materiály, dlhú životnosť a šetrnosť k životnému prostrediu prostredníctvom minimalizácie elektroodpadu.


Technické špecifikácie


• Hliadacie svorky: L1, L2, L3 – Svorky na pripojenie fáz na meranie kvality napätia.

• Napájacie svorky: L1, L2, L3 – Prístroj sa napája zo všetkých fáz, nepotrebuje nulový vodič.

• Napájacie a hlídané napätie Un: 3x 400 V (50-60 Hz) – Štandardné trojfázové napätie bez nuly.

• Príkon: max. 2 VA / 1 W – Zanedbateľná spotreba energie pre trvalý chod.

• Max. trvalé napätie: AC 3x 460 V – Vysoká odolnosť proti dlhodobému prepätiu v sieti.

• Špičkové preťaženie <1ms: AC 3x 500 V – Schopnosť prestáť krátkodobé masívne napäťové rázy.

• Úroveň Umax: 125 % Un – Pevne nastavená horná hranica na odpojenie pri prepätí.

• Úroveň Umin: 75 % Un – Pevne nastavená spodná hranica na ochranu proti podpätiu.

• Spodná úroveň (UOFF): 60 % Un – Kritická hranica, pri ktorej relé vypína okamžite bez oneskorenia.

• Hysterézia: 2 % – Zabezpečuje stabilitu spínania na hranici chybového stavu, relé nepreblikáva.

• Časové oneskorenie t1: max. 500 ms – Fixné hardvérové oneskorenie meracieho obvodu.

• Časové oneskorenie t2: nastaviteľné 0,1–10 s – Voliteľný filter proti falošným poplachom z mikrovýpadkov.

• Výstup: 1x prepínací kontakt (AgNi) – Odolný kontakt na spoľahlivé ovládanie stykačov.

• Menovitý prúd: 8 A / AC1 – Kapacita plne postačujúca pre bežné riadiace a signálne obvody.

• Spínaný výkon: 2000 VA / AC1, 240 W / DC – Výstup zvládne ovládať aj náročnejšie riadiace prvky.

• Mechanická životnosť: 60 000 000 op. – Extrémna výdrž pre desiatky rokov priemyselnej prevádzky.

• Elektrická pevnosť: 4 kV (napájanie - výstup) – Garantuje nadštandardné bezpečnostné oddelenie obvodov.

• Pracovná teplota: -20..+55 °C – Plná funkčnosť v mrazivých halách aj rozpálených rozvádzačoch.

• Prierez pripojovacích vodičov: max. 2x 2,5 mm², max. 1x 4 mm² – Dostatočný priestor pre štandardnú kabeláž.

• Upevnenie: DIN lišta EN 60715 – Klasické, rýchle a bezpečné nacvaknutie do rozvádzača.

• Rozmer a hmotnosť: 90 x 17,6 x 64 mm, 63 g – Vysoko kompaktný (1-modulový) a ľahký dizajn.

FAQ - časté otázky zákazníkov


1. Aký je zásadný rozdiel medzi týmto modelom (HRN-55) a modelom HRN-55N? Model HRN-55 je určený pre 3fázové siete bez vyvedeného nulového vodiča (napájanie a meranie prebieha len cez L1, L2, L3). Vďaka napájaniu zo všetkých fáz funguje aj pri výpadku jednej z nich. Model HRN-55N naopak hliada aj nulový vodič, pretože sa z neho čiastočne napája (L1, L2, L3-N).

2. Bude relé fungovať, ak dôjde k úplnému prerušeniu jednej fázy? Áno, to je jeho obrovská výhoda. Pretože je prístroj napájaný zo všetkých troch fáz súčasne, aj pri úplnom výpadku jednej z nich zostane elektronika aktívna a dokáže bezpečne odpojiť výstupný kontakt pre záchranu vašich zariadení.

3. Prečo je na prednom paneli potenciometer a na čo slúži? Potenciometer slúži na nastavenie časového oneskorenia (t2) v rozmedzí 0,1 až 10 sekúnd. Toto oneskorenie zabraňuje tomu, aby relé zbytočne vypínalo vaše prístroje pri úplne bežných a krátkodobých poklesoch napätia, napríklad keď sa v továrni spúšťa ťažký stroj.

4. Čo znamená chybový stav, keď červená LED bliká? Ak červená LED dióda bliká, znamená to, že relé detekovalo buď výpadok jednej z fáz, alebo prekročenie nastavených napäťových medzí (došlo k prepätiu nad 125 % Un alebo k podpätiu pod 75 % Un). Výstupné relé v tomto stave vypne.

5. Čo signalizuje trvalý svit červenej LED diódy? Trvalý svit červenej diódy signalizuje, že bol detekovaný nesprávny sled fáz (napr. pri zlom zapojení prívodu). Zariadenie v tej chvíli ihneď odpojí výstup, aby nedošlo napríklad k roztočeniu motora do opačného smeru.

6. Čo sa stane, keď napätie v sieti klesne extrémne nízko? Ak napätie klesne pod 60 % menovitej hodnoty (tzv. úroveň UOFF), relé okamžite rozopne kontakt. V takejto kritickej situácii prístroj nečaká na uplynutie nastaveného oneskorenia t2, pretože by mohlo dôjsť k poškodeniu technológie.

7. Zvládne toto relé prevádzku v náročnom prašnom prostredí? Z predného panelu (po zabudovaní do skrine s krycím panelom) má prístroj krytie IP40. Samotné svorky majú krytie IP10. Pre výslovne prašné alebo vlhké prevádzky je nutné umiestniť relé do rozvádzača so zodpovedajúcim celkovým krytím (napr. IP65).
