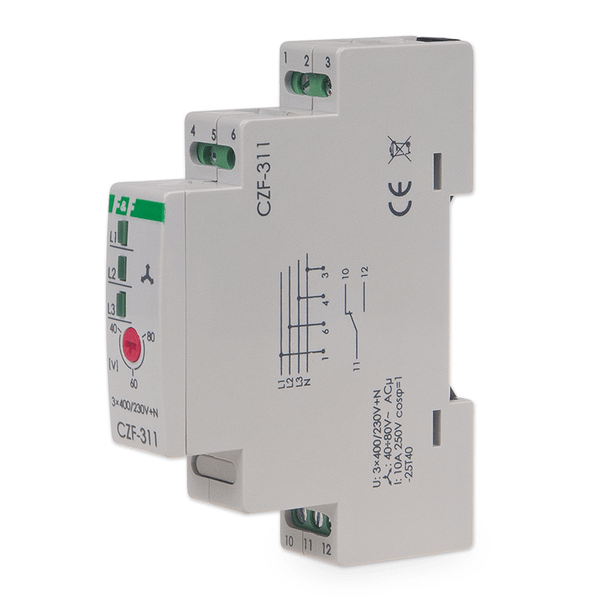

Hlídač výpadku fází F&F CZF-311 na DIN lištu

Hlídač výpadku fází F&F CZF-311 — Základní ochrana před spálením motoru

Ochrana třífázových pohonů před výkyvy sítě

Provoz třífázového asynchronního motoru při ztrátě jedné fáze nebo při výrazné napěťové asymetrii vede k rychlé degradaci izolace a téměř vždy končí spálením vinutí. K těmto situacím dochází nejčastěji při přepálení pojistky na přívodu, poškození nadzemního vedení nebo při uvolnění svorky v rozvaděči. Pokud motor není proti tomuto chodu na dvě fáze včas chráněn, hrozí vysoké finanční škody na technologii i následné odstávce výroby. Modul F&F CZF-311 je navržen tak, aby těmto fatálním haváriím automaticky zabránil rozepnutím řídicího obvodu.

Tento hlídač neustále analyzuje sdružené i fázové napětí v síti 3× 400 V + N. Jakmile dojde k poklesu napětí na libovolné fázi pod 150 V, nebo se objeví nebezpečná napěťová asymetrie, zařízení po krátkém zpoždění 4 sekund přeruší svůj 10A kontakt a okamžitě vypne stykač motoru. Časové zpoždění je zásadní funkcí, protože efektivně filtruje krátkodobé poklesy napětí vznikající při startu těžkých soustrojí, čímž eliminuje nežádoucí výpadky a opotřebení spínacích prvků.

Klíčové parametry, na které se můžete spolehnout

• Nastavitelná asymetrie vypnutí 40 - 80 V — tovární nastavení zabraňuje neoprávněné manipulaci a spolehlivě odpojí motor před lokálním přehřátím.

• Časové zpoždění 4 s — překlene mžikové síťové anomálie a zabrání „cvakání“ stykače při kolísání sítě.

• Hystereze napětí 5 V — garantuje, že relé sepne zpět až ve chvíli, kdy je síť skutečně stabilizovaná, a chrání tak kontakty stykače.

• Zatížitelnost 10 A (AC-1) — NO kontakt dimenzovaný pro přímé spínání ovládacích cívek většiny běžných průmyslových stykačů.

• Optická kontrola stavu — zelená LED dioda na čelním panelu podává okamžitou informaci o přítomnosti správného napětí.

• Úspora místa — standardní 1modulové provedení (šířka 18 mm) zajišťuje snadnou integraci do jakéhokoli stávajícího rozvaděče.

Spolehlivost díky pevným hodnotám

Na rozdíl od složitých multifunkčních relé je model CZF-311 koncipován pro maximální jednoduchost a provozní odolnost. Vypínací asymetrie nastavitelná 40 - 80 V a časová prodleva 4 sekundy jsou pevně dány hardwarovou konstrukcí. To znamená, že odpadá riziko lidské chyby při uvádění do provozu. Obsluha nebo údržba nemůže omylem snížit citlivost ochrany. Návratová hystereze 5 V navíc tvoří spolehlivý polštář – pokud napětí sítě balancuje přesně na kritické hranici, relé drží motor bezpečně odpojený, dokud se podmínky trvale nezlepší.

Inovace v praxi

Tento typ fázového relé je naprostým standardem v jednoduchých průmyslových a zemědělských aplikacích. Typickým příkladem jsou čerpadla ve vodárnách, cirkulárky, drtiče nebo ventilátory v chovech dobytka. Tedy stroje, u kterých nezáleží na sledu fází (nebo je jejich obrácený chod mechanicky neškodný či blokovaný jiným způsobem), ale výpadek jedné fáze by způsobil jejich tiché, lokální spálení. Zelená LED dioda svítí, pokud je vše v pořádku. Jakmile zhasne a motor se zastaví, obsluha ihned ví, že problém není v motoru samotném, ale v napájecí síti.

Pro koho je produkt určený

Pro výrobce rozvaděčů a elektroinstalatéry: Kompaktní prvek s vynikajícím poměrem ceny a výkonu pro doplnění základní ochrany motorů v menších domovních i průmyslových rozvaděčích. Zapojení je velmi přímé a nevyžaduje nastavování.

Pro údržbáře a servisní techniky: Bezúdržbový komponent, který usnadňuje diagnostiku. Přehledný 10A výstup (spínací kontakt NO) usnadňuje vložení relé do série s bezpečnostním stop-tlačítkem a cívkou stykače.

Technické specifikace

• Napájení: 3× 400 V / 230 V + N — Pro správnou detekci fázového i sdruženého napětí vyžaduje připojení pracovního vodiče N.

• Výstupní kontakt: 1× NO/NC — Při správném napětí je kontakt trvale sepnutý a umožňuje chod motoru.

• Maximální proud kontaktu: 10 A (AC-1) / 250 V AC — Dostatečný výkon pro ovládání hlavní cívky průmyslového stykače.

• Napěťová asymetrie pro vypnutí: 40 - 80 V (nastavitelná) — Hranice, při které relé vyhodnotí nerovnováhu jako nebezpečnou.

• Spodní hranice napětí pro vypnutí: 150 V — Limit, který relé interpretuje jako výpad jedné fáze.

• Návratová hystereze: 5 V — Hodnota zabraňující opětovnému startu při mírném kolísání sítě u kritické meze.

• Zpoždění vypnutí: 4 s — Fixní blokování falešných poplachů z důvodu mžikových podpětí.

• Připojení: Šroubové svorky do 2,5 mm² — Standardní svorkovnice pro zapojení tvrdých i slaněných vodičů.

• Montáž: Na DIN lištu 35 mm (1 modul) — Šířka 18 mm nezabere v rozvaděči zbytečné místo.

• Provozní teplota: -25 °C až +40 °C — Spolehlivé nasazení ve venkovních a nevytápěných skříních.

• Krytí: IP20 — Komponent je určen pro instalaci výhradně dovnitř elektrického rozvaděče.

FAQ — Časté otázky zákazníků

1. Je nutné k tomuto relé přivést i nulový vodič (N)? Ano, pro bezchybné fungování a přesné měření napěťových hladin je nutné do relé připojit fáze L1, L2, L3 a střední pracovní vodič N.

2. Chrání tento model také před záměnou pořadí fází? Ne, model CZF-311 nesleduje směr otáčení fází (sled). Monitoruje pouze výpadek a asymetrii. Pokud potřebujete chránit motor i proti obrácenému chodu, zvolte model CKF-316.

3. Lze na zařízení nějak změnit vypínací zpoždění 4 sekundy? Časové zpoždění 4 sekundy je pevně zakomponováné v elektronice zařízení. Tato absence ovládacích prvků je záměrná pro zachování maximální spolehlivosti provozu bez možnosti neodborných zásahů.

4. Jak poznám, že relé plní svou funkci a propouští napětí? Pokud jsou všechny tři fáze i napětí v předepsané toleranci, svítí na čelním panelu zelená LED dioda a vnitřní NO kontakt je sepnutý (průchozí). Jakmile nastane chyba, dioda zhasne a kontakt se rozepne.

5. Jakmile se napětí po výpadku vrátí, musím relé natáhnout ručně? Není to nutné. Relé pracuje automaticky. Jakmile se síť stabilizuje a hodnota napětí stoupne o požadovanou hysterezi, kontakt se sám opět sepne a uvolní obvod.

6. Mohu silové kabely k motoru připojit přímo přes toto relé? Ne, kontakty uvnitř relé jsou stavěné pouze na 10 A v kategorii AC-1 (odporová zátěž) a nedokážou přenést silový proud pro motor. Zařízení musí vždy ovládat spínací cívku silového stykače.

7. Reaguje relé na přetížení motoru při ucpání mechaniky? Ne, hlídač výpadku fází nemonitoruje odebíraný proud. Slouží k ochraně před problémy na straně přívodní napěťové sítě. Proti mechanickému přetížení je nutné motor chránit motorovým spouštěčem (tepelným relé).
