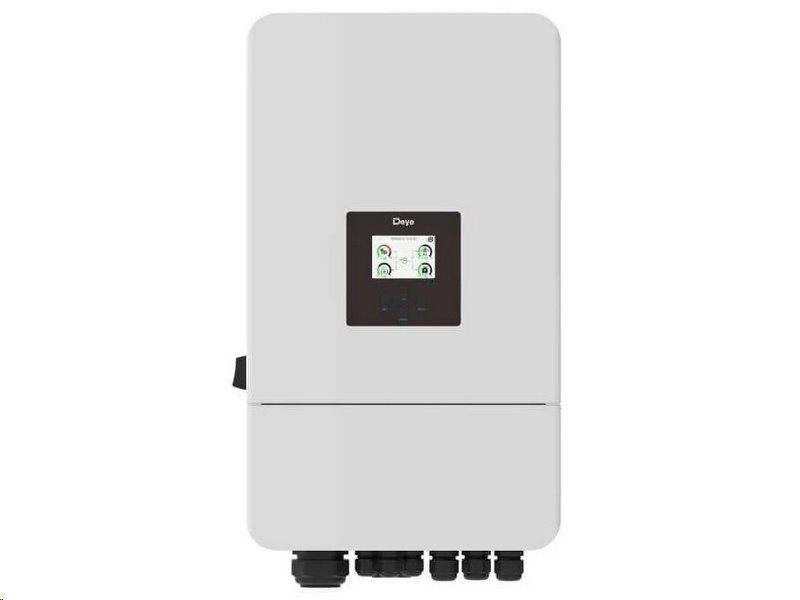

Striedač hybridný DEYE SUN-12K-SG05LP3-EU-SM2, 12 kW, 3F, 5. generácie, LV

Hybridný menič Deye SUN-12K-SG05LP3-EU-SM2 — 100% asymetria s certifikáciou PPDS

Základný prvok pre spoľahlivý energetický manažment

Projektujete fotovoltický systém pre objekt s nerovnomerným zaťažením fáz a vysokými energetickými nárokmi? Nízkonapäťový 3fázový hybridný menič DEYE SUN-12K 5. generácie rieši komplexné toky energií s maximálnou účinnosťou. Tento model kombinuje solárny invertor a nabíjačku batérií v jednom šasi, pričom jeho kľúčovou výhodou je podpora 100% asymetrického výstupu. Z celkového výkonu 12 kW dokáže na jednu zaťaženú fázu alokovať až 6 kW, čo eliminuje zbytočné nákupy energie zo siete pri asymetrickej spotrebe domácnosti či firmy.

Menič je plne kompatibilný s nízkonapäťovými 40–60V batériami a poskytuje masívny nabíjací a vybíjací prúd až 240 A. Komunikácia s batériovým úložiskom (BMS) prebieha cez priemyselné rozhrania CAN alebo RS-485, čo zaručuje širokú kompatibilitu naprieč trhom. Zariadenie je plne certifikované laboratóriom čistej energetiky EG.D v súlade s PPDS (kategória A1 aj A2) a spĺňa tak najprísnejšie požiadavky na trvalé pripojenie do distribučnej siete v Českej republike platné od roku 2025.

Kľúčové parametre a ich prínos v praxi

• 100% asymetrický výstup — umožňuje cielene smerovať až 6 kW výkonu na jedinú fázu podľa aktuálneho zaťaženia (napr. pri súbehu tepelného čerpadla a varnej dosky).

• Nabíjací a vybíjací prúd 240 A — garantuje rýchle uloženie prebytkov a bleskové pokrytie vysokých odberových špičiek z batérie.

• Certifikácia PPDS A1/A2 — bezproblémová legislatívna priechodnosť pri schvaľovaní u lokálnych distribútorov energií (EG.D, ČEZ, PRE).

• Dva MPP trackery (2+2 vstupy) — s rozsahom 200 až 650 V optimalizujú zisk aj pri zložitejšej orientácii a zatienení panelov.

• Multifunkčný port Smart Load — hardvérový výstup konfigurovateľný ako vstup pre generátor alebo riadený výstup (napr. automatické spínanie ohrevu vody pri prebytkoch).

• Kapacita preťaženia 100 % po dobu 10 s — absorbuje ťažké štarty asynchrónnych motorov (kompresory, cirkulárky) bez výpadku systému.

• Komplexný monitoring — správa cez cloudovú platformu Solarman s využitím pribaleného Wi-Fi donglu na presný dohľad 24/7.

• Stupeň krytia IP65 — hliníkové šasi a utesnené konektory umožňujú bezpečnú montáž do prašných technických miestností aj exteriérov (pri dodržaní tienenia).

Proces a ovládanie v praxi

Tento menič je navrhnutý na plynulý inštalačný proces a intuitívnu správu. Všetky prevádzkové stavy, od nastavenia priorít batérie cez AC/solárne nabíjanie až po konfiguráciu portu Smart Load, možno detailne parametrizovať cez čelný farebný dotykový LCD displej.

Pri oživovaní systému ocení montér prehľadné rozloženie svorkovníc a kvalitné MC4 konektory na priame pripojenie PV stringov. Dodaný Wi-Fi modul sa integruje do miestnej siete, čím otvára cestu k aplikácii Solarman. Používateľ aj servisný technik tak získavajú v reálnom čase prehľad o výrobe na oboch MPP trackeroch, toku do siete a stave nabitia úložiska.

Výkonová kapacita a technologický štandard

Výkonnostné limity modelu DEYE SUN-12K ďaleko presahujú štandardy bežných domácich inštalácií. Striedač spracuje na DC vstupe výkon až 19,2 kW, čo umožňuje výrazné predimenzovanie fotovoltického poľa (over-panelling) na maximalizáciu ziskov v zimných mesiacoch.

Účinnosť konverzie dosahuje špičkových 97,6 %. Technológia navyše obsahuje funkcie pokročilého riadenia siete ako Grid peak shaving (orezávanie špičiek zo siete chytrou dotáciou z batérie) a Phase balancing, ktoré chránia hlavný istič pred vybavením.

Inovatívne riadenie toku energií v praxi

Rozhranie striedača otvára profesionálom flexibilné možnosti návrhu v B2C aj B2B sektore:

1. Chytrá domácnosť s TČ a elektromobilom: Využitím nezávislého portu Smart Load sa striedač správa ako hardvérový wattrouter. Pri dosiahnutí 100 % nabitia batérie presmeruje prebytočnú energiu do vykurovacej patróny bojlera. Následne 100% fázová asymetria zabráni nákupom zo siete, keď na jednej fázy beží 1f nabíjačka elektromobilu (napr. 3,6 kW) a na ostatných je odber minimálny.

2. Komerčný objekt vyžadujúci absolútnu zálohu: Pre kritické prevádzky, kde výpadok siete znamená stratu, slúži dedikovaný vstup s relé na štart diesel generátora. Len čo kapacita batérií klesne pod stanovenú hranicu, DEYE automaticky zopne suchý kontakt, spustí centrálu, začne z nej napájať záťaž a paralelne dobíjať batérie prúdom až 240 A.

Cieľové skupiny a montáž

Striedač spadá do kategórie profesionálnych elektrokomponentov. Je striktne určený na inštaláciu certifikovanými elektromontérmi a revíznymi technikmi s oprávnením na zapájanie solárnych systémov. Zákaznícky je produkt dimenzovaný primárne pre:

• Projektantov a realizačné firmy, ktoré potrebujú robustný a plne schválený HW (certifikácia EG.D / PPDS) na realizácie kľúčových zákaziek.

• Rozsiahle rezidenčné domy, ktorých chod je závislý na tepelnom čerpadle, silnom indukčnom varení a súkromnej nabíjacej infraštruktúre.

• Menšie výrobné a skladové haly, vyžadujúce zálohovanie 3f asynchrónnych záťaží a zníženie rezervovaného výkonu (pomocou peak shaving).

Technické špecifikácie

• Menovitý výstupný AC výkon: 12 kW — Maximálny trvalý výkon dodávaný do záťaže.

• Max. DC vstupný výkon: 19,2 kW — Umožňuje masívne predimenzovanie panelov na slabšie slnečné dni.

• Napätie batériového systému: 40 až 60 V DC — Bezpečná LV (low-voltage) platforma.

• Max. nabíjací/vybíjací prúd: 240 A — Zaisťuje bleskové reakcie na záťažové špičky a ukladanie prebytkov.

• Počet fáz: 3 — Podporuje plnú 100% asymetriu (výkon až 6 kW na jednu fázu).

• Rozsah pracovného napätia MPPT: 200 až 650 V — Flexibilný štart aj pri kratších stringoch.

• Max. PV napätie (Voc): 800 V — Vysoká tolerancia na sériové zapojenie výkonných panelov.

• Počet MPP trackerov / stringov: 2 vstupy (2+2) — Oddelené sledovanie bodu výkonu pre zložitejšie strechy.

• PV vstupný prúd: 26 A + 26 A — Plne kompatibilný s modernými veľkoformátovými panelmi s vysokým prúdom.

• PV skratový prúd: 39 A + 39 A — Bezpečnostná dimenzia pre moderné moduly.

• Účinnosť meniča: 97,6 % — Minimalizácia strát pri premene z DC na AC prúd.

• Max. výstupný AC prúd: 17,4 A — Zodpovedá štandardnému isteniu výkonových vetiev.

• Max. priechodzí AC prúd: 45 A — Dôležité na dimenzovanie by-pass režimu a priameho napájania zo siete.

• Komunikačné rozhranie batérie: CAN, RS-485 — Univerzálne pripojenie BMS k drvivej väčšine 48V batérií.

• Systémové komunikačné linky: RS-232, Modbus (RTU 485) — Otvorené na integráciu s Loxone, TaHoma či iným nadradeným systémom.

• Displej a konektory: Farebný LCD, PV konektory MC4 — Rýchle osadenie a intuitívna obsluha na mieste.

• Prevádzková teplota: -40 °C až +60 °C — Výborná odolnosť voči extrémnym výkyvom počasia.

• Stupeň krytia a použitie: IP65, vnútorná aj vonkajšia montáž na stenu — Vybavené masívnym pasívnym chladením odolným voči striekajúcej vode.

• Fyzické rozmery (Š×V×H): 386 × 660 × 253 mm — Relatívne kompaktný pôdorys vzhľadom na výkonnostnú triedu.

• Hmotnosť: 35,2 kg — Vyžaduje pevnú nosnú konštrukciu (kotvy do betónu sú súčasťou balenia).

• Obsah balenia: Striedač, nástenný držiak, 4× kotva do betónu, 3× meracia cievka 100A/50mA (CT sondy), teplotné čidlo pre Pb batérie, Wi-Fi dongle na bezdrôtový monitoring.

FAQ — Časté otázky zákazníkov

1. Spĺňa tento striedač podmienky na legálne pripojenie k českej distribučnej sieti?

Áno, striedač DEYE SUN-12K-SG05LP3-EU-SM2 je úspešne certifikovaný laboratóriom čistej energetiky a disponuje plnou certifikáciou PPDS (Pravidlá prevádzkovania distribučných sústav) pre kategórie A1 aj A2.

2. Ako funguje 100% asymetria u tohto modelu?

Menič vie presmerovať celú svoju kapacitu asymetricky. U tohto 12kW modelu to znamená, že záťaž na jedinej fáze môže teoreticky dosahovať až 6 kW (50 % celkového výkonu stroja), bez toho aby ste doplácali energiu zo siete. Tým dokonale vyrovnáva typické spotrebiče v ČR, ktoré sú často 1fázové.

3. Dá sa k nemu priamo pripojiť vykurovacia špirála bojlera?

Áno, na tento účel je ideálny vyhradený port „Smart Load“. Možno ho v menu nakonfigurovať tak, aby spínal vyvedenú záťaž (vykurovaciu patrónu) čisto vtedy, keď sú batérie nabité a systém má prebytok PV výkonu. Funkčne to nahrádza externý wattrouter.

4. Ktoré batérie sú s týmto striedačom kompatibilné?

Systém je navrhnutý pre štandardné nízkonapäťové (40–60 V) inštalácie. Cez rozhranie CAN a RS-485 s ním bezchybne komunikujú BMS (Battery Management Systémy) väčšiny známych výrobcov lítiových aj LiFePO4 rackových či stenových batérií. Možno využiť aj olovené trakčné batérie (zariadenie má pribalené čidlo na meranie teploty Pb batérií).

5. Zvládne menič kooperovať s diesel generátorom?

Rozhodne. Má pre generátor samostatný konektorový vstup (GEN port) a bezpotenciálový kontakt. Len čo kapacita akumulátorov klesne pod limitnú úroveň nastavenú v LCD, striedač pošle signál, centrála naštartuje, pokryje chod záťaží v dome a súčasne začne dobíjať batérie.

6. Je možné tento striedač integrovať do inteligentného domu Loxone?

Áno, zariadenie disponuje rozhraním Modbus RTU 485, pomocou ktorého možno stroj plne čítať aj ovládať cez nadradené riadiace systémy typu Loxone, Fibaro alebo rôzne PLC automaty.

7. Dodáva sa striedač aj s príslušenstvom
