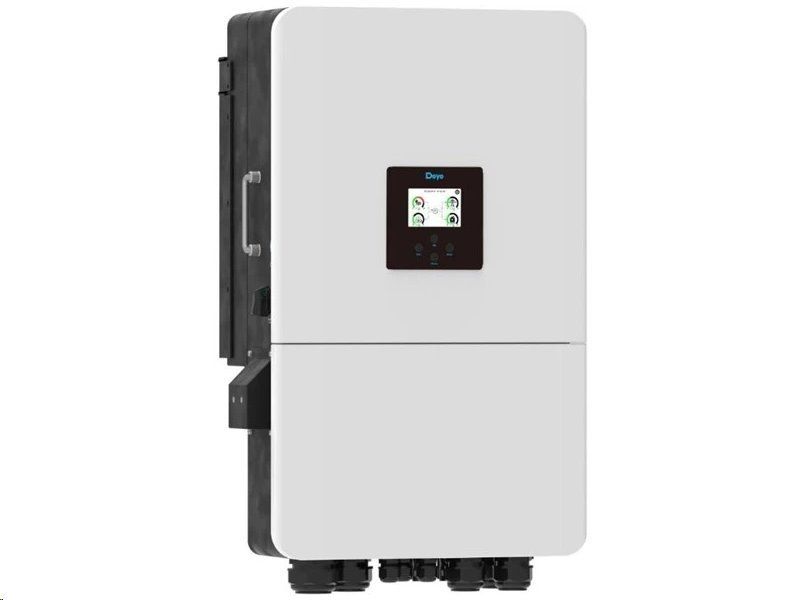

Striedač hybridný DEYE SUN-20K-SG05LP3-EU-SM2, 20 kW, 3F, 5. generácie, LV

Hybridný menič DEYE SUN-20K-SG05LP3-EU-SM2 — 20 kW s asymetrickým výstupom

O úroveň spoľahlivejšie riadenie ostrovných a hybridných sietí

Riadenie tokov energie v moderných priemyselných halách a veľkých rezidenčných objektoch vyžaduje absolútnu flexibilitu. Štandardné meniče zlyhávajú pri nerovnomernom zaťažení fáz alebo pri nutnosti integrácie externých záložných systémov, čo vedie k nechceným výpadkom technológií a stratám.

Model DEYE SUN-20K 5. generácie je navrhnutý pre plne asymetrický 3fázový výstup s možnosťou dodávať výkon až 10 kW na jednu fázu. Vďaka optimalizácii pre 40–60V nízkonapäťové batérie a masívnemu maximálnemu nabíjaciemu prúdu 350 A garantuje spoľahlivú neprerušenú prevádzku. Disponuje integrovaným Smart Load portom, ktorý úspešne nahrádza externé wattroutery a umožňuje priame pripojenie vykurovacích telies, existujúceho on-grid meniča alebo záložných dieselových generátorov.

Architektúra pre náročné inštalácie

• 100% asymetrický výstup — zvládne nárazovo zaťažiť jednu jedinú fázu až na úroveň 10 kW bez zrútenia systému.

• Masívny nabíjací prúd 350 A — garantuje bleskové nabitie 40–60V akumulátorov pre maximálne využitie slnečnej energie.

• Krátkodobé preťaženie 200 % — bez problémov utiahne rozbehové prúdy asynchrónnych motorov a čerpadiel po dobu 10 sekúnd.

• Integrovaný Smart Load port — konfigurovateľný nezávislý vstup pre generátor alebo riadený výstup pre ohrev TÚV pri prebytkoch.

• Dva nezávislé MPPT trackery (2+2) — pracujú so širokým rozsahom 160–650 V, zaisťujú optimálnu výťažnosť aj z tienených sekcií strechy.

• Otvorená komunikácia — obsahuje rozhrania CAN, RS-485 a Modbus RTU, takže ho ľahko integrujete napr. do inteligentných systémov Loxone.

• Funkcia Grid Peak Shaving — inteligentné orezávanie výkonových špičiek odberu zo siete chráni hlavný istič a znižuje distribučné poplatky.

• Priemyselné krytie IP65 — bezpečná prevádzka v prašnom prostredí aj pri vonkajších inštaláciách s teplotnou odolnosťou od -40 do +60 °C.

• Nastavenie Time of Use — precízne programovanie až 6 časových úsekov pre cyklovanie batérie podľa aktuálnych taríf dodávateľa energie.

Plná kontrola nad tokom energie

Oživenie a správa systému s týmto meničom je navrhnutá s maximálnym ohľadom na produktivitu inštalačného technika aj koncového užívateľa. Cez farebný dotykový LCD displej ľahko nakonfigurujete všetky bezpečnostné aj výkonové parametre vrátane limitov pre vybíjanie (SOC).

Priložený Wi-Fi modul v kombinácii s platformou Solarman zaisťuje okamžitý prehľad o všetkých tokoch.

Vstavaná zbernica pre komunikáciu s BMS (Battery Management System) automaticky rozpozná špičkové nízkonapäťové lítiové batérie na trhu, čo radikálne minimalizuje čas potrebný na sprevádzkovanie celej sústavy.

Dimenzované pre extrémne zaťaženie

Menič SUN-20K posúva technologické hranice nízkonapäťových 3fázových systémov. Je schopný pracovať s PV poľom s výkonom až 32 000 W (v maxime možno pripojiť až 40 kWp) a na striedavej strane trvalo dodáva 20 000 W.

Extrémne silná je jeho priechodzia kapacita zo siete do záťaže (passthrough), ktorá dosahuje prierazných 70 A. S MPPT účinnosťou presahujúcou 99 % a celkovou európskou účinnosťou 97,0 % minimalizuje tepelné straty, zatiaľ čo robustné aktívne chladenie stráži kondíciu polovodičov aj v letných extrémoch.

Topológia prispôsobená priemyslu aj moderným domom

Výrobné a komerčné prevádzky si nemôžu dovoliť prestoje spôsobené kolísaním distribučnej sústavy. Využitím ostrovnej funkcie UPS a schopnosti paralelného zapojenia až 10 týchto meničov dokážete vybudovať výkonnú nezávislú podnikovú sieť. V rezidenčnom sektore oproti tomu oceníte adaptívny Smart Load.

Počas letných horúčav pošle prebytky na napájanie bojlera (správa sa ako inteligentný wattrouter). V prípade dlhých zimných nocí sa port zachová ako vstup, automaticky diaľkovo nahodí pripojený benzínový či dieselový generátor a odpojí ho po nabití úložiska.

Pre koho je produkt určený

Zariadenie ocenia certifikovaní inštalační partneri a projektanti, ktorí pre svojich zákazníkov tvoria nezávislé hybridné ekosystémy a narazili na technologické limity bežných meničov pri asymetrii a zálohovaní.

Je rovnako ideálnou voľbou pre prevádzkovateľov komerčných a výrobných hál, kde je primárnym cieľom aktívne znižovanie prevádzkových nákladov vďaka lokálnemu orezávaniu špičiek (Grid Peak Shaving) a bezproblémová kooperácia s existujúcimi dieselovými generátormi.

Kľúčový je potom aj pre správcov inteligentných domov a veľkých rezidencií požadujúcich centralizovanú architektúru s integráciou do Loxone (cez Modbus RTU) s automatickým využívaním energie. Inštalácia vyžaduje odbornú certifikáciu a dodržanie všetkých príslušných národných noriem pre pripájanie k distribučnej sústave.

Technické špecifikácie

• Menovitý výstupný výkon (AC): 20 000 W — Spoľahlivý trvalý dodávaný výkon pre veľkú domácnosť či menší podnik.

• Max. zdanlivý výkon (AC): 22 000 VA — Poskytuje výkonovú rezervu na prekonanie štartovacích rázov.

• Max. vstupný výkon z PV: 32 000 W — Umožňuje bezpečné a masívne predimenzovanie solárneho poľa.

• Typ batérie: Nízkonapäťová 40–60 V — Vysoko bezpečný štandard, kompatibilný s bežnými LV Li-ion modulmi.

• Max. nabíjací a vybíjací prúd: 350 A — Zvládne v extrémne krátkom čase presunúť obrovské množstvo energie do batérií.

• Počet MPPT / stringov: 2 trackery (2 + 2) — Flexibilné zapojenie na komplikované a viacnásobne orientované strechy.

• MPPT rozsah napätia: 160–650 V — Optimalizácia výroby začína už pri nízkom rannom napätí (štart od 160 V).

• Trvalý AC Passthrough (priechod): 70 A — Ochráni inštaláciu pred preťažením, aj keď je sieť maximálne vyťažená bypassom.

• Paralelná prevádzka: Max. 10 jednotiek — Možno združovať meniče aj batérie, systém sa škáluje až k 200 kW mikro-gridu.

• Stupeň krytia: IP65 — Absolútna ochrana proti prachu a tryskajúcej vode garantuje flexibilitu umiestnenia vnútri aj vonku.

• Úroveň akustického hluku: < 60 dB — Systém inteligentného chladenia neruší okolie, ideálny pre technické miestnosti.

• Hmotnosť: 51,9 kg — Masívne a bezpečné priemyselné prevedenie pre dlhú životnosť pod záťažou.

• Rozmery: 456 × 750 × 268,5 mm — Jednoduchá inštalácia na nosnú stenu bez potreby externých skríň.

FAQ — Časté otázky zákazníkov

1. Zvládne tento menič napájanie celého domu pri výpadku siete (blackoute)?

Áno, menič má dedikovaný plnohodnotný záložný okruh a vďaka 100% fázovej asymetrii a podpore preťaženia až na 200 % po dobu 10 s bezpečne udrží celú domácnosť v chode bez nutnosti asymetrického obmedzovania výkonu.

2. S akými typmi a značkami batérií môžem menič použiť?

Model komunikuje primárne s komerčnými nízkonapäťovými batériami (Lítium-ión) v bezpečnom rozsahu 40–60 V cez zbernicu CAN alebo RS-485. Podporuje vlastné nastavenie kapacity aj hraničných hodnôt vybíjania.

3. Ako presne mi pomôže funkcia Smart Load?

Smart Load port je plne nastaviteľný konektor s dvojitou identitou. V lete ním môžete inteligentne využívať prebytky energie rovno do tepelného čerpadla alebo bojlera bez inštalácie ďalších modulov. V zime ho naopak nasdielate ako vstup pre automatizované sepnutie dieselového generátora pri prázdnych batériách.

4. Čo znamená funkcia orezávania špičiek (Grid Peak Shaving)?

Základným princípom je ochrana ističa a úspora platieb za rezervovanú kapacitu odberného miesta. Ak váš odber z distribučnej siete prekročí užívateľsky nastavený limit, menič bleskovo zareaguje a dorovná chýbajúci výkon z batérií alebo solárnych panelov.

5. Dá sa tento menič napojiť na existujúcu inteligentnú domácnosť Loxone?

Áno, zariadenie má otvorenú architektúru pre integráciu tretích strán pomocou protokolu Modbus RTU prostredníctvom svorkovnicového portu RS-485.

6. Môžem kapacitu meničov do budúcnosti rozširovať?

Úplne bez problémov. Dá sa paralelne prepojiť až 10 meničov. To vám umožní tvoriť systémy s menovitým inštalovaným výkonom až masívnych 200 kW.

7. Prečo menič pracuje práve s nízkonapäťovým systémom (LV) 48 V?

Nízkonapäťové batériové moduly nepredstavujú priame ohrozenie vysokým DC napätím a sú preto ideálnou voľbou s ohľadom na dlhodobú požiarnu prevenciu aj jednoduchšie legislatívne povoľovacie procesy pre obytné priestory.
