Hydraulický zdvihák 2T

Majiteľ a obsluha je zodpovedná za vykonávanie údržby, udržiavanie všetkých štítkov a varovných označení a počas prevádzky dodržiavanie správneho používania. Kontrolu zdviháka vykonávajte na základe informácií uvedených v tejto príručke.

     Pred použitím tohto zdviháka je povinnosťou majiteľa a obsluhy prečítať a oboznámiť sa s touto užívateľskou príručkou a porozumieť všetkým upozorneniam a inštrukciám vrátane procesu kontroly a údržby, ktoré obsahuje táto príručka a ktoré sú umiestnené na zdviháku. Každý, kto pracuje s týmto zariadením, musí byť oboznámený s obsluhou, upozorneniami, údržbou atď., aby bola zaistená bezpečná manipulácia a práca s týmto zdvihákom.

Popis produktu:

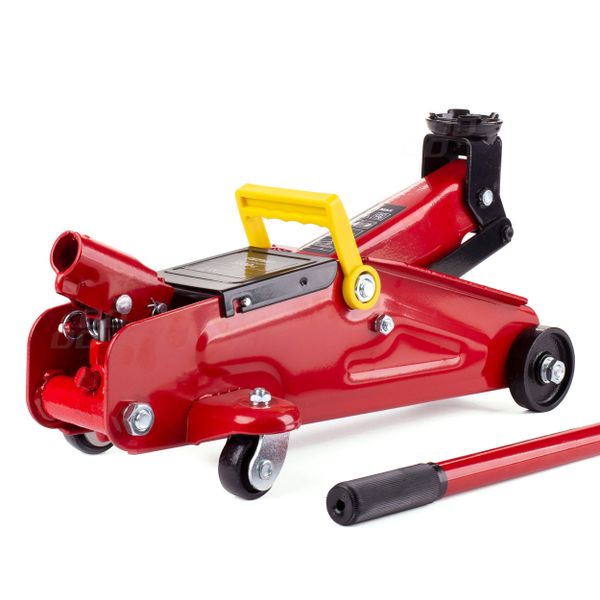

            Hydraulický zdvihák so zdvihovým objemom 2000 kg vyrobený z hrubej oceľovej platne, ktorá poskytuje dostatočnú tuhosť a pevnosť konštrukcie, o čom svedčí hmotnosť zdvihu 8,5 kg. Má odtokový ventil integrovaný s poistným ventilom. Hydraulický zdvihák je vybavený pevnými kovovými prednými kolesami a torznými a guľkovými ložiskami, ktoré zaisťujú stabilnú prevádzku a vysokú mobilitu.
Vlastnosti výrobku:
- maximálna nosnosť 2000 kg
- výška zdvihu: 130-330 mm
- hmotnosť zdvihu: 8,5 kg
- rozmery: 48x23x15 cm
- certifikáty: CE
Obsah súpravy:

- 2 tonový zdvih
- zdvihacia rukoväť dlhá 42 cm
Návod na použitie
Zdvihnutie vozidla:
1. Uistite sa, že zdvihák a vozidlo sú na pevnom rovnom podklade.
2. Vždy zatiahnite ručnú brzdu a zablokujte kolesá.
3. Podľa príručky k vozidlu zistite zdvihacie miesta určené na umiestnenie zdviháka a umiestnite zdvihák pod toto miesto.
4. Otočte vypúšťací ventil v smere hodinových ručičiek do zatvorenej polohy. Nepreťahujte!
5. Na zdvihnutie vozidla do požadovanej polohy vložte do nástavca ovládaciu tyč a pumpujte hore a dole.
6. Umiestnite podpery pod podvozok na miesta k tomu určené výrobcom vozidla. Nebuďte pod vozidlom, ak nestojí na podperách. Zdviháky nie sú konštruované na dlhodobé zdvihnutie ťažkého nákladu. POMALU otáčajte vypúšťacím ventilom v protismere hodinových ručičiek na spustenie vozidla na podpery.

Spustenie vozidla:
1. Otáčaním v smere hodinových ručičiek vypúšťací ventil zatvorte.
2. Pumpovaním zdvihnite vozidlo z podpier.
3. Odstráňte podpery. Nebuďte pod vozidlom počas spúšťania vozidla.
4. Uvoľnite pomalým otáčaním v protismere hodinových ručičiek vypúšťací ventil na spustenie vozidla na podlahu.
Kontrola:
   Výrobok by mal byť udržiavaný podľa tohto návodu na použitie. Na tomto výrobku by nemali byť vykonávané žiadne úpravy.
1. Pred každým použitím by mala byť vykonaná vizuálna kontrola stavu, napr. prasknuté zvary, poškodenie, ohnutie, nechýbajú alebo nie sú poškodené niektoré časti.
2. Kontrola by mala byť vykonaná podľa inštrukcií v tomto manuáli.
3. Skontrolujte, či není prasknutý alebo zlomený nejaký zvar, či sa nevyskytuje rozsiahla korózia, či nie sú uvoľnené, poškodené alebo chýbajúce niektoré časti.
Údržba:
   Odporúča sa pravidelná mesačná údržba. Mazanie je veľmi dôležité pre zdviháky, pretože nesú veľké zaťaženie. Akákoľvek nečistota ako prach, hlina atď. môže spôsobiť pomalší pohyb alebo veľmi vážne poškodiť vnútorné súčasti. Nasledujúci postup je vytvorený pre správny chod zdviháka.
1. Mažte zdvihací valec, závity a pumpovací mechanizmus ľahkým olejom.
2. Vizuálne kontrolujte, či nie sú prasknuté zvary, ohnutie, poškodenie alebo strata častí alebo únik oleja.
3. Výrobok by mal byť okamžite skontrolovaný, ak bol vystavený nadmernému nákladu alebo nárazu.

4. Akonáhle akýkoľvek hydraulický zdvihák pracuje abnormálne, mal by byť vyradený z prevádzky, kým nebude opravený autorizovaným opravárom.
5. Udržujte čisté všetky povrchy, štítky a upozornenia.
6. Kontrolujte stav oleja.
7. Kontrolujte valec každé tri mesiace, či sa nevyskytuje rozsiahla korózia. Vyčistite ho, keď je potrebné, a natrite olejom navlhčeným handričkou. Keď není zdvihák použitý, vždy by mal byť spustený dole.
Vždy skladujte váš zdvihák v úplne spustenej polohe. Toto ochráni dôležité časti proti korózii. Nepoužívajte brzdovú kvapalinu, olej do prevodovky alebo bežný motorový olej – mohlo by dôjsť k poškodeniu. Vždy používajte výrobky určené do hydraulických zdvihákov.

ODSTRÁNENIE VZDUCHU:

1. Otočte vypúšťacím ventilom v protismere hodinových ručičiek o jednu otáčku na otvorenie.

2. Osemkrát zapumpujte v plnom rozsahu.

3. Otočte vypúšťacím ventilom v smere hodinových ručičiek na zatvorenie.

4. Pumpujte tyčou, kým valec nedosiahne maximálnu výšku, a niekoľkokrát zapumpujte na odstránenie vzduchu z valca.

5. Opatrne a pomaly stlačte krytku plnenia oleja na vypustenie zachyteného vzduchu.

6. Otočte o jednu otáčku vypúšťací ventil v protismere hodinových ručičiek a spustite valec do najnižšej polohy. Použite silu, ak bude potrebné.

7. Otočte vypúšťacím ventilom v smere hodinových ručičiek do zatvorenej polohy a skontrolujte činnosť zdvihania. Je možné, že predchádzajúci postup bude musieť byť vykonaný niekoľkokrát na dokonalé vypustenie vzduchu.

SERVIS:

V akomkoľvek prípade, keď sa zdá byť zdvihák poškodený, je opotrebovaný alebo pracuje abnormálne, mal by byť odstavený z prevádzky, kým nebude opravený autorizovaným servisom. Na opravu použite iba náhradné diely autorizované výrobcom.

 Kontrola stavu oleja:

1. Otočte vypúšťací ventil v protismere hodinových ručičiek na spustenie zdvihacieho valca do spodnej polohy. To môže vyžadovať zatlačenie silou.

2. Odstráňte kontrolný tanier.

3. Zdvihák postavte na rovný podklad, odstráňte uzáver plniaceho otvoru. Postavte zdvihák do vertikálnej polohy s nástavcom pre tyč v dolnej polohe. Olej by mal byť v rovine so spodnou čašťou plniaceho otvoru. Ak nie, doplňte olej. NEPREPĹŇAJTE. Vždy plňte novým čistým hydraulickým olejom.

4. Vráťte späť uzáver plniaceho otvoru a kontrolný tanier. 5. Skontrolujte chod zdviháka.

PRED POUŽITÍM ZDVIHÁKA SI POZORNE PREČÍTAJTE A POSTUPUJTE PODĽA VŠETKÝCH UPOZORNENÍ A INŠTRUKCIÍ:
q Neprekračujte povolenú NOSNOSŤ.
q Zdvihák je konštruovaný na prácu iba na rovnom a tvrdom podklade.
q Náklad musí byť okamžite po zdvihnutí podopretý zodpovedajúcimi podperami.
q Nepohybujte s vozidlom, ak je na zdviháku.
q Zdvihajte na miestach na vozidle určených výrobcom.
q Môžu sa použiť iba podpery a nástavce od výrobcu.
q Na zdviháku nesmú byť vykonané žiadne zmeny či úpravy.
q Porušením týchto upozornení môže dôjsť k poškodeniu zdviháka a môže dôjsť k zraneniu osôb a škode na majetku.
q Kontrolujte stav pred každým použitím.
Z dôvodu potenciálnej hrozby spojenej s nesprávnym zaobchádzaním s výrobkom tohto typu, žiadne zmeny a úpravy by nemali byť vykonávané na výrobku bez písomného súhlasu výrobcu alebo dodávateľa.
