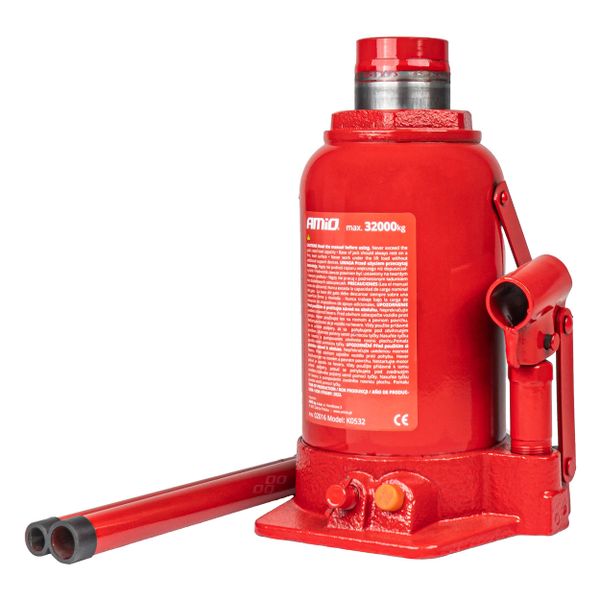

Hydraulický zdvihák teleskopický - bábika 32T

Toto  zariadenie  je  určené výlučne na zdvíhanie. Zdvíhak možno používať iba na pevnom rovnom podklade. Vždy zaistite kolesá a zatiahnite ručnú brzdu. Používajte prídavné podpory na podopretie  vozidla  pred vykonaním opravy a ďalších prác pod vozidlom. Nepreťažujte zdvíhak nad jeho menovitú nosnosť. Pred zdvíhaním akéhokoľvek vozidla sa uistite, že je zdvíhak v dobrom prevádzkovom stave. Nenastavujte poistný ventil.

NÁVOD NA POUŽITIE

Zdvíhanie:

1. Zúženým koncom ovládacej páky uzavrite vypúšťací ventil otáčaním v smere hodinových ručičiek.

2. Zdvíhak umiestnite pod vozidlo na miesto, ktoré je výrobcom vozidla určené na tento účel. Ak je to potrebné, otáčajte nastaviteľnou skrutkou v hornej časti zdvíhacieho valca proti smeru hodinových ručičiek na priblíženie k vozidlu.

3. Vsúňte ovládaciu tyč do objímky (držiaka) na zdvíhaku. Na zdvihnutie vozidla do požadovanej výšky pumpujte ovládacou tyčou.

Spúšťanie:

VAROVANIE: VOZIDLO SPÚŠŤAJTE POMALU A OPATRNE!!! VYPÚŠŤACÍ VENTIL POOTOČTE VEĽMI POMALU PROTI SMERU HODINOVÝCH RUČIČIEK!!!

1. Vytiahnite ovládaciu tyč z objímky (držiaka), zúžený koniec nasaďte na vypúšťací ventil a pomalým pootočením vypúšťací ventil uvoľnite.

POZNÁMKA.: NEOTOČTE VYPÚŠŤACÍM VENTILOM VIAC AKO O JEDNU OTOČKU (360°)

2. Akonáhle je vozidlo úplne spustené, zdvíhak dajte bokom. (Ak bola vysunutá nastaviteľná skrutka v hornej časti zdvíhacieho valca, otáčaním v smere hodinových ručičiek ju opäť zaskrutkujte do valca.)

Údržba:

Doplňovanie oleja

1. Postavte zdvíhak do zvislej polohy.

2. Spustite pumpu aj zdvíhací valec dole.

3. Vytiahnite gumovú krytku zo zdvíhaku.

4. Doplňujte iba KVALITNÝ HYDRAULICKÝ OLEJ. (Doplňte po spodný okraj plniaceho otvoru.) Zo systému odstráňte vzduch, bude popísané ďalej.

5. Zastrčte späť gumovú krytku.

6. Pravidelne premazávajte čapové kĺby a nastaviteľnú skrutku.

Odstránenie vzduchu z hydraulického systému:

Občas sa môže do zdvíhaku dostať vzduch, ktorý znižuje efektivitu zdvíhania. Vzduch vypustite zo zdvíhaku nasledujúcim spôsobom:

1. Otvorte vypúšťací ventil, vytiahnite krytku plniaceho otvoru.

2. Niekoľkokrát rýchlo zapumpujte ovládacou tyčou.

3. Uzavrite vypúšťací ventil, zastrčte späť krytku plniaceho otvoru. Zdvíhak by teraz mal pracovať normálne, ak nie, postup zopakujte.

PREVENCIA PROTI KORÓZII:

Piest, pumpu a nastaviteľnú skrutku udržujte v úplne spustenej polohe, ak zdvíhak nepoužívate. Neskladujte zdvíhak vo vlhku. Ak dôjde k postriekaniu vodou alebo akýmkoľvek spôsobom piest, pumpa a nastaviteľná skrutka navlhne, dosucha ich utrite a olejom ich namažte.

UPOZORNENIE !!!

- Pred použitím si pozorne prečítajte používateľský návod.

- Nikdy nezaťažujte zdvíhak viac, než je udávaná nosnosť.

- Zdvíhak používajte iba na pevnom a rovnom podklade.

- Nikdy sa nezdržiavajte pod zdvihnutým vozidlom, ak nie je podopreté na to určenými podperami.

- Nikdy zdvíhak nerozoberajte a nevykonávajte na ňom žiadne úpravy. Mohlo by dôjsť k zlyhaniu funkčnosti a poškodeniu majetku alebo k zraneniu osôb.

KONŠTRUKČNÝ DIAGRAM

1. Páka vypúšťacieho ventilu

2. Základňa

3. Tesniaci krúžok

4. Hydraulická piestnica

5. Piest

6. Hydraulický olej

7. Telo zdvíhaku

8. Nastaviteľná skrutka

9. Horná krytka

10. Piest pumpy

11. Telo pumpy

12. Tesniaci krúžok

13. Bezpečnostný ventil

Technické údaje:

Nosnosť: 32 000 kg
Maximálna výška zdvihu: 440 mm
Minimálna výška zdvihu: 235 mm
Základňa: 150 mm x 150 mm
Dĺžka trubice: 400 mm
