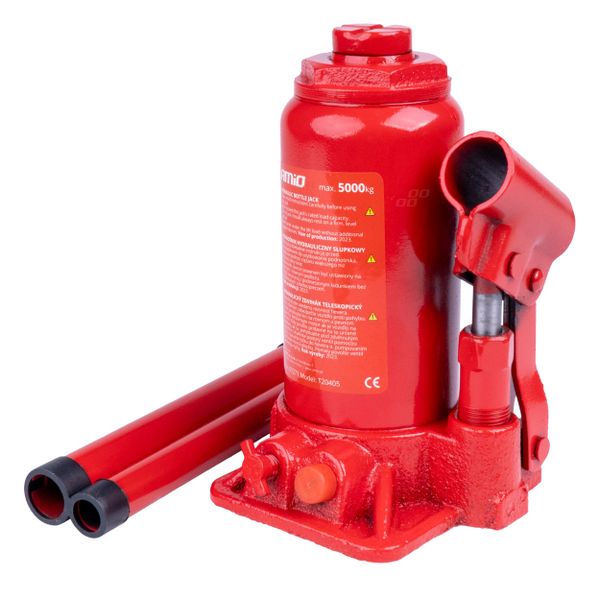

Hydraulický teleskopický zdvihák - bábika 5T

Toto zariadenie je určené len na zdvíhanie. Zdvíhák možno používať iba na pevnom rovnom podklade. Vždy zaistite kolesá a zatiahnite ručnú brzdu. Používajte prídavné podpery na podopretie vozidla pred vykonaním opravy a ďalších prác pod vozidlom. Nepreťažujte zdvíhák nad jeho menovitú nosnosť. Pred zdvíhaním akéhokoľvek vozidla sa uistite, že je zdvíhák v dobrom prevádzkovom stave. Nenastavujte poistný ventil.

NÁVOD NA POUŽITIE

Zdvíhanie:

1. Zúženým koncom ovládacej páky uzavrite vypúšťací ventil otáčaním v smere hodinových ručičiek.

2. Zdvíhák umiestnite pod vozidlo na miesto, ktoré je výrobcom vozidla určené na tento účel. Ak je potrebné, otáčajte nastaviteľnou skrutkou v hornej časti zdvíhacieho valca proti smeru hodinových ručičiek, aby ste sa priblížili k vozidlu.

3. Vsúvajte ovládaciu tyč do objímky (držiaka) na zdvíháku. Na zdvihnutie vozidla do požadovanej výšky pumpujte ovládacou tyčou.

Spúšťanie:

VAROVANIE: VOZIDLO SPÚŠŤAJTE POMALU A OPATRNE!!! VYPÚŠŤACÍ VENTIL POOTOČTE VEĽMI POMALU PROTI SMERU HODINOVÝCH RUČIČIEK!!!

1. Vytiahnite ovládaciu tyč z objímky (držiaka), zúžený koniec nasaďte na vypúšťací ventil a pomalým pootáčaním vypúšťací ventil uvoľnite.

POZNÁMKA: NENATOČTE VYPÚŠŤACÍ VENTIL VIAC AKO O JEDNU OTOČKU (360°)

2. Akonáhle je vozidlo úplne spustené, zdvíhák odložte. (Ak bola vysunutá nastaviteľná skrutka v hornej časti zdvíhacieho valca, otáčaním v smere hodinových ručičiek ju opäť zaskrutkujte do valca.)

Údržba:

Doplňovanie oleja

1. Postavte zdvíhák do zvislej polohy.

2. Spustite pumpu aj zdvíhací valec nadol.

3. Vytiahnite gumenú krytku zo zdvíháka.

4. Doplňujte iba KVALITNÝ HYDRAULICKÝ OLEJ. (Doplňte po spodný okraj plniaceho otvoru.) Zo systému odstráňte vzduch, bude popísané ďalej.

5. Zastrčte späť gumenú krytku.

6. Pravidelne premazávajte čapové kĺby a nastaviteľnú skrutku.

Odstránenie vzduchu z hydraulického systému:

Občas sa môže do zdvíháka dostať vzduch, ktorý znižuje efektivitu zdvíhania. Vzduch vypustite zo zdvíháka nasledovne:

1. Otvorte vypúšťací ventil, vytiahnite krytku plniaceho otvoru.

2. Niekoľkokrát rýchlo zapumpujte ovládacou tyčou.

3. Uzavrite vypúšťací ventil, zastrčte späť krytku plniaceho otvoru. Zdvíhák by mal teraz pracovať normálne, ak nie, postup zopakujte.

PREVENCIA PROTI KORÓZII:

Pišt, pumpu a nastaviteľnú skrutku udržiavajte v úplne spustenej polohe, ak zdvíhák nepoužívate. Neskladujte zdvíhák vo vlhku. Ak dôjde k postriekaniu vodou alebo akýmkoľvek spôsobom pišt, pumpa a nastaviteľná skrutka navlhne, dosucha ich utrite a olejom namažte.

UPOZORNENIE !!!

- Pred použitím si pozorne prečítajte používateľský návod.

- Nikdy nezaťažujte zdvíhák viac, ako je udávaná nosnosť.

- Zdvíhák používajte iba na pevnom a rovnom podklade.

- Nikdy sa nezdržiavajte pod zdvihnutým vozidlom, ak nie je podopreté na to určenými podperami.

- Nikdy zdvíhák nerozoberajte a nevykonávajte na ňom žiadne úpravy. Mohlo by dôjsť k zlyhaniu funkčnosti a poškodeniu majetku alebo k zraneniu osôb.

KONŠTRUKČNÝ DIAGRAM

1. Páka vypúšťacieho ventilu

2. Základňa

3. Tesniaci krúžok

4. Hydraulická piestnica

5. Piest

6. Hydraulický olej

7. Telo zdvíháka

8. Nastaviteľná skrutka

9. Horná krytka

10. Piest pumpy

11. Telo pumpy

12. Tesniaci krúžok

13. Bezpečnostný ventil

Technické údaje:

Nosnosť: 5000 kg

Maximálna výška zdvihu: 380 mm

Minimálna výška zdvihu: 195 mm

Základňa: 105 mm x 105 mm

Dĺžka trubice: 330 mm
