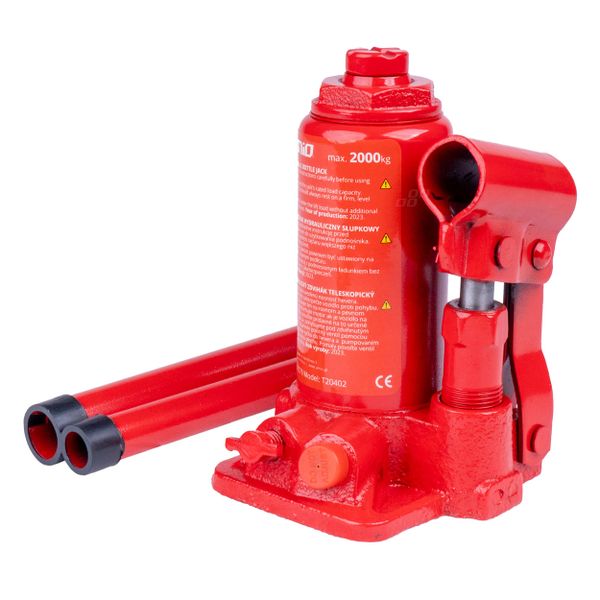

Hydraulický zdvihák teleskopický – panenka 2T

Toto  zariadenie  je  určené len na zdvíhanie. Zdvíhak môže byť používaný iba na pevnom rovnom podklade. Vždy zaistite kolesá a zatiahnite ručnú brzdu. Používajte prídavné podpery na podopretie  vozidla  pred vykonaním opravy a ďalších prác pod vozom. Nepreťažujte zdvíhak nad jeho menovitú nosnosť. Pred zdvíhaním akéhokoľvek vozidla sa uistite, že je zdvíhak v dobrom prevádzkovom stave. Nenastavujte poistný ventil.

NÁVOD NA POUŽITIE

Zdvíhanie:

1. Zúženým koncom ovládacej páky uzavrite vypúšťací ventil otáčaním v smere hodinových ručičiek.

2. Zdvíhak umiestnite pod vozidlo na miesto, ktoré je výrobcom vozidla určené na tento účel. Ak je to potrebné, otáčajte nastaviteľnou skrutkou v hornej časti zdvíhacieho valca v protismere hodinových ručičiek na priblíženie k vozidlu.

3. Vsunte ovládaciu tyč do objímky (držiaka) na zdvíhaku. Na zdvihnutie vozidla do požadovanej výšky pumpujte ovládacou tyčou.

Spúšťanie:

VAROVANIE: VOZIDLO  SPÚŠŤAJTE  POMALU   A OPATRNE!!! VYPÚŠŤACÍ VENTIL POOTOČTE VEĽMI POMALU V PROTISMERE HODINOVÝCH RUČIČIEK!!!

1. Vytiahnite ovládaciu tyč z objímky (držiaka), zúžený koniec nasaďte na vypúšťací ventil a pomalým pootáčaním vypúšťací ventil uvoľnite.

POZNÁMKA: NEOTOČTE VYPÚŠŤACÍM VENTILOM VIAC AKO O JEDNU OTOČKU (360°)

2. Akonáhle je vozidlo úplne spustené, zdvíhak dajte bokom. (Ak bola vysunutá nastaviteľná skrutka v hornej časti zdvíhacieho valca, otáčaním v smere hodinových ručičiek ju opäť zaskrutkujte do valca.)

Údržba:

Doplňovanie oleja

1. Postavte zdvíhak do kolmej pozície.

2. Spustite pumpu aj zdvíhací valec dole.

3. Vytiahnite gumenú krytku zo zdvíhaku.

4. Doplňujte iba KVALITNÝ HYDRAULICKÝ OLEJ. (Doplňte po spodný okraj plniaceho otvoru.) Zo systému odstráňte vzduch, bude popísané ďalej.

5. Zastrčte späť gumenú krytku.

6. Pravidelne premazávajte čapové kĺby a nastaviteľnú skrutku.

Odstránenie oleja z hydraulického systému:

Občas  sa  môže  dovnútra  zdvíhaku  dostať  vzduch,  ktorý  znižuje  efektivitu  zdvíhania.  Vzduch  vypustite  zo zdvíhaku nasledujúcim spôsobom:

1.   Otvorte vypúšťací ventil, vytiahnite krytku plniaceho otvoru.

2.   Niekoľkokrát rýchlo zapumpujte ovládacou tyčou.

3.   Uzavrite vypúšťací ventil, zastrčte späť krytku plniaceho otvoru. Zdvíhak by teraz mal pracovať normálne, ak nie, postup zopakujte.

PREVENCIA PROTI KORÓZII:

Piest, pumpu a nastaviteľnú skrutku udržiavajte v úplne spustenej polohe, ak zdvíhak nepoužívate. Neskladujte zdvíhak  vo  vlhku.  Ak  dôjde  k postriekaniu  vodou  alebo  akýmkoľvek  spôsobom  piest,  pumpa  a  nastaviteľná  skrutka navlhne, dosucha ich utrite a olejom ich namažte.

UPOZORNENIE !!!

- Pred použitím si pozorne prečítajte používateľský návod.

- Nikdy nezaťažujte zdvíhak viac ako je udávaná nosnosť.

- Zdvíhak používajte iba na pevnom a rovnom podklade.

 - Nikdy sa nevyskytujte pod zdvihnutým vozidlom ak nie je podopreté na to určenými podperami.

- Nikdy   zdvíhak   nerozoberajte   a   neprevádzajte   na   ňom   žiadne   úpravy.   Mohlo   by dôjsť   k zlyhaniu funkčnosti a poškodeniu majetku alebo k zraneniu osôb.

KONŠTRUKČNÝ DIAGRAM

1. Páka vypúšťacieho ventilu

2. Základňa

3. Tesniaci krúžok

4. Hydraulická piestnica

5. Piest

6. Hydraulický olej

7. Telo zdvíhaku

8. Nastaviteľná skrutka

9. Horná krytka

10. Piest pumpy

11. Telo pumpy

12. Tesniaci krúžok

13. Bezpečnostný ventil

Technické údaje:

Nosnosť  : 2000 kg

Maximálna výška zdvihu: 278 mm

Minimálna výška zdvihu: 148 mm

Základňa: 90 mm x 80 mm

Dĺžka trubice: 270 mm
