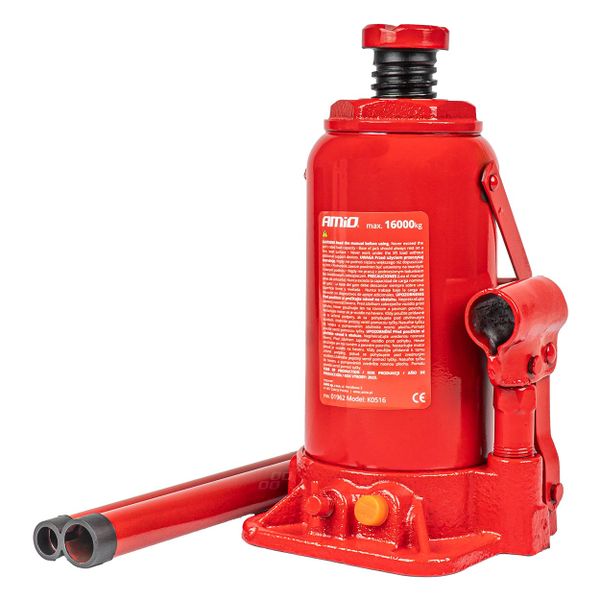

Hydraulický zdvihák teleskopický - panenka 16T

Toto  zariadenie  je  určené len na zdvíhanie.  Zdviž  môže  byť  používaný  len  na  pevnom  rovnom  podklade.  Vždy  zaistite  kolesá  a  zatiahnite  ručnú  brzdu.  Používajte  dodatočné  podpery  na  podopretie  vozidla  pred  vykonaním  opravy  a  ďalších  prác  pod  vozidlom.  Nepreťažujte  zdviž  nad  jeho  menovitú  nosnosť.  Pred  zdvíhaním  akéhokoľvek  vozidla  sa  ujistite,  že  je  zdviž  v  dobrom  prevádzkovom  stave.  Nenastavujte  poistný  ventil.

NÁVOD NA POUŽITIE

Zdvíhanie:

1.  Zúženým  koncom  ovládacej  páky  uzavrite  vypúšťací  ventil  otáčaním  v  smere  hodinových  ručičiek.

2.  Zdviž  umiestnite  pod  vozidlo  pod  miesto,  ktoré  je  výrobcom  vozidla  určené  na  tento  účel.  Ak  je  to  potrebné,  otáčajte  nastaviteľnou  skrutkou  v  hornej  časti  zdvihacieho  valca  proti  smere  hodinových  ručičiek  pre  priblíženie  k  vozidlu.

3.  Vsunte  ovládaciu  tyč  do  objímky  (držiaka)  na  zdviháku.  Na  zdvihnutie  vozidla  do  požadovanej  výšky  pumpujte  ovládacou  tyčou.

Spúšťanie:

VAROVANIE: VOZIDLO  SPÚŠŤAJTE  POMALY   A OPATRNE!!! VYPÚŠŤACÍ VENTIL POOTOČTE VEĽMI POMALY PROTI SMERU HODINOVÝCH RUČIČIEK!!!

1.  Vytiahnite  ovládaciu  tyč  z  objímky  (držiaka),  zúžený  koniec  nasaďte  na  vypúšťací  ventil  a  pomalým  pootáčaním  vypúšťací  ventil  uvoľnite.

POZNÁMKA: NEOTOČTE VYPÚŠŤACÍM VENTILOM VIAC AKO O JEDNU OTOČKU (360°)

2.  Akonáhle  je  vozidlo  úplne  spustené,  zdviž  dajte  stranou.  (Ak  bol  vysunutý  nastaviteľný  skrutka  v  hornej  časti  zdvihacieho  valca,  otáčaním  v  smere  hodinových  ručičiek  ho  opäť  zaskrutkujte  do  valca.)

Údržba:

Dopĺňanie oleja

1.  Postavte  zdviž  do  zvislej  polohy.

2.  Spustite  pumpu  i  zdvihací  valec  dole.

3.  Vytiahnite  gumovú  krytku  zo  zdviháka.

4.  Dopĺňajte  len  KVALITNÝ  HYDRAULICKÝ  OLEJ.  (Doplňte  po  spodný  okraj  plniaceho  otvoru.)  Zo  systému  odstráňte  vzduch,  bude  popísané  ďalej.

5.  Zastrčte  späť  gumovú  krytku.

6.  Pravidelne  premazávajte  čapové  kĺby  a  nastaviteľnú  skrutku.

Odstránenie vzduchu z hydraulického systému:

Občas  sa  môže  do  zdviháka  dostať  vzduch,  ktorý  znižuje  efektivitu  zdvíhania.  Vzduch  vypustite  zo  zdviháka  nasledovným  spôsobom:

1.   Otvorte  vypúšťací  ventil,  vytiahnite  krytku  plniaceho  otvoru.

2.   Niekoľkokrát  rýchlo  zapumpujte  ovládacou  tyčou.

3.   Uzavrite  vypúšťací  ventil,  zastrčte  späť  krytku  plniaceho  otvoru.  Zdviž  by  teraz  mal  pracovať  normálne,  ak  nie,  postup  zopakujte.

PREVENCIA PROTI KORÓZII:

Piest,  pumpu  a  nastaviteľnú  skrutku  udržujte  v  úplne  spustenej  polohe,  ak  zdviž  nepoužívate.  Neskladujte  zdviž  vo  vlhku.  Ak  dôjde  k  postriekaniu  vodou  alebo  akýmkoľvek  spôsobom  piest,  pumpa  a  nastaviteľná  skrutka  navlhne,  dosucha  ich  utrite  a  olejom  ich  namažte.

UPOZORNENIE !!!

-  Pred  použitím  si  pozorne  prečítajte  užívateľský  návod.

-  Nikdy  nezaťažujte  zdviž  viac  ako  je  udávaná  nosnosť.

-  Zdviž  používajte  len  na  pevnom  a  rovnom  podklade.

 -  Nikdy  sa  nezdržiavajte  pod  zdvihnutým  vozidlom,  ak  nie  je  podopreté  na  to  určenými  podperami.

-  Nikdy   zdviž   nerozoberajte   a   neprevádzajte   na   ňom   žiadne   úpravy.   Mohlo   by   dôjsť   k   zlyhaniu   funkčnosti   a   poškodeniu   majetku   alebo   k   zraneniu   osôb.

KONŠTRUKČNÝ DIAGRAM

1.  Páka  vypúšťacieho  ventilu

2.  Základňa

3.  Tesniaci  kružok

4.  Hydraulická  piestnica

5.  Piest

6.  Hydraulický  olej

7.  Telo  zdviháka

8.  Nastaviteľná  skrutka

9.  Horná  krytka

10.  Piest  pumpy

11.  Telo  pumpy

12.  Tesniaci  kružok

13.  Bezpečnostný  ventil

Technické údaje:

Nosnosť: 16 000 kg
Maximálna výška zdvihu: 440 mm
Minimálna výška zdvihu: 235 mm
Základňa: 150 mm x 150 mm
Dĺžka trubice: 400 mm
