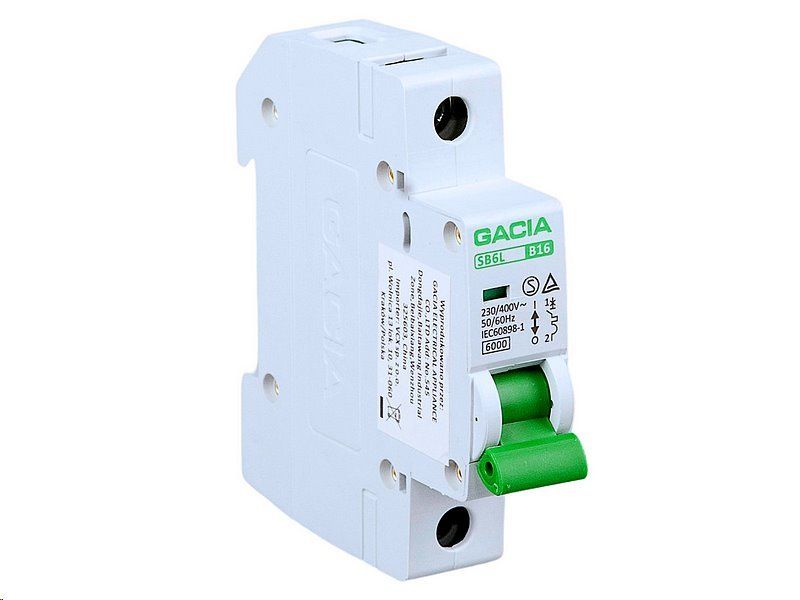

Jistič GACIA SB6L 230 V/6 A/B/6 kA jednofázový na DIN lištu

Istič GACIA SB6L 230V/6A/B/6kA/1P na DIN lištu

Nadprúdový istič, bežne nazývaný aj istič DS, je prvok elektrickej inštalácie, ktorého úlohou je prerušiť kontinuitu obvodu, ak prúd tečúci v tomto obvode prekročí bezpečnú hodnotu pre daný obvod. Tieto ističe sú určené na kontrolu a ochranu proti nadprúdom (preťaženiu a skratom) spotrebiteľských obvodov elektrických inštalácií a zariadení v domácnostiach a na ďalších miestach.

Inštalačné ističe SB6L sa používajú na ochranu proti preťaženiu a prepätiu elektrických obvodov pracujúcich s napätím 240/415 V 50/60 Hz a menovitým prúdom od 6A do 63A. Ističe SB6L možno príležitostne použiť aj ako hlavný istič.

Istič je vyrobený v súlade s normou IEC/EN 60898-1 a má ľahko čitateľný indikátor vypnutia pre zvýšenie bezpečnosti.

Istič SB6L smie montovať iba oprávnený personál. Pred inštaláciou odpojte napájanie.

Inštalačný vypínač SB6L umožňuje bezpečnú a jednoduchú montáž na DIN lištu TH35 pomocou plastových svoriek.

Technické parametre ističa


• Menovitý prúd: 6 A
• Typ ističa: B
• Menovitá impulzná odolnosť (1.2/50) Uimp: 6000
• Menovité napätie Ue: 240/415 V
• Menovitá izolácia Ui: 500 V
• Prúdová frekvencia: 50/60 Hz
• Vyp. skrat. schopnosť lcn EN 60898 230V: 6 kA
• Elektrická životnosť: 6000
• Mechanická životnosť: 100000
• Indikátor prevádzkovej polohy: áno
• Stupeň krytia: IP 20
• Skladovacia teplota: -30°C až +70°C
• Prevádzková teplota: -30°C až +50°C
• Maximálny prierez pripojovacích vodičov: 25 mm2
• Utahovací moment pripojovacích svoriek: 3 Nm
• Možnosť pripojenia pomocou hrebeňových líšt: áno

1-fázové nadprúdové ističe

1fázové nadprúdové ističe sú súčasťou elektrickej inštalácie, ktorá je stále nevyhnutná v každom obvode. Jeho funkciou je prerušiť kontinuitu obvodu, len čo prietok prúdu prekročí bezpečné hodnoty.

Najčastejšie sa rozlišujú 1fázové nadprúdové ističe typu B a typu C. U prístrojov typu B je nadprúdová spúšť nastavená na 1,13 - 1,45násobok menovitého prúdu a skratová spúšť na 3 - 5násobok menovitého prúdu. Naproti tomu 1fázové nadprúdové ističe s charakteristikou C vypnú skratový prúd, keď dosiahne 5 - 10násobok menovitého prúdu.

Používajú sa na ochranu proti preťaženiu a prepätiu elektrických obvodov pracujúcich v širokom rozsahu napätia a menovitých prúdov. Sú určené na kontrolu a ochranu pred účinkami preťaženia a skratov inštalačných obvodov a domácich elektrických spotrebičov.

Všetky ponúkané 1fázové nadprúdové ističe sa vyznačujú bezpečnou a jednoduchou montážou na DIN lištu TH35 so svorkami.

Na čo sa používajú 1fázové nadprúdové ističe typu B?

Nadprúdové ističe sú druhom ochrany káblov a vodičov v elektrických inštaláciách. Chránia káble pred tepelnými a dynamickými účinkami, t. j. skratmi, a pred tepelnými účinkami, t. j. preťažením. Oboje je pre celú inštaláciu a zariadenia k nej pripojené veľmi nebezpečné.

Nadprúdové ističe typu B predstavujú záťaže, ktoré nemusia byť nevyhnutne citlivé na tepelné preťaženie. Nadprúdový istič so skratkou SB6L sa tiež často hovorovo označuje ako eska. Ich hlavnou funkciou je prerušiť kontinuitu obvodu, keď prúd prekročí bezpečnú hodnotu.

Nadprúdové ističe typu B sa najčastejšie používajú na ochranu domových inštalácií. Sú ideálne na ochranu štandardnej elektrickej zásuvky v domácnosti.

O značke GACIA...

Gacia Electrical Appliance Co., Ltd je exportne orientovaný high-tech podnik špecializujúci sa na výskum a vývoj výroby a uvádzanie na trh všetkých druhov nízkonapäťových ističov. Bola založená v auguste 2002 a má viac ako 1000 zamestnancov.

Sídlo spoločnosti Gacia sa nachádza v meste Wenzhou. A štyri ďalšie dcérske spoločnosti, ktorými sú Poyang Gacia, Shanghai Chaoan electric a Gacia International Trade Company.

Výrobky sa predávajú vo viac ako 60 krajinách a regiónoch celého sveta. Dlhodobé vzťahy spolupráce boli nadviazané s tromi podnikmi z prvej svetovej päťstovky. Ročná investícia do výskumu a vývoja nových výrobkov predstavuje najmenej 5 % ročného predaja a spoločnosť získala viac ako 130 národných patentov, vrátane 12 patentov na vynálezy, a podieľala sa na formulácii radu priemyselných noriem, ktoré požiadali o registráciu medzinárodných ochranných známok v 123 krajinách a regiónoch.

V 38 krajinách boli zriadení zahraniční nezávislí zástupcovia značky a bolo získaných viac ako 80 medzinárodných certifikácií výrobkov. Ochranná známka "gacia" bola uznaná ako "doporučená značka čínskych exportných výrobkov ministerstvom obchodu" a 85 % výrobkov s patentom.
