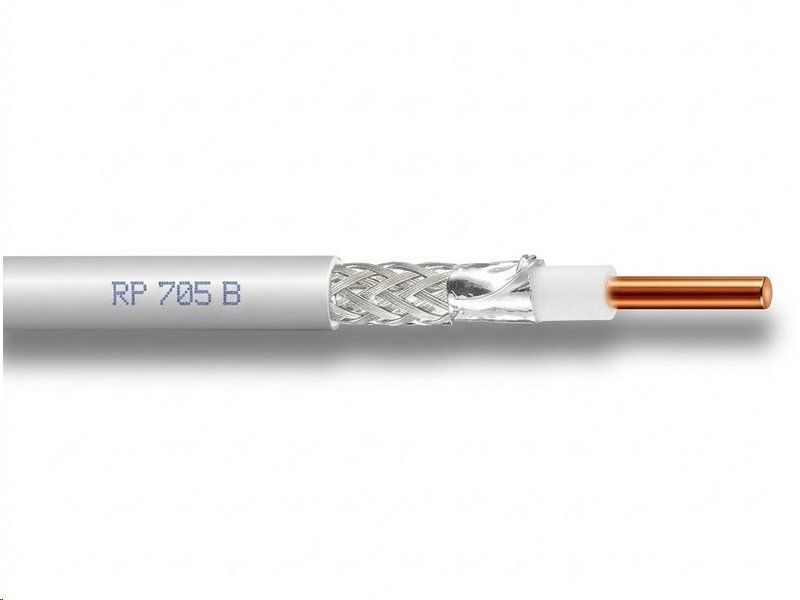

Kábel koaxiálny CAVEL RP 705B / 100m / 6,8 mm

Koaxiální kabel CAVEL RP 705B / 100m / 6,8 mm – Prémiové propojení pro bezchybný přenos ULTRA HD/4K signálu


Dokonalý obraz bez kompromisů a rušení

Stalo se vám někdy, že obraz při sledování oblíbeného pořadu nebo důležitého sportovního přenosu vypadl přesně v ten nejnapínavější moment? Nespolehlivé kabely a rušení z okolních sítí dokážou zkazit zážitek a zkomplikovat práci každému instalatérovi. Obyčejná kabeláž často nezvládá dnešní nároky na přenos vysokého rozlišení a je náchylná k degradaci signálu.

Představujeme vám koaxiální kabel CAVEL RP 705B , který představuje absolutní špičku v oboru. Srdcem tohoto kabelu je čistý měděný vodič , který zaručuje maximální vodivost a minimální ztráty signálu. Díky prvotřídnímu trojitému stínění s třídou A+ a plné podpoře pro ULTRA HD/4K rozlišení získáte křišťálově čistý obraz a spolehlivost, kterou obdivují jak nároční diváci, tak profesionální technici.




Proč si vybrat kabel CAVEL RP 705B


• Vodič z čisté mědi (Cu) o průměru 1,13 mm zaručuje špičkovou propustnost signálu bez ztrát.

• Připravenost na ULTRA HD a 4K rozlišení poskytuje dokonalý vizuální zážitek pro moderní televizory.

• Špičkové stínění třídy A+ (>95 dB) stoprocentně chrání signál před rušením z okolních elektronických zařízení a sítí.

• Odolný bezolovnatý PVC plášť zajišťuje vysokou bezpečnost, perfektní flexibilitu a dlouhou životnost.

• Voděodpudivá bariéra (Jelly1) chrání vnitřní vrstvy před vlhkostí a prodlužuje stabilitu parametrů.

• Nízký útlum signálu i na dlouhé vzdálenosti (pouze 18,70 dB/100m při 1000 MHz) zajišťuje stabilní přenos.

• Vynikající provozní teplota od -40 °C do +80 °C umožňuje neomezené využití i v extrémních interiérových podmínkách.

• Kompatibilita se širokou škálou konektorů (BNC, F, IEC) nabízí maximální svobodu při jakékoliv instalaci.

• Italská výroba a tradice od roku 1968 garantují nekompromisní řemeslné zpracování a špičkovou kvalitu.



Italská tradice a precizní design

Značka CAVEL se již od roku 1968 profiluje jako absolutní lídr v oblasti koaxiálních kabelů. Model RP 705B je navržen a kompletně vyroben v Itálii, což se bezprostředně odráží v jeho precizním zpracování. Jemný bílý PVC plášť nejen skvěle vypadá a snadno se schová do lišt, ale především zaručuje bezproblémovou flexibilitu při protahování i ve velmi stísněných prostorech.

Výkon, který uspokojí i profesionály

Tento kabel není jen obyčejným kusem drátu. Uvnitř se skrývá pokročilá architektura – od dielektrika z fyzikálně pěněného polyetylenu (PEG) až po propracovanou kombinaci hliníkové fólie a hliníkového opletu. Výsledkem je útlum stínění překračující 95 dB (Třída A+). To znamená, že ani velmi silné rušení z mobilních sítí LTE/5G nebo okolní elektroniky nenaruší váš datový či televizní přenos. Naprostou spolehlivost tohoto modelu ocení každá moderní instalační firma.

Inovace v každodenní praxi

Představte si instalaci rozsáhlého kamerového systému nebo propojení satelitu přes celý dům. Kabel CAVEL RP 705B je pro tyto účely jako stvořený. Díky vysoké propustnosti dat a vnitřnímu odporu pouhých 18 Ohm/km se můžete plně spolehnout na to, že váš ULTRA HD/4K obraz dorazí k obrazovce bez jediného zpoždění a ztráty kvality. Praktický je také potisk s metráží přímo na kabelu, který nesmírně usnadňuje odměřování a šetří čas při práci.

Ideální řešení pro profesionály i domácí kutily

Koaxiální kabel CAVEL RP 705B ocení především profesionální instalatéři anténní a satelitní techniky, poskytovatelé internetu a firmy specializující se na náročné kamerové systémy (CCTV). Díky špičkové kvalitě a dlouhodobé stabilitě parametrů je to bezpečná sázka na jistotu pro rozsáhlé komerční instalace. Stejně tak je ale perfektní a bezstarostnou volbou pro domácí uživatele a kutily, kteří chtějí doma zapojit televizi, satelit nebo domácí kino a vyžadují bezkompromisní kvalitu signálu bez výpadků. Tento kabel se hodí primárně pro vnitřní rozvody.

Bezpečný provoz s ohledem na životní prostředí

Kabel myslí na bezpečí a ekologii v každém ohledu. Jeho plášť je vyroben z bezolovnatého PVC , což citelně snižuje zátěž na životní prostředí a zvyšuje bezpečnost pro uživatele. Splňuje nejpřísnější požadavky evropského nařízení o stavebních výrobcích (CPR) s požární klasifikací Euroclass Eca. Díky oficiální certifikaci podle normy IEC 60332-1 zaručuje odolnost proti šíření plamene , což z něj činí nadmíru bezpečnou volbu pro moderní interiéry.


Technické specifikace


• Typ kabelu: Vnitřní koaxiální kabel (Indoor drop) – Ideální pro domovní rozvody a instalace v interiérech.

• Impedance: 75 ± 3 Ohm – Klíčový standard pro přesný přenos TV a SAT signálu.

• Vnitřní vodič: Čistá měď (Cu), Ø 1,13 ± 0,02 mm – Maximalizuje vodivost a minimalizuje ztráty dat na trase.

• Dielektrikum: Fyzikálně pěněný polyetylen (PEG), Ø 4,75 ± 0,10 mm – Udržuje strukturu kabelu pro stabilní propustnost.

• Stínění (Útlum stínění): Třída A+ / >95 dB (30-1000 MHz), >90 dB (1000-2000 MHz), >80 dB (2000-3000 MHz) – Poskytuje nekompromisní ochranu před vnějším zarušením.

• Přenosová impedance (Zt): Třída B, < 14 mOhm/m (5-30 MHz) – Brání pronikání rušení při velmi nízkých frekvencích.

• Strukturální útlum odrazu (SRL): >30 dB (5-470 MHz), >28 dB (470-1000 MHz), >26 dB (1000-2000 MHz), >22 dB (2000-3000 MHz) – Indikuje výborné frekvenční vlastnosti kabelu na celé šířce pásma.

• Materiál stínění: Al/Polyester páska + hliníkový oplet (Al) – Dvojitá mechanická vrstva chrání cenný signál.

• Krytí opletem: 43 % – Zajišťuje perfektní poměr mezi ochranou a flexibilitou materiálu.

• Průměr přes oplet: 5,38 mm – Standardní rozměr vhodný pro drtivou většinu konektorů.

• Ochrana proti vlhkosti: Voděodpudivý gel (Jelly1) – Zásadně snižuje riziko oxidace vnitřních komponent.

• Vnější plášť: Bezolovnaté PVC (bílé), Ø 6,80 ± 0,10 mm – Vysoce odolný a ohebný obal přívětivý k přírodě.

• Požární třída (CPR): Euroclass Eca (EN 50575) – Splňuje přísné evropské stavební normy pro reakci na oheň.

• Hmotnost kabelu (celková / měď): 37,72 kg/km / 8,85 kg/km – Optimální hmotnost pro profesionální a nenáročnou manipulaci.

• Minimální poloměr ohybu: 35 mm (jednorázový) / 70 mm (opakovaný) – Kabel se při standardním ohýbání v rozích nepoškodí.

• Maximální tahová síla: 150 N – Značí vysokou odolnost proti přetržení při náročném protahování husími krky.

• Instalační / Provozní teplota: -5 °C / -40 °C až +80 °C – Garantuje mimořádně široké teplotní rozpětí pro bezpečné použití.

• Kapacita (@1kHz): 52 ± 2 pF/m – Umožňuje bezproblémový přenos i při vysokých frekvencích.

• Rychlostní poměr (Velocity Ratio): 85 % – Špičková rychlost šíření vlny uvnitř kabelu pro okamžitou odezvu.

• Vnitřní / Vnější odpor vodiče: 18 Ohm/km / 22 Ohm/km – Extrémně nízký odpor naprosto zamezuje úbytku kvality.

• Odpor smyčky: 40 Ohm/km – Důležité pro plnou funkčnost na dlouhé vzdálenosti od přijímače.

• Izolační napětí pláště: 3 KV – Bezpečně chrání kabel před nebezpečnými elektrickými výboji.

• Maximální proud: 8 A – Dostatečná výkonnostní rezerva pro napájení koncových aktivních zařízení.

• Podporované rozlišení: ULTRA HD / 4K – Zvládne nejnovější vizuální formáty s obrovským datovým tokem.

• Značení metráže: Ano (modrý inkoustový potisk po 1 m) – Zrychluje a výrazně usnadňuje odměřování při pokládce.



Podrobné technické specifikace CAVEL RP 705B


Útlum signálu (Attenuation) při 20 °C


Frekvence	Útlum
5 MHz	1,3 dB/100m
10 MHz	2,0 dB/100m
30 MHz	3,1 dB/100m
50 MHz	4,0 dB/100m
200 MHz	8,1 dB/100m
300 MHz	10,0 dB/100m
470 MHz	12,5 dB/100m
690 MHz	15,5 dB/100m
1000 MHz	18,7 dB/100m
1750 MHz	25,3 dB/100m
2150 MHz	28,9 dB/100m
2400 MHz	30,1 dB/100m
3000 MHz	35,0 dB/100m

Strukturální útlum odrazu (SRL)


Frekvenční pásmo	Hodnota
5 – 470 MHz	> 30 dB
470 – 1000 MHz	> 28 dB
1000 – 2000 MHz	> 26 dB
2000 – 3000 MHz	> 22 dB

Útlum stínění (Screening Attenuation - SA) a Přenosová impedance (Zt)


Parametr	Frekvenční pásmo	Hodnota
Přenosová impedance (Zt) – Třída B	5 – 30 MHz	< 14 mOhm/m
Útlum stínění (SA) – Třída A+	30 – 1000 MHz	> 95 dB
Útlum stínění (SA) – Třída A+	1000 – 2000 MHz	> 90 dB
Útlum stínění (SA) – Třída A+	2000 – 3000 MHz	> 75 dB

Ostatní elektrické parametry


Parametr	Hodnota
Stejnosměrný odpor vodiče (vnitřní / vnější)	18,0 / 22,0 Ohm/km
Odpor smyčky (Loop resistance)	40,0 Ohm/km
Izolační napětí pláště (Spark test)	3,0 kV
Maximální proud (Ieff)	8 A

FAQ - Časté dotazy našich zákazníků



1. Je tento kabel vhodný pro venkovní použití? Kabel CAVEL RP 705B je primárně navržen a testován pro vnitřní (indoor) instalace, čemuž plně odpovídá jeho PVC plášť. Pro venkovní vedení doporučujeme použít kabely s PE pláštěm, které jsou plně odolné vůči UV záření.

2. Jaké konektory mohu s tímto kabelem použít? Díky univerzálnímu průměru pláště 6,8 mm je kabel mimořádně kompatibilní. Lze na něj instalovat kompresní, krimpovací i šroubovací konektory typu F, BNC nebo IEC (např. spolehlivé řady F703, BNCC703, FC703).

3. Zvládne tento kabel bez problémů rozlišení 4K? Zcela nepochybně. Tento koaxiál je přímo certifikován pro dokonalý přenos signálu v extrémně vysokém rozlišení ULTRA HD a 4K. Poskytne vám vždy naprosto bezchybnou kvalitu obrazu.

4. Co přesně znamená parametr "Třída A+" u stínění? Třída A+ zaručuje, že kabel disponuje mimořádně silným stíněním (útlum stínění s přehledem přesahuje 95 dB). Zabrání tak nežádoucímu průniku vnějšího signálu, například ze silných mobilních LTE a 5G vysílačů.

5. Jak dlouhé trasy mohu s tímto kabelem realizovat? Díky silnému měděnému jádru a extrémně nízkému útlumu (například pouhých 18,7 dB/100m při 1000 MHz) lze zcela běžně realizovat i trasy o délce mnoha desítek metrů bez nutnosti instalace jakéhokoliv aktivního zesilovače.

6. Je manipulace s kabelem při práci obtížná? Vůbec ne. Plášť z měkčeného bílého PVC zajišťuje opravdu výbornou ohebnost. Minimální jednorázový poloměr ohybu je pouhých 35 mm, takže kabel snadno a rychle protáhnete i velmi složitými rohy.

7. Splňuje kabel všechny potřebné bezpečnostní a požární normy? Ano, kabel beze zbytku splňuje evropskou směrnici CPR pro stavební výrobky s hodnocením Euroclass Eca. Spolehlivě plní také požadavky na odolnost proti rychlému šíření plamene dle IEC 60332-1.

8. Z čeho přesně je vyroben vnitřní vodič? Vnitřní vodič je kompletně vyroben z vysoce kvalitní, čisté a nelegované mědi (Cu) o průměru 1,13 mm , což je absolutně klíčové pro zachování maximální vodivosti a naprosto čistého signálu.

9. Co se stane, když se kabel nechtěně dostane do kontaktu s vlhkostí ve zdi? Kabel chytře disponuje speciální vnitřní voděodpudivou gelovou bariérou (Jelly1), která je aplikována hned pod stíněním. Ta bezpečně chrání klíčové vnitřní složky před agresivním pronikáním vzdušné vlhkosti.

10. Jak snadno odměřím požadovanou délku kabelu přímo na stavbě? Kabel je z výroby opatřen přesným modrým inkoustovým potiskem, který zcela jasně ukazuje metráž. Každý metr je přesně vyznačen, což montérům a instalatérům neuvěřitelně šetří čas i nervy.
