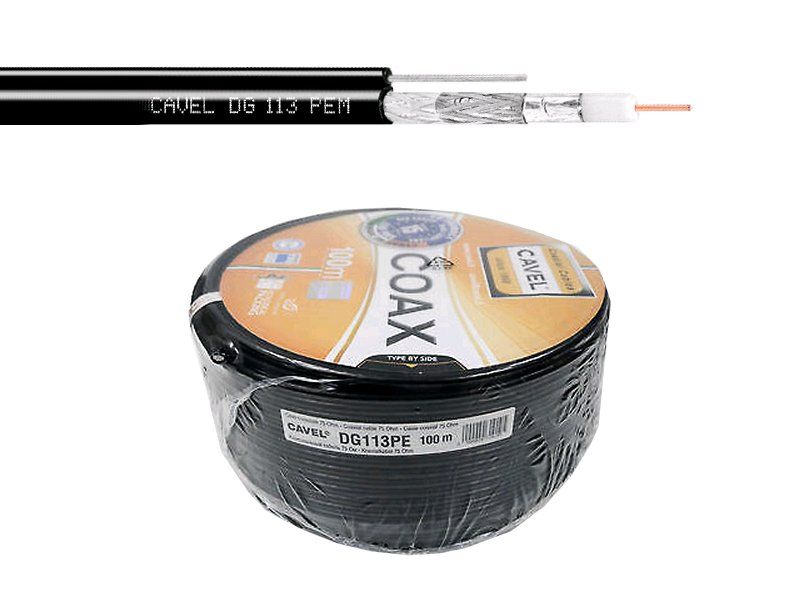

Kabel koaxiální CAVEL DG-113PEM / 100m / 6,8mm / závěsný

Kabel koaxiální CAVEL DG-113PEM / 100m / 6,8mm / závěsný

Parametry kabelu

- Vnitřní vodič - měď (Cu) 1.13 +/- 0.02 mm
- Dielektrikum - fyzikální pěna (PEE) 4.80 +/- 0.10 mm
- Vnější vodiče: Hliník/Polyester/Hliníkový pásek podélně překrývající dielektrikum (Al/Pet/Al) 18 x 0.046 um
- Opředení - měď

Vedení opředení
Krytí (IEC 96-1) (CuSn) 16 x 9 x 0.10 mm
49 mm , 72 %, 24 x 6 x 0.10 mm, 54 mm

- Vrstva chránící před vlhkem (Jelly)
- Vnější plášť černý - polyetylén metráž tištěná inkoustem: (PE) 6,80 +/- 0,15 x 11.20 mm
CAVEL DG 113 PEM MADE IN ITALY 75 Ohm EN50117-6 ss/aa metráž (ss=týden, aa=rok)
F Pozinkovaný ocelový drát
Pevnost v tahu: 200 Kg

Hmotnost měděného vodiče:

Celková hmotnost kabelu:
(FeZn) 1 x 1,25 mm

19.0 Kg/Km
60.0 Kg/Km

Minimální poloměr ohybu pro jednorázové/opakované ohýbání (maximálně 10 ohnutí): 35/70 mm

ELEKTRICKÉ PARAMETRY

Charakteristická impedance : 75 +/- 3 Ohm Průrazné napětí dielektrika
Kapacita : 52 +/ -2 pF/m (test jiskrou) : 3.0 kV
Zkracovací činitel : 85%
Útlum (při 20°C) : dB/100m

Frekvence Útlum +/- 5% Frekvence Útlum
5 MHz 1.2 1350 MHz 22.1
50 MHz 4.0 1750 MHz 25.5
200 MHz 8.2 2050 MHz 27.7
470 MHz 12.8 2150 MHz 28.4
862 MHz 17.6 2400 MHz 30.1
1000 MHz 19.0 3000 MHz 33.8

Odpor vnitřního vodiče : 18,0 Ohm/Km Strukturální útlum odrazu : 30 - 470 MHz > 30 dB
Odpor vnějšího vodiče : 13,9 Ohm/Km 470 - 862 MHz > 28 dB
862 - 2400 MHz > 26dB

Tlumení stíněním (As) : 5 - 30 MHz > 75 dB, 30 – 1000 MHz > 95 dB, 1000 – 2150 > 80 dB
