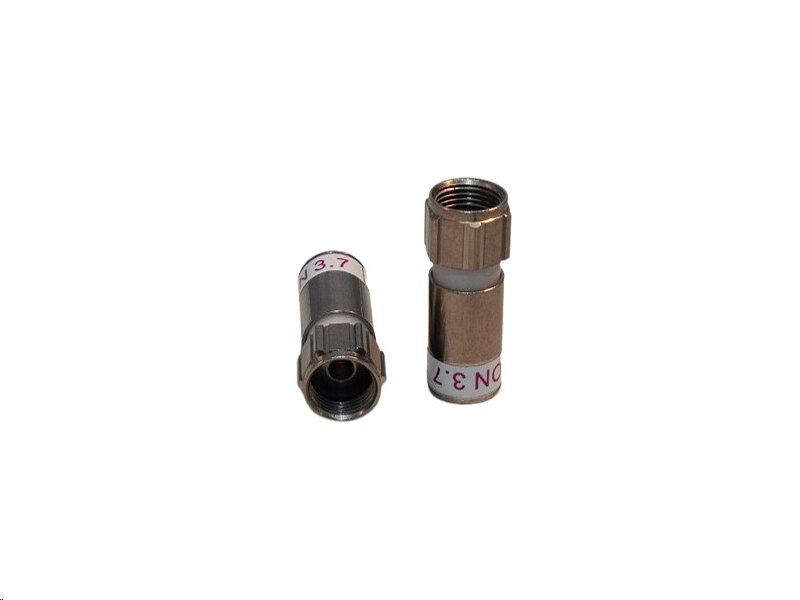

Konektor F Cabelcon F-59-TD 3.7 / 5.0 mm kompresný

Konektor F Cabelcon F-59-TD 3.7 / 5.0 mm kompresný - konektor pre profesionálne aplikácie

Cabelcon F-59-TD 3.7 je kompresný F-konektor (True Drop) určený pre použitie s koaxiálnymi kabelmi RG59. Konektor je ideálny pre telekomunikačné, satelitné a vysielacie aplikácie, kde je kľúčová vysoká kvalita signálu. Nabízajú široký frekvenčný rozsah 0,3 až 3000 MHz, čo zabezpečuje bezchybný prenos signálu vo všetkých pásmach.


Konektor Cabelcon F-59-TD 3.7 je vhodný pre širokú škálu koaxiálnych káblov, ktoré sa bežne používajú v telekomunikačných a satelitných systémoch. Tu sú príklady kompatibilných káblov:


• Belden H121
• Draka Coax AD 08S
• EMOS CB500
• GETI 401CU PE
• GETI 401CU PVC
• Televes 210601 CXT5 Cu
• Zircon CCS 121 AL
• Zircon CU 121

Tieto káble sa vyznačujú vysokou kvalitou a často sa používajú v inštaláciách, ktoré vyžadujú spoľahlivé spojenie a odolnosť voči vonkajším vplyvom. Konektor je navrhnutý tak, aby poskytoval vynikajúce elektrické spojenie a odolnosť voči vode, čo ho činí ideálnym pre vonkajšie použitie.


True Drop konektor (TD)

Špecifický typ kompresného konektora, ktorý je navrhnutý pre zabezpečenie maximálnej kvality spojenia a spoľahlivosti prenosu signálu v systémoch, ako sú televízne, satelitné a káblové inštalácie. Konektor s touto technológiou, ako je Cabelcon F-59-TD 3.7, je vybavený niekoľkými kľúčovými vlastnosťami:


1. Vylepšený dizajn závitu: Tento typ konektora má vylepšené závity, ktoré usnadňujú jeho nasadenie a utiahnutie. To umožňuje rýchlejšiu inštaláciu a lepšiu mechanickú fixáciu konektora na kábel.

2. Lepšie elektrické spojenie: True Drop konektory sú navrhnuté tak, aby poskytovali výborné elektrické spojenie s minimálnym odporom. To viedie k nižším stratám signálu a lepšej kvalite prenosu.

3. Odolnosť voči interferenciam: Díky vysokému stupňu stínenia a nízkej prechodovej impedance tieto konektory minimalizujú rušenie signálu a zabezpečujú stabilný prenos aj v náročných podmienkach.

4. Vodotesnosť: Konektory True Drop sú často navrhnuté tak, aby boli vodotesné podľa štandardov, ako je IP68, čo ich činí ideálnymi pre vonkajšie aplikácie, kde sú vystavené vlhkosti a iným nepriaznivým podmienkam.


Tento typ konektora sa využíva tam, kde je dôležité zabezpečiť dlhodobú stabilitu a kvalitu signálu bez nutnosti častých oprav alebo výmien.


Hlavné výhody


• Vynikajúce stínenie: Konektor poskytuje útlum (prechodový útlum) v rozsahu >105 dB pri 30-1000 MHz, čo zaručuje ochranu pred rušením a vynikajúcu kvalitu signálu.
• Nízka prechodová impedance: S hodnotou <2,5 mΩ/m pri 5-30 MHz ponúka vynikajúce vlastnosti prenosu s minimálnymi stratami signálu.
• Vysoká odolnosť voči vode: Konektor spĺňa normu IPX8, čo znamená, že je plne vodotesný a zvládne ponorenie do 10 metrov vody počas 8 hodín. Táto vlastnosť ho činí ideálnym pre vonkajšie inštalácie.
• Odolnosť voči korózii: Díky NiTin povlaku je konektor veľmi odolný voči korózii, čo zaručuje dlhú životnosť aj vo vonkajších podmienkach.
• Vysoká mechanická pevnosť: Konektor je navrhnutý tak, aby vydržal ťahovú silu viac ako 15 kgf (147 N), čo zabezpečuje pevné a spoľahlivé pripojenie.


Výhody konektora


• Jednoduchá inštalácia: Tento konektor má hladký dizajn, ktorý umožňuje rýchlu a jednoduchú montáž bez komplikácií.
• Široký rozsah prevádzkovej teploty: Konektor je navrhnutý tak, aby pracoval v náročných podmienkach s teplotami od -40 °C do +100 °C.
• Jednoduchá identifikácia: Rozmery a typ konektora sú vyrazené priamo na jeho tele, čo zjednodušuje jeho identifikáciu počas inštalácie.
• Najlepšia kvalita spojenia: Díky presnému spracovaniu zaručuje tento konektor vynikajúce elektrické spojenie a vynikajúce stínienie pred interferenciami.
• 100% istota kvality: Konektor poskytuje konzistentný a spoľahlivý výkon, čo zaručuje dlhodobú stabilitu spojenia.
• Vhodné pre vonkajšie použitie: Díky svojej vodotesnosti je ideálny pre vonkajšie inštalácie, kde je vystavený vlhkosti a iným vonkajším vplyvom.


Technické parametre


• Typ kábla: RG59
• Frekvenčný rozsah: 0,3 – 3000 MHz
• Nom. impedance: 75 Ohm
• Prechodová impedance: <2,5 mΩ/m pri 5-30 MHz
• Stínenie (CoMeT):

  • 105 dB pri 30-1000 MHz

  • 95 dB pri 1000-2000 MHz

  • 85 dB pri 2000-3000 MHz

• Ztráta odrazu:
  • -32 dB pri 0,3-500 MHz
  • -31 dB pri 500-1000 MHz
  • -27 dB pri 1750-2150 MHz
• Prevádzková teplota: -40°C až +100°C
• Vodotesnosť: IPX8


Tento konektor spĺňa štandardy IEC 61169-24 a je navrhnutý pre použitie v najnáročnejších podmienkach, kde je potrebné zabezpečiť dlhodobú spoľahlivosť a kvalitu signálu. Je to ideálny výber pre profesionálne aplikácie, kde záleží na presnosti a stability spojenia.

O firmě Cabelcon...

Cabelcon je dánsky výrobca specializujúci sa na vysokokvalitné konektory pre koaxiálne káble. Spoločnosť je známa svojou inovatívnou technológiou, ktorá zabezpečuje vynikajúce elektrické spojenie a stínenie, čo je kľúčové pre telekomunikačné, satelitné a televizné systémy. Jej produkty sú často používané v náročných aplikáciách, kde je vyžadovaná spoľahlivosť a dlhá životnosť.

Cabelcon je súčasťou skupiny Corning Optical Communications ApS, ktorá je certifikovaná podľa ISO 9001 a ISO 14001, čo zabezpečuje vysokú kvalitu výroby a ekologicky šetrný prístup. Konektory Cabelcon sú známe svojím presným spracovaním, a to včetne ochrany pred koróziou díky pokročilým povrchovým úpravám, ako je NiTin povlak. Spoločnosť sa rovnako zamerala na jednoduchú a rýchlu inštaláciu svojich konektorov, čo je ocenované technikami po celom svete.

Hlavnými trhmi Cabelconu sú telekomunikácie, satelitná technológia a rozvody televízneho signálu, kde ich konektory zabezpečujú spoľahlivé a stabilné pripojenie, a to aj v interiéroch, alebo pri vonkajších inštaláciách.

Firma kladie dôraz na vývoj nových technológií a neustále zlepšovanie kvality, čo ju radí medzi predné výrobcov v oblasti.
