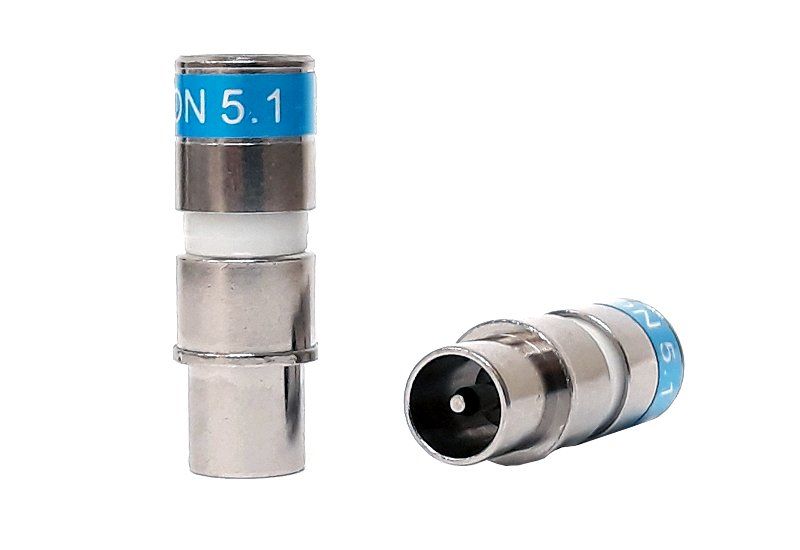

Konektor kompresný Cabelcon IECM-56-CX3 5.1 samec

Konektor kompresný Cabelcon IECM-56-CX3 5.1 samec

Profesionálny kompresný IEC konektor samec pre dielektrikum 5.1 mm od dánskeho výrobcu Cabelcon, ktorý vyrába jedny z najkvalitnejších konektorov na svete.

Prednosti konektora

• Jednoduchá inštalácia, hladký dizajn, kvalitné spracovanie.
• Pracovná teplota -40 °C až +85 °C.
• Jednoduchá identifikácia - rozmery a typ sú vyrazené na tele konektora.
• Zaručuje najvyššiu kvalitu spojenia a tienenia.
• Istota 100% kvality práce.


Na nalisovanie konektora na koaxiálny kábel je potrebný špeciálny lisovací kliešte typ CX3 - pozri odporúčané príslušenstvo (kód produktu 252677 a 159261).

Konektory Cabelcon odporúčame pre montážnikov, ktorí dbajú na vysokú technickú kvalitu a bezúdržbovosť svojich inštalácií.

Vlastnosti konektora

Aplikácia

Kompresné konektory Cabelcon boli vyvinuté pre digitálne multimediálne aplikácie. Spĺňajú normy SCTEE a IEC.

Majú veľmi nízku prenosovú impedanciu - nižšiu ako 0.2 mOhm / konektor v rozsahu pásma spätného kanála (5 - 30 MHz). Je to veľmi dôležitý faktor pre efektivitu izolácie v aplikáciách so spätným kanálom.

Prevedenie

Konštrukcia konektora z jedného kusa s voľne sa otáčajúcou maticou pre šesťhranný kľúč č. 11 (7/16 ") umožňuje jednoduchú a spoľahlivú inštaláciu.

Typové označenie a rozmery orezania sú vyznačené na tele konektora pre jasnú identifikáciu a meranie priamo na mieste. Použité môžu byť všetky štandardné kompresné nástroje.

Nie je potrebné dodatočné tesnenie. O-krúžok v prednej časti zabezpečuje vodotesné spojenie podľa normy IPX8 *.


Technické parametre

• Charakteristická impedancia: 75 Ohm
• Frekvenčný rozsah: až do 3 GHz
• Prenosová impedancia: menej ako 0.2 mOhm / konektor (5-30 MHz)
• Pracovná teplota: -40 °C až do + 85 °C
• Odolnosť voči vode: prešlo testom IPX8: * ponorené do vody v hĺbke 30 m na 8 hodín
• Povrchová úprava: Nitin-6 ™ (NiSn)
