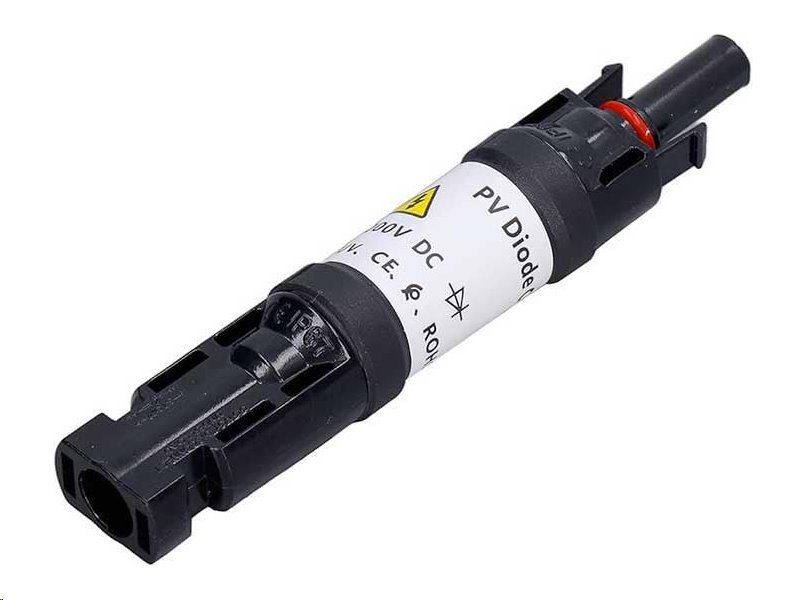

Konektor MC4 - diódová ochrana 20A

Konektor MC4 - diodová ochrana 20A

Prechodová dióda na solárnych konektoroch pre ochranu pred zatienením panelu v paralelnom zapojení. Chrání fotovoltaické systémy pred poklesom výkonu. Má MC4 konektory mužský a ženský pre jednoduché pripojenie a odpojenie solárnych káblov.

Vlastnosti

• Chrání solárne panely v paralelných spojeniach.
• Chrání pred tokom energie medzi jednotlivými reťazcami solárnych článkov.
• Kompatibilný s PV kablami 2,5mm; 4mm; 6mm; 10mm.
• Použitie: vnútorné aj vonkajšie.

Princíp činnosti

Blokovacia dióda je elektronická súčiastka, ktorá je často používaná v solárnych paneloch a fotovoltaických systémoch. Je to špeciálny druh diódy, ktorý umožňuje prechod elektrického prúdu len v jednom smere, ale zároveň bráni spätnému toku prúdu v opačnom smere.

V solárnych paneloch sa blokovacia dióda používa k ochrane solárneho panelu pred spätným prúdom, čo by mohlo viesť k poškodeniu panelu a zníženiu jeho výkonu. Spätný prúd môže byť vyvolaný napríklad tieňom, ktorý padá na solárny panel a zníži tak jeho výkon. Ak by blokovacia dióda nebola prítomná, tento spätný prúd by mohol prejsť solárnym panellom a poškodiť ho.

Blokovacia dióda sa obvykle umiestňuje paralelne s výstupnými kontaktami solárneho panelu a môže byť buď integrovaná priamo do panelu alebo nainštalovaná ako samostatná súčiastka na výstupe panelu. Blokovacia dióda môže byť vyrobená z rôznych materiálov, ako sú kremík, germanium alebo kremíková karbidová zliatina.

Výhodou použitia blokovacej diódy v solárnych paneloch je, že umožňuje zvýšenie bezpečnosti a spoľahlivosti solárneho systému a zníži tak riziko poškodenia panelu spätným prúdom.


Technické špecifikácie

• Rozsah napätia: 1000V DC / UL 600V DC
• Menovitý prúd: 20A
• Veľkosť PIN: 4,0 mm
• Materiál kontaktu: Pocínovaná meď
• Materiál: PPO (polypropylén)
• Trieda ochrany: IP67
• Skúšobné napätie: 8000V (50Hz / 1 min)
• Rozsah prevádzkových teplôt: -40°C....+85°C
• Trieda horlavosti: UL94V - 0
