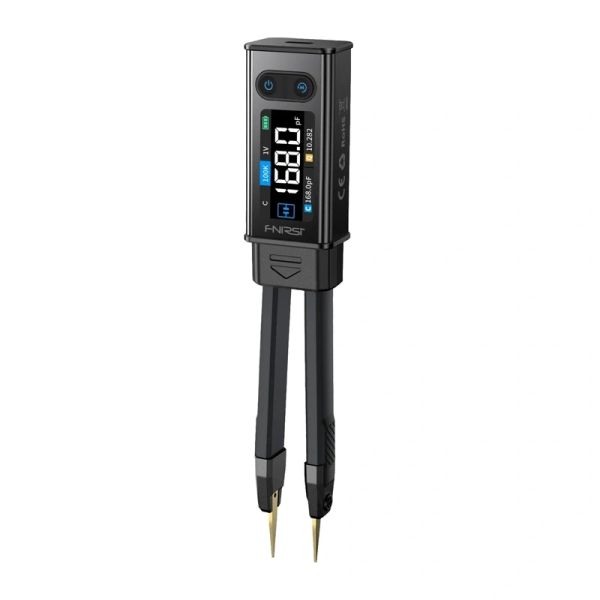

LCR tester FNIRSI LCR-ST2

LCR tester FNIRSI LCR-ST2

Práca s elektronickými komponentmi si vyžaduje nástroj, ktorý spája presnosť, rýchlosť a jednoduchosť použitia. FNIRSI LCR-ST2 ponúka širokú škálu meracích funkcií, podporu viacerých frekvencií a úrovní testovacieho napätia, inteligentné analytické funkcie a dve metódy pripojenia testovaných komponentov. Prehľadný farebný displej s automatickým otáčaním obrazu, kompaktná konštrukcia pripomínajúca pinzetu a dobíjateľná batéria s výdržou až približne 3 hodiny prevádzky robia z tohto zariadenia ideálny nástroj pre servisné strediská aj prácu v teréne. Tento univerzálny tester uľahčuje diagnostiku jednotlivých komponentov aj hromadné testovanie elektronických komponentov.

Široký rozsah merania a komplexná analýza parametrov

Tester umožňuje presné merania odporu v rozsahu od 10 mΩ do 10 MΩ, kapacity od 1 pF do 22 mF, indukčnosti od 1 μH do 10 H, napätia až do ±30 V a diód s napätím v priamom smere až do 0,7 V. Okrem základných hodnôt zariadenie zobrazuje aj kľúčové elektrické parametre, ako sú D, Q, Z, X, θ a ESR, čo umožňuje komplexnú analýzu vlastností testovaného komponentu. Automatické rozpoznávanie rezistorov, kondenzátorov a indukčností ďalej urýchľuje proces tým, že eliminuje potrebu ručného výberu typu merania.

Flexibilné nastavenia pre rôzne aplikácie

Prístroj FNIRSI LCR-ST2 vám umožňuje prispôsobiť podmienky merania typu testovanej súčiastky. K dispozícii je päť testovacích frekvencií (100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz), čo umožňuje profesionálnu analýzu mnohých typov elektronických súčiastok. Okrem toho si môžete vybrať jednu zo štyroch úrovní testovacieho napätia RMS (0,1 V, 0,3 V, 0,6 V alebo 1,0 V), čím zvýšite stabilitu a presnosť merania v závislosti od charakteristík testovanej súčiastky.

Inteligentné funkcie na urýchlenie diagnostiky

Prístroj je vybavený režimom skenovania celého frekvenčného pásma v rozsahu od 100 Hz do 100 kHz, čo umožňuje rýchlu analýzu frekvenčnej charakteristiky súčiastky pomocou jediného merania. Tester ponúka aj inteligentnú funkciu triedenia komponentov podľa zadaných menovitých hodnôt a tolerancií, pričom ich počas testovania v hromadnej výrobe automaticky klasifikuje ako vyhovujúce alebo nevyhovujúce požiadavkám. Ďalšou výhodou je súčasné zobrazenie ekvivalentných hodnôt v sériovom a paralelnom zapojení, čo pomáha minimalizovať vplyv parazitných parametrov a zvyšuje presnosť výsledkov. Praktické funkcie HOLD, Max a Min umožňujú pohodlné zaznamenávanie a analýzu výsledkov merania. Prístroj tiež umožňuje súčasné zobrazenie dvoch meracích parametrov, čo uľahčuje analýzu výsledkov.

Dve metódy merania a jednoduché ovládanie

Model LCR-ST2 kombinuje konštrukciu v tvare pinzety s možnosťou použitia Kelvinovej sondy. Rovné a zakrivené hroty sondy uľahčujú uchopenie malých povrchovo montovaných komponentov, zatiaľ čo Kelvinova svorka umožňuje presné štvorvodičové merania väčších komponentov a komponentov s priechodnými otvormi. Pohodlie používateľa zvyšuje 1,47-palcový farebný HD displej s funkciou automatického otáčania, ktorá prispôsobuje orientáciu displeja podľa toho, ako je zariadenie držané, čím zabezpečuje pohodlnú obsluhu pre pravákov aj ľavákov. Magnetický držiak uľahčuje uloženie testeru a zaisťuje, že je vždy po ruke.

Prenosná konštrukcia pripravená na okamžité použitie

Vďaka ľahkému puzdru v tvare pinzety je tester ideálny na použitie v laboratóriu, pri servisných zásahoch aj v teréne. Vstavaná lítiová batéria s kapacitou 300 mAh poskytuje až približne 3 hodiny nepretržitej prevádzky a moderný port USB-C umožňuje pohodlné nabíjanie zariadenia. Okrem toho tester podporuje meranie napätia až do ±30 V, vďaka čomu je vhodný ako na bežnú diagnostiku, tak aj na pokročilejšie elektronické aplikácie.

Súčasťou balenia

• LCR tester
• úložné puzdro
• zakrivená sonda
• skratovacia doska
• dátový kábel
• užívateľská príručka
