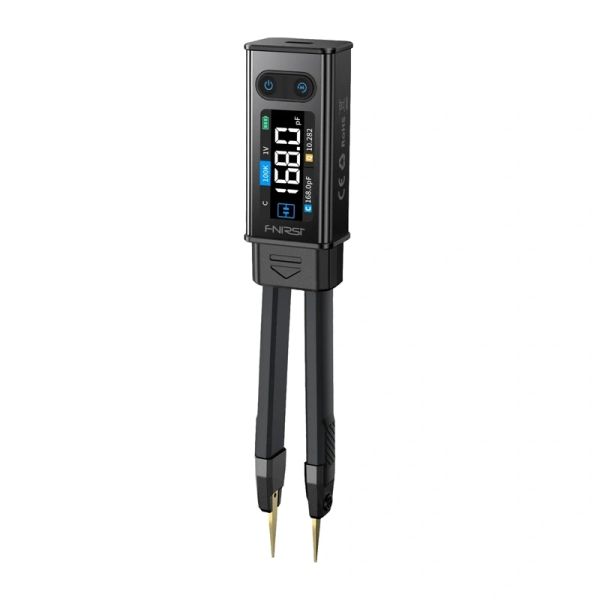

LCR tester FNIRSI LCR-ST2Plus

LCR tester FNIRSI LCR-ST2Plus

Prístroj FNIRSI LCR-ST2Plus umožňuje meranie elektrických parametrov komponentov a ponúka široké spektrum využitia tak pri údržbe zariadení, ako aj pri návrhu nových obvodov. Ponúka merania pri viacerých frekvenciách a úrovniach testovacieho napätia, inteligentné rozpoznávanie komponentov a funkcie, ktoré zefektívňujú testovanie jednotlivých komponentov aj celých výrobných sérií. Vďaka kompaktnému dizajnu pripomínajúcemu pinzetu, prehľadnému farebnému displeju a výdrži až 3 hodiny na jedno nabitie je toto zariadenie ideálne ako pre laboratórne prostredie, tak aj pre prácu v teréne.

Široký rozsah merania a komplexná analýza parametrov

Prístroj FNIRSI LCR-ST2Plus umožňuje presné meranie odporu v rozsahu od 10 mΩ do 10 MΩ, kapacity od 1 pF do 22 mF, indukčnosti od 1 μH do 10 H, napätie až do ±30 V a diód s priamym napätím až do 0,7 V. Okrem základných hodnôt zariadenie zobrazuje aj rad parametrov opisujúcich správanie testovaného komponentu, ako sú D, Q, Z, X, θ a ESR. To umožňuje oveľa presnejšie posúdenie vlastností komponentov a ich vhodnosti pre konkrétne aplikácie bez nutnosti používať viacero rôznych meracích prístrojov.

Flexibilné nastavenia pre ešte väčšiu presnosť

Tester ponúka päť meracích frekvencií (100 Hz, 120 Hz, 1 kHz, 10 kHz a 100 kHz), čo vám umožňuje vybrať optimálne testovacie podmienky pre daný typ testovanej súčiastky. K dispozícii sú aj štyri úrovne RMS testovacieho napätia (0,1 V, 0,3 V, 0,6 V a 1,0 V), ktoré vám umožňujú zvýšiť stabilitu a presnosť meraní rôznych komponentov. Ďalšou výhodou je súčasné zobrazenie ekvivalentných hodnôt pre sériové a paralelnú zapojenie, čo minimalizuje vplyv parazitných parametrov a zvyšuje presnosť merania pri testovaní rezistorov, induktorov a kondenzátorov.

Inteligentné funkcie na zefektívnenie každodennej práce

Prístroj LCR-ST2Plus je vybavený režimom plného frekvenčného prehľadu v rozsahu od 100 Hz do 100 kHz, ktorý umožňuje analyzovať frekvenčnú charakteristiku testovaného komponentu jediným príkazom. Inteligentná funkcia triedenia automaticky porovnáva výsledky s vopred definovanými menovitými hodnotami a toleranciami a okamžite klasifikuje komponenty ako vyhovujúce alebo nevyhovujúce. Toto riešenie výrazne urýchľuje testovanie väčších sérií komponentov a znižuje riziko chýb.

Pohodlné testovanie komponentov

Zariadenie je navrhnuté tak, aby vyhovovalo rôznym typom komponentov. Súprava obsahuje rovné aj zakrivené testovacie sondy v tvare pinzety, ktoré uľahčujú manipuláciu s malými SMD komponentmi. Pre väčšie komponenty a komponenty s priechodnými otvormi je k dispozícii vodič zakončený Kelvinovou svorkou, ktorý využíva štvorvodičovú metódu merania zabezpečujúcu vysokú presnosť. Tester automaticky rozpoznáva rezistory, kondenzátory a induktory a súčasne zobrazuje na obrazovke dva najdôležitejšie parametre testovaného komponentu. K dispozícii máte tiež funkcie HOLD, Max a Min, ako aj možnosť prispôsobiť nastavenia systému podľa vašich preferencií.

Prehľadný displej a ergonomický dizajn

1,47-palcový farebný HD displej poskytuje prehľadné zobrazenie výsledkov merania, vďaka čomu sú údaje ľahko čitateľné tak v dielni, ako aj v teréne. Automatické otočenie obrazovky sa prispôsobuje tomu, ako držíte zariadenie, čím je zabezpečené pohodlné používanie pre pravákov aj ľavákov. Zariadenie je vybavené magnetickým uchytením pre jednoduché uloženie a rýchly prístup počas práce.

Mobilita, bezpečnosť a pripravenosť na použitie

Vďaka kompaktnému puzdru v tvare pinzety sa tester ľahko zmestí do vrecka alebo tašky na náradie, takže ho máte vždy po ruke. Vstavaná lítiová batéria s kapacitou 300 mAh poskytuje až približne 3 hodiny nepretržitej prevádzky a moderný port USB-C umožňuje pohodlné nabíjanie. Zariadenie tiež podporuje meranie napätia až do ±30 V a je vybavené bezpečnostnými funkciami, ktoré zvyšujú bezpečnosť vykonávaných meraní, čo umožňuje pohodlnú prácu so širokou škálou elektronických komponentov.

Súčasťou balenia

• LCR tester
• úložné puzdro
• zakrivená sonda
• skratovacia doska
• dátový kábel
• Kelvinová svorková prípojka
• užívateľská príručka
