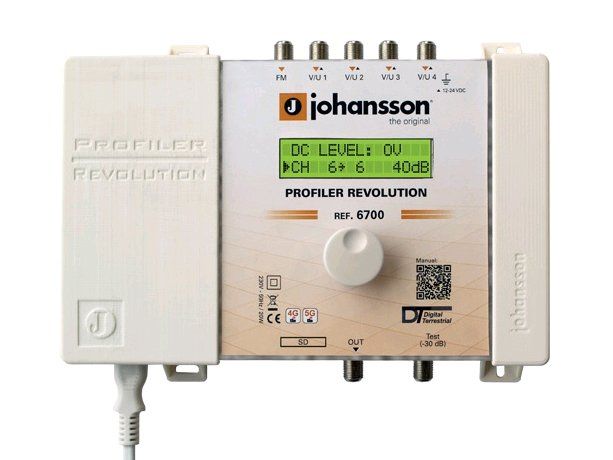

Johansson 6700 Revolution programovateľný zosilňovač

Johansson 6700 Revolution programovateľný zosilňovač

Programovateľný zosilňovač Johansson 6700 Revolution predstavuje vysoko výkonné riešenie pre rozvody STA (spoločné televízne antény) v bytových domoch, hoteloch, penziónoch, školách a ďalších rozsiahlych objektoch.

Zariadenie je vybavené funkciou automatického riadenia zisku (AGC), ktorá neustále vyrovnáva vstupné úrovne signálu a zaisťuje tak stabilný a optimálny výstup pre každý televízny multiplex. Vďaka štyrom samostatne programovateľným VHF/UHF vstupom možno ku každému priradiť ľubovoľný vstupný kanál a previesť ho na požadovaný výstupný kanál v pásme VHF alebo UHF – ideálne riešenie pre spájanie signálov z viacerých vysielačov alebo smerových antén.

Ovládanie je prehľadné a intuitívne, vykonáva sa pomocou otočného ovládača s displejom priamo na paneli zosilňovača, bez potreby meracej techniky alebo externých nástrojov. Zosilňovač navyše pracuje úplne bez ventilátora, s veľmi nízkou prevádzkovou teplotou a tichým chodom, čo z neho robí ideálne zariadenie na trvalú prevádzku v technických miestnostiach.

Vďaka kompaktným rozmerom, vysokému výstupnému výkonu až 131 dBµV a vstavanej LTE/5G filtrácii je Johansson 6700 perfektnou voľbou pre profesionálne DVB-T/T2 inštalácie.

Vlastnosti produktu


• Až 50 programovateľných filtrov možno priradiť k štyrom vstupom – každý filter možno individuálne nastaviť podľa konkrétnej frekvencie a kanála.

• Každý filter funguje aj ako kanálový procesor – dokáže teda nielen zosilňovať, ale aj frekvenčne meniť vstupný signál.

• Spracovanie až 64 UHF kanálov súčasne – ideálne pre zložité a viacnásobné anténne systémy.

• Zobrazenie vstupných úrovní v dBµV na displeji zariadenia umožňuje presné a rýchle nastavenie bez externého meracieho prístroja.

• Ochrana nastavenia pomocou PIN kódu – zariadenie možno uzamknúť a tým zabrániť neželanému prenastaveniu neoprávnenou osobou.

• Automatická regulácia zisku (AGC) prebieha v reálnom čase pre každý multiplex zvlášť – zariadenie sa automaticky prispôsobí zmenám vstupného signálu.

• Vysoká výstupná úroveň až 120 dBµV zaisťuje spoľahlivý signál aj pre rozsiahle rozvody s viacerými zásuvkami.

• Možnosť napájania predzosilňovača 12/24 V na troch VHF/UHF vstupoch – max. prúdové zaťaženie 100 mA pre každý z troch vstupov.

• Vstavaný filter 4G/5G LTE chráni výstupný signál pred rušením mobilnými sieťami, automaticky sa prispôsobuje alebo ho možno vypnúť.

Profesionálne riešenie pre spoľahlivý príjem DVB-T/T2 signálu aj v náročných podmienkach


Programovateľný viacpásmový zosilňovač Johansson 6700 Profino Revolution je navrhnutý pre moderné spoločné anténne systémy (STA) vo viacbytových domoch, hoteloch, penziónoch, školách, nemocniciach a ďalších rozsiahlych objektoch. Ponúka vysoký výkon, flexibilitu a inteligentné riadenie signálu aj v prostrediach, kde sú vstupné podmienky zložité – napríklad signály z rôznych smerov, s rôznou úrovňou a kvalitou.


Všestranné vstupy a programovateľná konfigurácia


Zariadenie disponuje 4 samostatne programovateľnými vstupmi VHF/UHF (470–862 MHz) a jedným kombinovaným vstupom FM-DAB/VHF (88–108 MHz a 174–240 MHz). Vďaka tomu možno ľahko prispôsobiť konfiguráciu rôznym príjmovým situáciám – vrátane smerových antén, viacerých vysielačov alebo priameho spájania FM a TV signálov.

Zosilňovač podporuje až 32 kanálových trás (filtrov), ktoré fungujú nielen ako zosilňovače, ale aj ako kanálové procesory – teda meniče frekvencie. Táto flexibilita umožňuje prispôsobiť výstupné kanály konkrétnym požiadavkám rozvodu alebo potlačiť problematické frekvencie.


Automatická regulácia zisku (AGC) pre stabilný výstup


Jednou z kľúčových funkcií zosilňovača je automatické riadenie zosilnenia (AGC), ktoré neustále vyrovnáva úroveň vstupných signálov tak, aby bol výstup vždy stabilný a optimálny pre distribúciu v rámci objektu. Nezáleží pritom na tom, aký signál prichádza na jednotlivé vstupy – AGC sa postará o vyrovnanú výstupnú úroveň bez manuálneho ladenia.

Táto technológia zároveň zaisťuje, že aj pri výpadku alebo kolísaní signálu z niektorého vysielača zostáva úroveň ostatných výstupov nezmenená. To je ideálne pre oblasti s rôznorodým signálovým pokrytím alebo pri spájaní viacerých antén.


Vhodný na samostatné použitie aj ako súčasť väčšieho systému


Zosilňovač možno použiť samostatne ako aktívny prvok STA, alebo ho integrovať ako vstupný modul v multiswitch inštaláciách či hlavových staniciach. Jeho kompaktné rozmery, nízky príkon a jednoduchá montáž umožňujú inštaláciu do rôznych rozvodných skríň a rackov.


Integrovaná ochrana proti LTE/5G rušeniu


Súčasťou zariadenia je vstavaný LTE filter, ktorý automaticky rozpozná a eliminuje rušenie z mobilných sietí 4G (790 MHz) a 5G (694 MHz). Tým chráni distribúciu digitálneho televízneho signálu pred degradáciou kvality a výpadkami spôsobenými silnými dátovými prenosmi v okolí.

Tento filter možno podľa potreby zapnúť, prepnúť alebo úplne vypnúť – čím sa zosilňovač prispôsobí aktuálnym technickým podmienkam v mieste inštalácie.

Technické špecifikácie – Johansson 6700 Revolution


• Počet vstupov / výstupov: 5 / 1 + 1 (testovací výstup -30 dB)
  5 vstupov na pripojenie rôznych anténnych signálov, 1 hlavný výstup na distribúciu signálu a 1 pomocný testovací výstup so zníženou úrovňou na meranie (útlm 30 dB).

• Vstupy:

  • FM: 88–108 MHz (napr. analógové rozhlasové vysielanie)

  • 4× DAB-VHF/UHF:

    • DAB/VHF: 174–240 MHz (digitálne rádio)

    • UHF: 470–862 MHz (pozemné digitálne TV DVB-T/T2)

• Programovateľné vstupy:
  Vstupy VHF/UHF 1–4 možno individuálne naprogramovať na príjem konkrétnych kanálov a trás.

• LTE ochrana 4G/5G:
  Integrovaný filter na potlačenie rušivých signálov z mobilných sietí.
  Možnosti nastavenia:

  • 694 MHz (ochrana proti 5G)

  • 790 MHz (ochrana proti 4G)

  • OFF – vypnuté (ak rušenie nie je prítomné)

• Počet / šírka filtrov:

  • 32 programovateľných filtrov (tzv. cluster filtrov)

  • Každý filter má šírku 8–16 MHz (obsluhuje 1 až 2 televízne kanály)

  • Možnosť spracovania až 64 rôznych UHF kanálov

• Kombinácia programovania vstupov:
  Každý kanál z ľubovoľného vstupu možno smerovať na ľubovoľný výstupný kanál – ideálne na spájanie a prelaďovanie vstupných signálov podľa potreby.

• Zosilnenie signálu:

  • FM: 35 dB

  • DAB/VHF: viac ako 45 dB

  • UHF: viac ako 55 dB
    Vysoké zosilnenie zaisťuje kvalitný prenos aj pri slabšom príjme.

• Predzosilňovače na vstupoch UHF:
  Zosilnenie 20 dB – aktívne predzosilňovače možno podľa potreby zapnúť alebo vypnúť.

• Regulácia zosilnenia:

  • FM: manuálne nastavenie až do 20 dB

  • VHF/UHF: plne automatické riadenie zosilnenia (AGC) – stabilizuje výstup bez zásahu používateľa

• Maximálna vstupná úroveň signálu:

  • FM: 37–77 dBµV

  • VHF/UHF: 40–109 dBµV
    (merané pre 64QAM moduláciu s kódovou rýchlosťou 3/4 – štandardné pre DVB-T2)

• Maximálna výstupná úroveň signálu:

  • FM (IM3 60 dB): 113 dBµV

  • VHF/UHF (IM3 60 dB): 120 dBµV

  • VHF/UHF (IM3 35 dB): 131 dBµV
    (vyšší výstupný výkon pre rozsiahlejšie STA systémy s viacerými zásuvkami)

• Výstupná úroveň v závislosti od počtu multiplexov (MUX):

  • 1× MUX: 118 dBµV

  • 6× MUX: 113 dBµV

  • 15× MUX: 109 dBµV

  • 32× MUX: 106 dBµV
    (čím viac MUXov, tým nižšia výstupná úroveň kvôli súčtovej záťaži)

• Selektivita na UHF:
  35 dB na 1 MHz – vysoká schopnosť oddeliť blízke frekvencie a odfiltrovať rušenie

• Nastavenie sklonu:
  Možnosť nastavenia sklonu frekvenčnej charakteristiky až do 9 dB – kompenzuje útlm dlhších koaxiálnych trás

• Výstupná kvalita signálu (MER):

  • VHF: 35 dB

  • UHF: 35 dB
    (MER = modulácia chybovosti, čím vyššia, tým lepšia kvalita výstupu)

• Konektory:
  Štandardné F konektory na všetkých vstupoch aj výstupoch – široko kompatibilné a ľahko inštalovateľné

• Prevádzková teplota:
  Od -5 °C do +50 °C – zariadenie je vhodné pre technické priestory s bežným rozsahom teplôt

• Napájanie:

  • Sieťové napätie 100–240 V AC

  • Automatická adaptácia podľa typu siete

• Príkon:
  15 W – nízka spotreba vzhľadom na výkon

• Hmotnosť:
  0,8 kg – ľahká, ale robustná konštrukcia

• Rozmery:
  217 × 165 × 59 mm – kompaktná veľkosť na montáž do rozvádzačov alebo rackov

Balenie obsahuje

• 1x Johansson zosilňovač 6700 Revolution
• 1x flexo napájací kábel
• 1x manuál

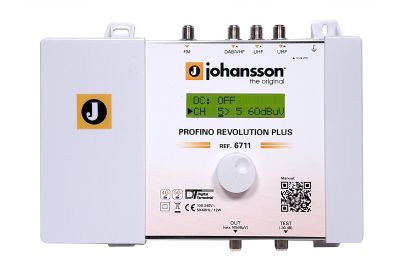

Priame porovnanie kľúčových parametrov zosilňovačov Johansson 6714, 6711 a 6700


FAQ – Často kladené otázky


Na čo slúži zosilňovač Johansson 6700 Revolution a na aké použitie je vhodný?
Jedná sa o profesionálny programovateľný viacpásmový zosilňovač určený pre spoločné televízne anténne systémy (STA) v bytových domoch, sídliskách, hoteloch, školách, penziónoch alebo nemocniciach. Umožňuje zosilnenie a spracovanie DVB-T/T2 signálov aj v prostrediach s nerovnomernou kvalitou príjmu a viacerými anténnymi smermi.

Aké pásma a typy signálu zosilňovač podporuje?
Zosilňovač prijíma:

• FM rozhlas (88–108 MHz),

• digitálne rádio DAB (174–240 MHz),

• televízne pásma VHF a UHF (174–240 MHz a 470–862 MHz).
  Podporuje celkovo 5 vstupov, z toho 4 sú programovateľné pre VHF/UHF signály.

Čo znamená, že má zosilňovač programovateľné filtre?
Zosilňovač obsahuje až 50 programovateľných filtrov, ktoré umožňujú upraviť každý prichádzajúci kanál (napr. K22, K25 atď.), vybrať jeho výstupnú úroveň a prípadne aj zmeniť jeho frekvenciu (tzv. kanálové spracovanie). Tým možno optimalizovať rozvod bez potreby ďalších zariadení.

Ako funguje automatická regulácia zosilnenia (AGC)?
AGC (Automatic Gain Control) automaticky vyrovnáva rozdielne úrovne vstupného signálu tak, aby bola výstupná úroveň konštantná. Funguje nezávisle na jednotlivých multiplexoch a zaisťuje optimálny výkon aj pri kolísaní vstupných signálov.

Čo ak signály prichádzajú z rôznych smerov alebo majú rôzne úrovne?
To je práve typický prípad, pre ktorý je tento zosilňovač určený. Pomocou samostatne programovateľných vstupov a AGC sa každý kanál prispôsobí špecifickým podmienkam – nie je potrebné zabezpečovať rovnomernú vstupnú úroveň ani rovnaké smerovanie antén.

Môžem zariadenie použiť samostatne alebo len ako súčasť väčšej zostavy?
Zosilňovač môže pracovať samostatne ako hlavný prvok STA, alebo môže byť integrovaný do multiswitch inštalácií alebo koncových staníc. Vďaka výstupnému výkonu až 131 dBµV zvládne aj rozsiahle distribučné siete.

Ako je riešená ochrana proti rušeniu z mobilných sietí (LTE/5G)?
Zariadenie má integrovaný LTE filter, ktorý automaticky potláča rušivé signály z 4G a 5G sietí v pásmach 790 MHz a 694 MHz. Filter možno nastaviť na konkrétne pásmo alebo ho úplne vypnúť.

Akým spôsobom sa zosilňovač nastavuje?
Nastavenie prebieha pomocou otočného gombíka a displeja, bez nutnosti pripojenia meracej techniky alebo počítača. Na displeji sa zobrazuje aj úroveň signálu v dBµV na presné ladenie.

Môžem zabrániť neoprávnenému prístupu k nastaveniu?
Áno, zariadenie možno uzamknúť pomocou číselného kódu (PIN). To je vhodné napríklad v bytových domoch, kde je zariadenie fyzicky prístupné viacerým osobám.

Je možné napájať predzosilňovače antén z tohto zosilňovača?
Áno, na troch VHF/UHF vstupoch možno nastaviť napájanie 12 V alebo 24 V s maximálnym prúdom 100 mA na vstup. To umožňuje napájať antény so zosilňovačom bez potreby externého napájacieho zdroja.

Aké výstupné úrovne zariadenie ponúka?
Zosilňovač poskytuje veľmi vysoký výstupný výkon:

• až 131 dBµV (35 dB IM3) pri nízkej intermodulácii

• stabilné výstupy aj pri väčšom počte MUXov (napr. 6× MUX = 113 dBµV)

Ako je zosilňovač napájaný a aké má rozmery?
Zariadenie sa
