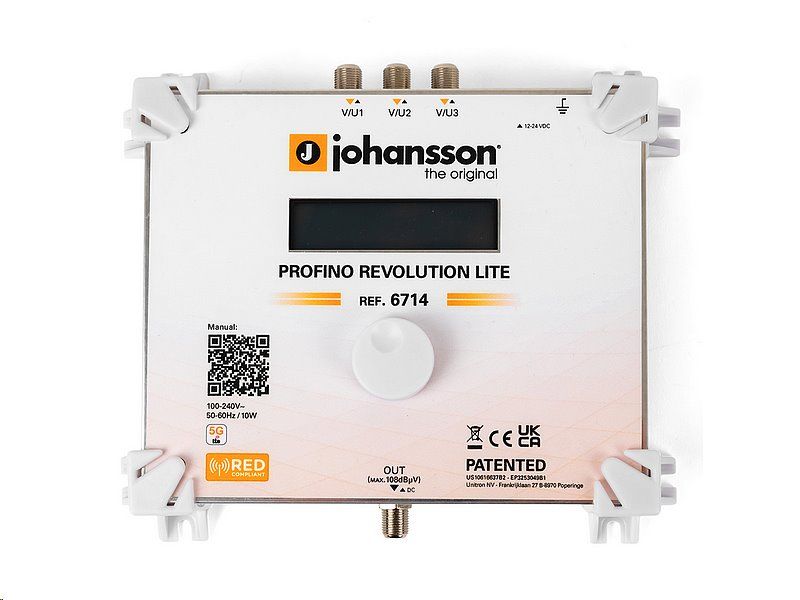

Johansson 6714 Profino Revolution Lite programovatelný zesilovač

Johansson 6714 Profino Revolution Lite programovateľný zesilovač

Programovateľný 5G zesilovač a prepočítavateľ pozemných signálov. Má 3 vstupy VHF/UHF a dokáže zpracovať a prepočítať viac ako 50 kanálov (skladá sa z 32 filtrov, každý až 6 MUXov). Díky funkcii automatického skenovania je inštalácia zariadenia Profino Revolution Lite opravdu jednoduchá.

VLASTNOSTI PRODUKTU

•  3x vstup VHF/UHF.
•  Je možné filtrovať, zosilňovať a prepočítať > 50 kanálov.
•  Stejnosmerné napájenie cez výstup.
•  12V napájaci zdroj je súčasťou dodávky (typ 2438).
•  Odčítanie sily vstupnej úrovne.
•  Najostrejšie filtre na trhu (50 dB na susedných kanáloch).
•  AGC v reálnom čase na všetkých jednotlivých multiplexoch.
•  Flex matrix: naprostá flexibilita pri priradení filtrov z ľubovoľného vstupu.
•  Vyrobené v Európe, pre celosvetové použitie, patentovaná technológia.



Funkcia automatického vyhľadávania kanálov pri inštalácii

Tento automatický zesilovač sa vyznačuje tým, že po pripojení k anténnej inštalácii veľmi ľahko a rýchlo skenuje signál z televizných antén. Vyhľadávanie signálu prebieha automaticky a trvá len niekoľko sekúnd. Po naskenovaní signálu nás zesilovač informuje o počte nájdených kanálov/MUX.

Potom automaticky zosilní signál a udržuje konštantnú úroveň zosilenia tak, aby spĺňala požiadavky inštalácie, čím zaručuje najoptimálnejšiu úroveň signálu pre správne prijatie signálu.

Použitie zesilovača 6714

Profino Revolution Lite je možné použiť na prenos vysoko kvalitného televizného signálu v širokom rozsahu projektov, a to ako v pohostinstve, tak v domácnostiach.

Medzi typické budovy alebo infraštruktúry, kde je možné Profino Revolution Lite použiť, patria okrem iného:

• Veľké a malé hotely, penzióny, rekreačné parky.
• Nemocnice, pečovatelské domy, väznice, sídliská.
• Veľké a malé viacbytové jednotky.

Pokročilé funkcie zesilovača Johansson 6714

Riadenie napájania antén, u aktívnych antén s vestavým zosilňovačom môže 6714 napájať antény napätím 12...24V.

Prepočítavanie kanálov, táto funkcia umožňuje posunúť kanál/frekvenciu na úplne iný, napr. CH5 na CH7 atd...

Nastaviteľná výstupná úroveň, rozsah 88 dBµV až 108 dBµV (výchozí výstupná úroveň je 98 dBµV).

Pre kompenzáciu strat signálu na kábli je možné nastaviť atenuátor až o 15 dB, ktorý zníži výstupnú úroveň VHF (do 300 MHz) (v porovnaní s výstupnou úrovňou UHF (nad 300 MHz)).

Dalšie vlastnosti...

Samozrejmou je ochrana 5G LTE a AGC na všetkých jednotlivých multiplexoch.
Jednoduché programovanie pomocou jedného otáčacieho knoflíka, inteligentné a automatické skenovanie kanálov.

Úplná flexibilita pri priradení filtrov z ľubovoľného vstupu. Každý kanál je možné frekvenčne posunúť na akýkoľvek iný kanál v pásmu VHF, S alebo UHF (Flex Matrix).

Ak chcete zabrániť neoprávneným osobám v zmene nastavení, môžete výrobok zamknúť kódom. Predzosilovač môže byť napájaný 12 alebo 24 V, max. 50 mA (celkovo pre 3 vstupy). Napájenie 12 V cez výstupný F-konektor (napájaci zdroj je súčasťou dodávky).


PARAMETRE PRODUKTU

• Vstupy: 3 UHF/VHF
• Výstupy: 1 (VHF-S-UHF)
• Vstupný frekvenčný rozsah: VHF: 174 - 240 MHz; UHF: 470 - 694 MHz
• Frekvenčný rozsah: 174 - 862 MHz
• Ochrana LTE 5G: 694 MHz
• Vstupná úroveň: VHF 37* - 109 dBµV; UHF 37* - 109 dBµV
• Výstupná úroveň VHF/UHF (60dB/IM3): 114 dBµV
• Výstupná úroveň VHF/UHF (36dB/IM3): 125 dBµV
• Výstupná úroveň VHF/UHF pre 1 MUX: 108 dBµV
• Výstupná úroveň VHF/UHF pre 6 MUX: 108 dBµV
• Výstupná úroveň VHF/UHF pre 15 MUX: 105 dBµV
• Výstupná úroveň VHF/UHF pre 32 MUX: 102 dBµV
• Počet kanálov: Viac než 50 (32 filtrov)
• Prevod: Z ľubovoľného kanálu VHF-UHF na ľubovoľný kanál VHF-S-UHF
• Zisk: VHF >65 dB; UHF >65 dB
• Nastavenie zisku: kanál AGC
• Regulácia útlumu: 20 dB
• Útlum VHF: 15 dB
• Sklon: 8 dB
• Selektivita: 50dB/1MHz
• Výstup MER: VHF 35 dB; UHF 35 dB
• Ochrana pred elektrostatickým výbojom: Všetky vstupy
• Napätie predzosilovača: 12 alebo 24 V
• Napájací prúd: 50 mA (celkovo pre 3 vstupy)
• Prevádzková teplota: -5 až +50 °C
• Napájací zdroj: 12V (typ 2438) je súčasťou dodávky
• Spotreba energie: 9 W
• Rozmery: 190 x 165 x 59 mm
• Hmotnosť: 0,7 kg


Napájací zdroj Johansson 2438 - špecifikácie


• Napájenie 12V / 750 mA / 1 výstup
• Veľmi účinný
• Stabilizovaný 12V
• Ochrana pred skratom
• LED indikátor napájenia
• Možnosť montáže na stenu alebo lištu DIN pomocou klipov (súčasťou dodávky)

Balenie obsahuje


• 1x Johansson 6714 Profino Revolution Lite
• 1x Napájací 12V zdroj (typ 2438)
• 1x Manuál

Priamy porovnanie kľúčových parametrov zesilovačov Johansson 6714, 6711 a 6700
